亚飞涡轮喷气发动机结构展示三维模型

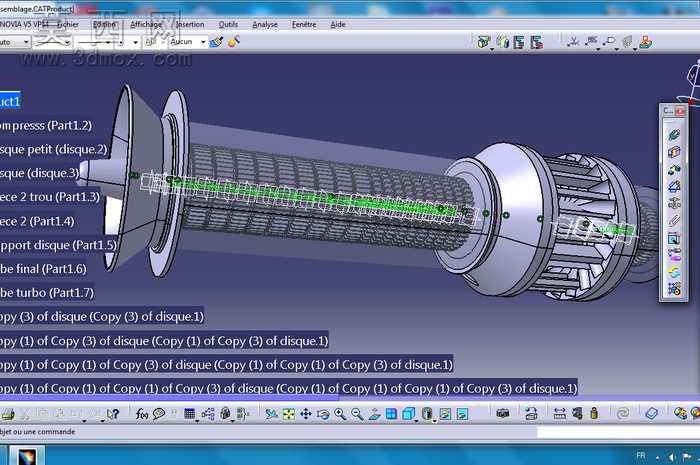

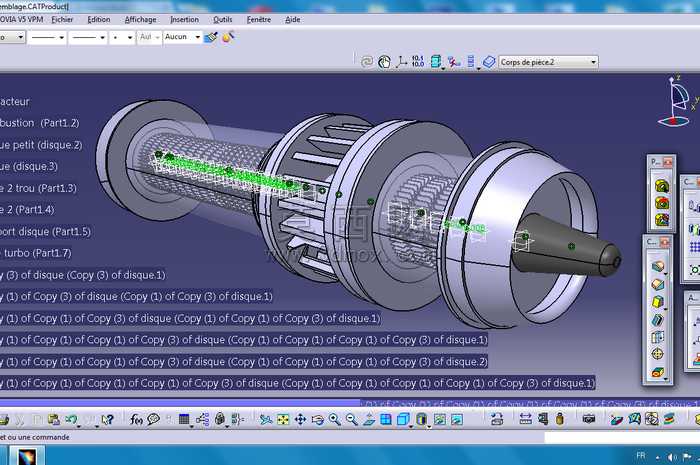

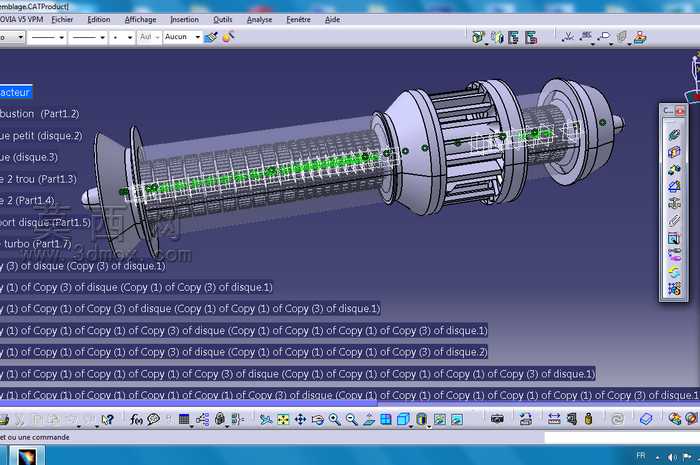

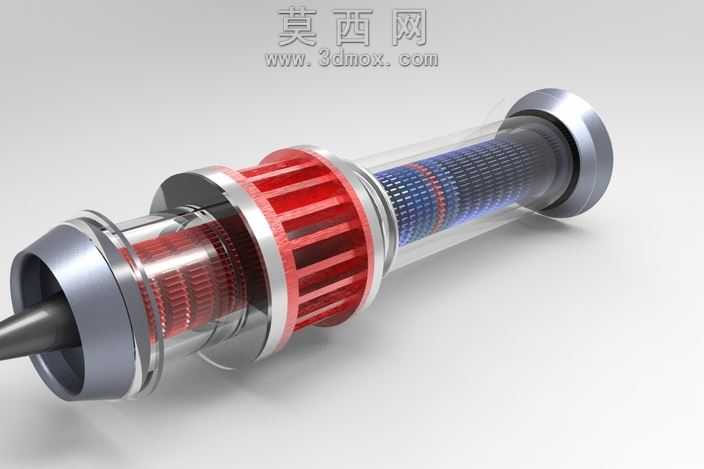

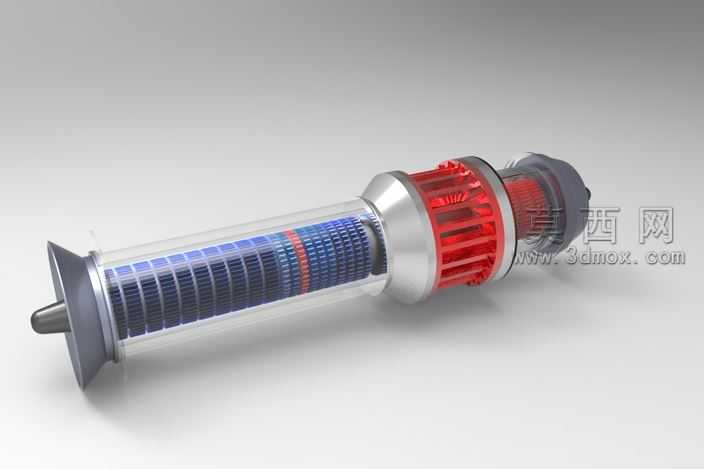

本模型为涡轮喷气发动机的剖视展示三维建模作品，建模阶段采用自顶向下的设计思路，首先依据涡轮喷气发动机的核心工作原理，划分出进气段、压气机段、燃烧室段、涡轮段、尾喷段五大核心结构模块，先完成整体气动外形的轮廓草绘，确定各段的轴向尺寸比例与径向直径参数，保证整体造型符合微型涡喷发动机的常规尺寸逻辑。建模过程中对压气机级间叶片、燃烧室整流格栅、涡轮导向叶片等细密结构采用阵列特征配合参数化驱动完成，既保证了叶片排布的均匀性与角度准确性，也为后续结构调整预留了参数修改空间；外壳部分采用半透明材质设计，在建模时特意将外壳与内部核心机做分层处理，通过实体抽壳、局部剖切的方式，让内部的压气机转子、燃烧室火焰筒、涡轮转子等核心做功部件能够直观呈现，无需拆解模型即可观察内部的气流通道结构。材质渲染阶段，针对不同部件匹配对应的物理材质：进气机匣与尾喷管采用磨砂金属材质，模拟高温合金的哑光金属质感；压气机与涡轮叶片采用高反光抛光金属材质，体现精密加工部件的光洁表面；燃烧室段的红色整流罩采用半透明耐高温工程塑料材质，既区分了功能段，也能隐约透出内部的火焰筒结构；中间段的透明外壳采用高透亚克力材质，添加轻微的折射与反射参数，避免完全通透导致的结构层次丢失，同时在内部转子部件上添加细微的拉丝纹理，提升模型的真实质感。结构设计上还原了涡喷发动机的核心气流路径：空气从进气道进入后经多级压气机压缩，进入燃烧室与燃油混合燃烧，高温高压燃气驱动涡轮转动后从尾喷管高速喷出产生推力，模型中特意将压气机叶片与涡轮叶片的扭转角度做了差异化处理，符合实际部件的气动设计要求，各转子部件的同轴度在建模时通过统一基准轴约束，保证结构装配逻辑的准确性，整体模型既可以作为航空发动机原理教学的演示载体，也可作为微型涡喷设计的结构参考。
