机器人专用异形挂钩式连接锁紧构件

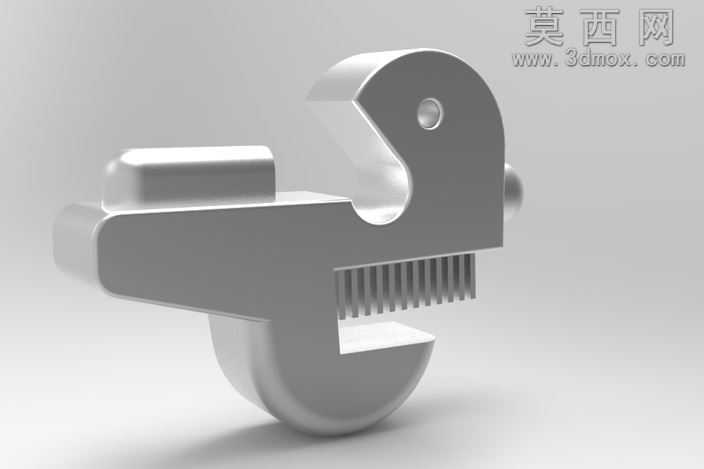

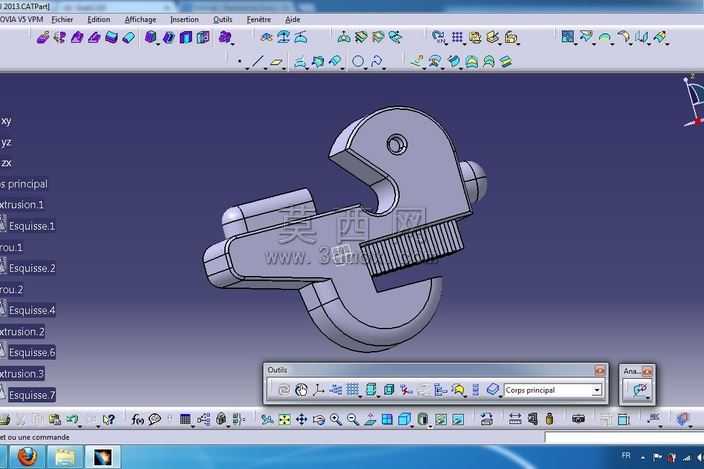

本构件采用三维参数化建模方式完成整体设计，建模过程中首先以基准平面为依托绘制核心轮廓草图，通过凸台拉伸命令生成构件的主体基体，针对挂钩的弧形轮廓部分采用多段样条曲线结合圆弧约束完成轮廓绘制，再通过拉伸切除命令加工出中部的卡槽结构，保证卡槽的两侧面平行度与端面垂直度符合装配公差要求。构件上端的铰接孔采用同轴心约束完成定位，孔壁通过添加圆角特征消除应力集中隐患，孔位周边的加厚凸台结构经过受力仿真验证，可有效承载铰接部位的径向载荷。构件侧面的防滑纹理区域采用线性阵列的凸起特征实现，纹理间距与凸起高度经过优化，既保证手动调节时的摩擦力足够，又不会因纹理过深造成积灰或应力集中问题。整体材质设定为高强度铝合金，表面做阳极氧化处理的渲染效果，金属哑光质感搭配边缘的高光反射，清晰呈现出构件的棱角与曲面过渡细节。结构设计上采用对称式布局思路，除侧面防滑纹理外其余特征均沿中心平面对称，既降低了建模过程中的特征重复绘制工作量，也保证了构件受力时的载荷均匀分布，避免单侧受力造成的形变偏移。中部的卡槽开口尺寸经过适配性设计，可与对应规格的连杆轴颈实现卡接锁紧，挂钩部分的弧形曲率经过运动仿真验证，在构件摆动至最大行程位置时不会与周边零部件发生运动干涉。建模过程中对所有尖锐外角均添加了0.5mm的倒圆角特征，内角则根据装配需求保留适当的清角结构，既提升了构件的加工工艺性，也避免了尖锐边角造成的安装划伤风险。整体模型的特征树层级清晰，所有草图均添加了完全约束，参数化关联的设计方式可快速调整卡槽宽度、铰接孔直径、挂钩曲率等核心尺寸，适配不同规格的机器人连接场景需求。
