MBR膜生物反应器水处理成套设备结构

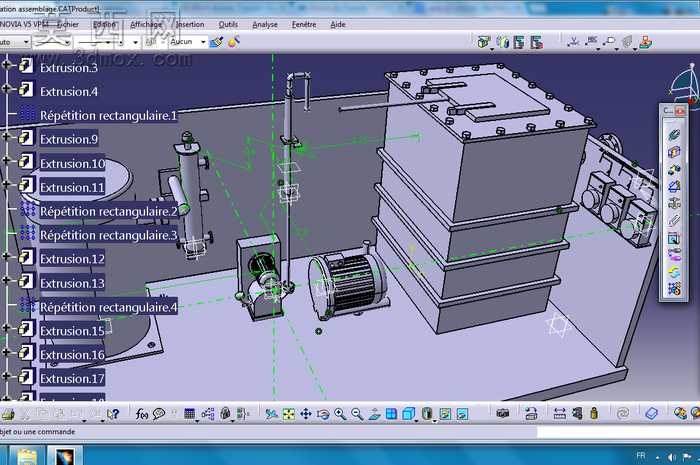

本作品为MBR膜生物反应器水处理成套设备的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各单体零部件的参数化建模，再通过装配约束完成整体设备的搭建。模型主体核心为叠层式方形MBR膜处理箱体，建模时对箱体的层叠加强结构、顶部密封盖板、法兰连接点位都做了精准还原，箱体表面采用哑光金属材质模拟不锈钢焊接罐体的质感，边缘做了圆角过渡处理还原实际加工工艺特征。配套组件包含立式离心泵、卧式驱动电机、管道输送组件、立式过滤柱、管路阀门组件等，各部件建模时严格遵循机械设计规范，对电机的散热筋结构、泵体的进出水口法兰、管道的折弯走向、阀门的操作手柄细节都做了精细化建模，还原了设备的真实装配关系。建模过程中通过基准轴、基准面的约束定位，精准还原了各组件的安装位置，管道系统通过三维草图引导扫掠完成建模，清晰呈现了水处理过程中水流的走向路径，各管路的连接点位、支撑固定结构都做了完整呈现。材质分配上，根据不同部件的实际材质做了区分，罐体采用拉丝不锈钢材质，电机外壳采用铸铁哑光材质，泵体采用铸钢材质，管道采用亮面不锈钢材质，密封件采用橡胶哑光材质，通过材质参数的调整区分不同部件的视觉特征，让整体装配结构清晰可辨。设计过程中充分考虑了MBR设备的实际功能布局，将膜处理主体单元、动力输送单元、过滤辅助单元、管路输送单元做了合理的空间排布，既还原了设备的实际占地布局，也清晰展现了各功能单元的配合关系，模型完整呈现了MBR水处理设备的核心结构，可用于设备结构展示、安装指导、方案演示等场景，建模过程中对各标准件如螺栓、法兰的建模都遵循对应国标参数，保证模型的尺寸精度与实际设备一致，整体装配无干涉问题，结构逻辑清晰，完整还原了MBR水处理设备的机械结构特征。
