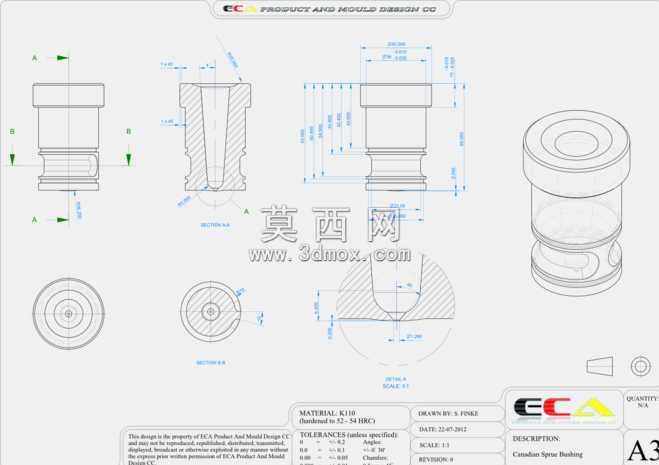

注塑模具用加拿大浇口衬套结构设计

本模型为注塑模具配套使用的加拿大标准浇口衬套，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具浇口套的通用设计规范，同时匹配北美模具行业的安装尺寸标准。建模阶段首先通过旋转凸台命令生成衬套的主体回转基体，精准控制各段轴径的尺寸公差，保证衬套与模具定模板安装孔的配合精度，主体结构分为主流道进料端、定位法兰段、配合轴身段以及浇口对接端四个功能区域。在细节结构处理上，于衬套外壁设计了多道环形密封槽与定位卡槽，环形槽用于加装耐高温密封圈，避免注塑过程中熔融塑料出现溢料漏胶问题，定位卡槽则用于与模具内的定位销配合，防止衬套在高速注塑压力下发生周向转动或轴向窜动。主流道内壁采用锥面平滑过渡设计，建模时严格控制锥度比例，同时对内壁转角位置做圆角过渡处理，避免熔融塑料流动时出现应力集中、滞料分解的问题，进料端的球面凹坑设计匹配注塑机喷嘴的凸面尺寸，保证对接时的密封贴合效果。材质配置上为模型赋予了优质模具钢的金属材质，通过调整材质的粗糙度、反射率参数，还原淬硬模具钢经精磨加工后的金属光泽质感，渲染阶段采用柔和的工作室光源，从多角度打光凸显衬套各段轴径的轮廓层次、环形槽的结构细节以及表面的加工纹理，清晰呈现各结构的位置关系与尺寸比例。设计过程中充分考量浇口衬套的实际工况需求，整体结构兼顾了耐高温、耐磨损、抗注塑冲击的性能要求，各部分尺寸经过反复校核，既保证与注塑机喷嘴、模具流道的对接精度，也兼顾了安装拆卸的便捷性，可直接用于注塑模具的结构设计参考、模流分析装配以及模具加工出图使用，适配多类热塑性塑料注塑成型的模具配套需求。
