适配3D打印的流线型压合操作手持构件

　　在小批量工件压合作业、手工装配工位的日常操作场景中，这类手持压合构件的使用频率极高，尤其适合电子元器件引脚压装、小型塑料卡扣嵌合、薄型板材定位压接这类对按压力度控制有一定要求、又不需要大型压力设备介入的工序。区别于传统金属切削加工的压合手柄，该构件从设计之初就瞄准了3D打印快速成型的生产路径，所有结构过渡都做了大圆角顺滑处理，没有尖锐棱角，也不存在传统机加工件需要二次去毛刺的工序，打印完成后仅需简单去除支撑即可直接投入使用，完全省去了额外的表面处理环节。

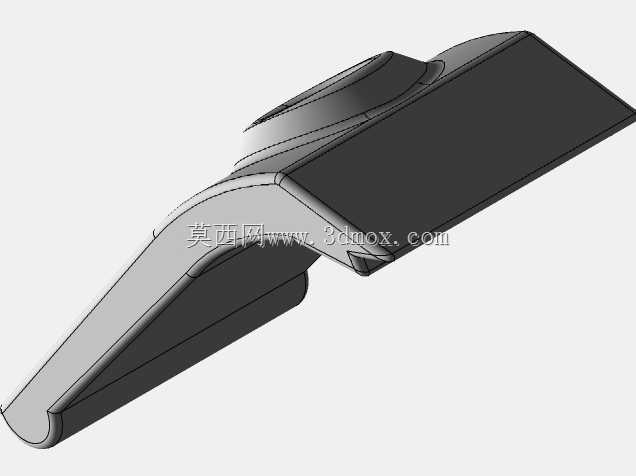

　　从结构功能上拆解，构件前端的窄长楔形端头是核心作业面，厚度控制在3mm以内，能够伸入狭窄的装配间隙中，对准需要压合的点位施加垂直压力，端头的圆弧收边设计可以避免压合过程中刮伤工件表面，尤其适合对外观要求较高的塑料外壳、装饰件装配场景。中部的曲面过渡段完全贴合人手握持的自然弧度，掌心接触的位置做了1.5°的内凹处理，握持时不会出现硌手的问题，长时间重复操作也能降低手部疲劳感。后端的加宽平板段是主要的施力区域，面积足够容纳掌心推送发力，同时平板段的平面度控制在0.2mm以内，需要时也可以用小型橡胶锤轻敲该区域，施加更大的压合力，适配过盈量稍大的装配需求。

　　设计过程中充分考虑了3D打印的工艺特性，所有悬空结构的倾斜角度都大于45°，打印时仅需在端头底部添加少量支撑，不会出现大面积的支撑接触面，既减少了打印耗材的浪费，也降低了后期支撑去除的工作量。构件整体壁厚统一设置为2.5mm，在保证结构强度的前提下尽可能控制重量，打印完成的成品重量不到50g，单手握持操作十分轻便。安装边界方面，该构件属于手持独立工具，不需要额外配套固定安装座，作业时可直接手持使用，也可以根据工位需求，在后端平板区域钻孔加装快换接头，适配小型气动压合设备的末端执行结构，拓展使用场景。

　　实际应用中，这类构件可以覆盖电子装配、模型制作、小型五金组装等多个场景的压合作业需求，相比市售的通用金属压块，其定制化的外形能够更好匹配特定工位的操作空间，比如在狭窄的设备内部进行卡扣压装时，楔形端头可以轻松深入设备缝隙，而不会被周边的零部件干涉。结构设计上没有采用复杂的装配结构，整体为一体化成型，不存在连接松动的风险，长期使用的可靠性更高，即使出现磨损损坏，也可以通过3D打印快速复制替换，不需要开模或者复杂的机加工流程，小批量使用的成本优势十分明显。针对不同的压合力需求，还可以通过调整打印填充率来改变构件的整体强度，填充率设置为20%时适合轻力度的卡扣压装，填充率提升到50%以上时可以承受更大的敲击力，适配过盈配合的销钉压装等作业场景，灵活度远高于传统标准化金属工具。
