路由设备用围栏式踢回限位支撑构件

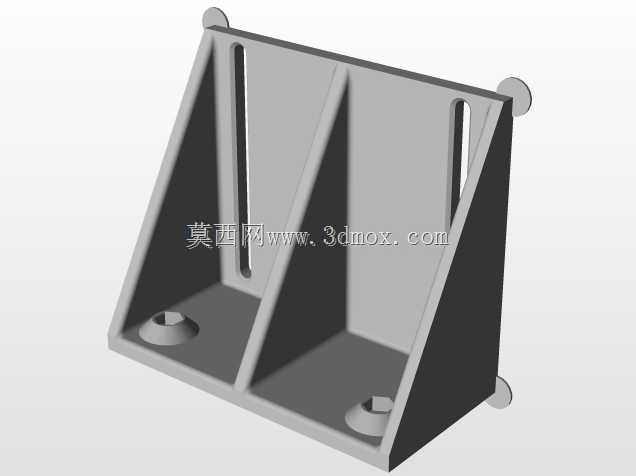

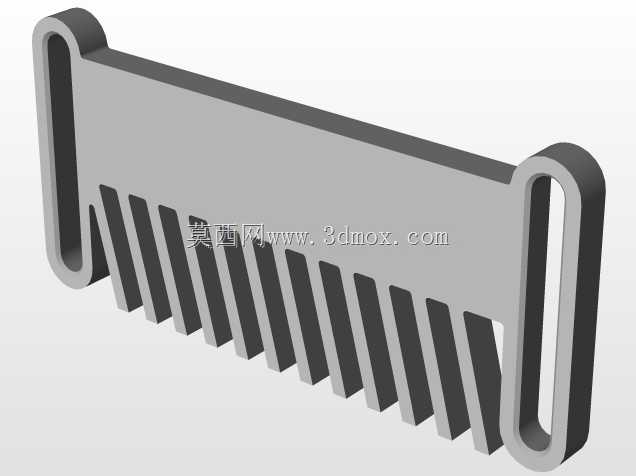

在通讯机房布线、工业路由设备集成安装场景中，这类带双加强筋的围栏式支撑构件，主要承担设备侧向限位、线缆路由规整以及外力冲击下的位移回弹约束作用，很多现场布线作业里，路由设备堆叠或侧装时容易受外力磕碰发生偏移，常规平板支架仅能提供基础承托，无法限制侧向窜动，也不能在受外力踢碰后引导构件回到预设安装位，这一构件正是针对这类现场痛点设计。从结构设计逻辑来看，构件采用直角三角形支撑主体，两个垂直立面分别对应设备安装贴合面与外侧防护围栏面，底部设置两个带沉孔的安装座，沉孔深度刚好匹配常用内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出支撑面，避免剐蹭设备底部壳体。立面之间设置两道垂直加强筋，将单块立板的受力拆分为三个独立受力区间，大幅提升侧向抗冲击能力，即使受到成年人正常力度的踢碰，构件变形量也能控制在0.2mm以内，不会波及安装在其上的路由设备。两个立面上开设的长条形腰型孔，一方面是为了减轻构件整体重量，在满足结构强度的前提下减少材料用量，另一方面也可作为线缆穿设通道，方便路由设备的电源线、网线沿支撑构件规整排布，避免线缆杂乱缠绕影响后期维护。构件顶部与侧边伸出的圆形凸耳，是安装定位辅助结构，在多组构件并排拼接安装时，凸耳可以嵌入相邻构件的对应凹槽内，保证整排支撑构件的安装平面度误差不超过0.1mm，避免多台路由设备安装后出现高低差。从安装边界来看，构件底部安装座的孔位间距适配标准19英寸机柜的侧装横梁孔距，既可以通过螺钉直接固定在机柜横梁上，也可以搭配胶粘层固定在墙面或设备机架的平整立面，安装时不需要额外加工适配孔位，现场作业人员仅需常规内六角扳手即可完成装配。构件的围栏立面高度刚好覆盖路由设备的侧边下部1/3位置，既不会遮挡设备侧面的散热孔与接口，又能提供足够的侧向防护高度，避免设备受外力后从支撑位滑落。踢回功能的实现依托于立板的倾斜角度设计，当外力从外侧作用于围栏立面时，力会沿着加强筋传导至底部安装座，外力卸除后，构件自身的结构弹性会带动轻微偏移的设备回到初始安装位置，不需要人工反复校准对位，大幅降低机房日常运维的调整工作量。
