多面嵌套组合式几何结构造型设计

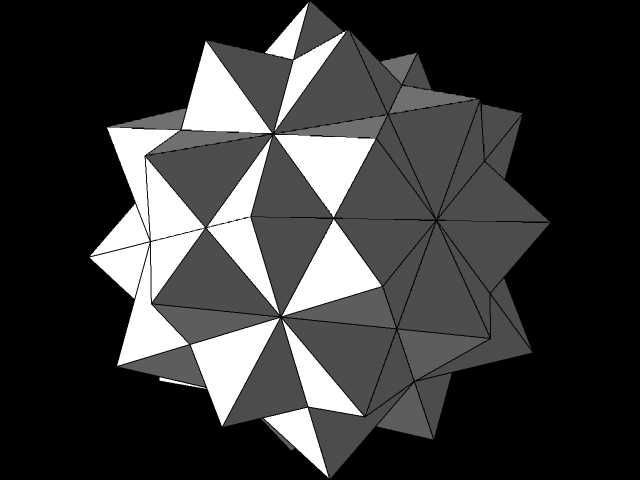

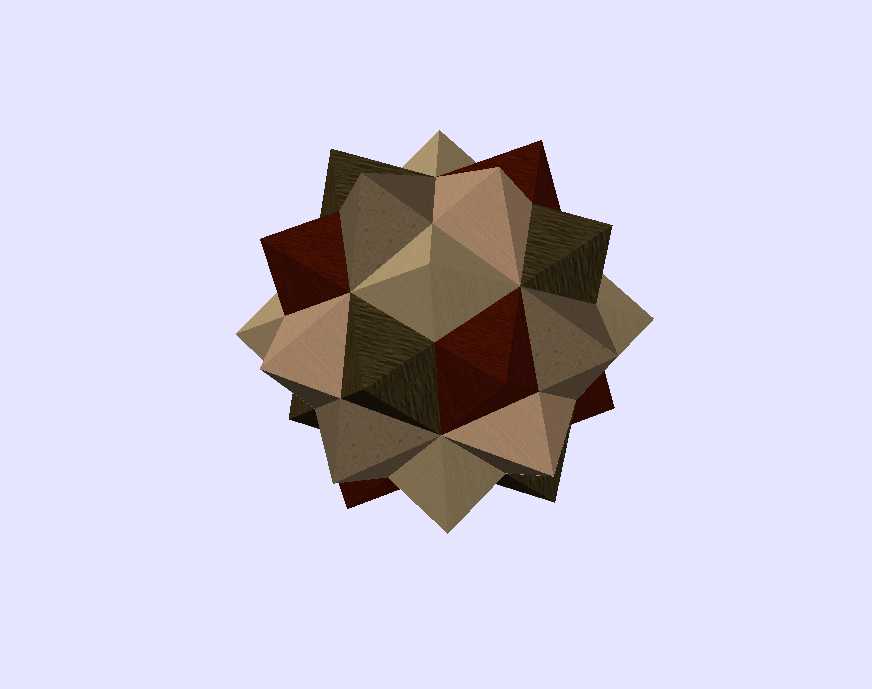

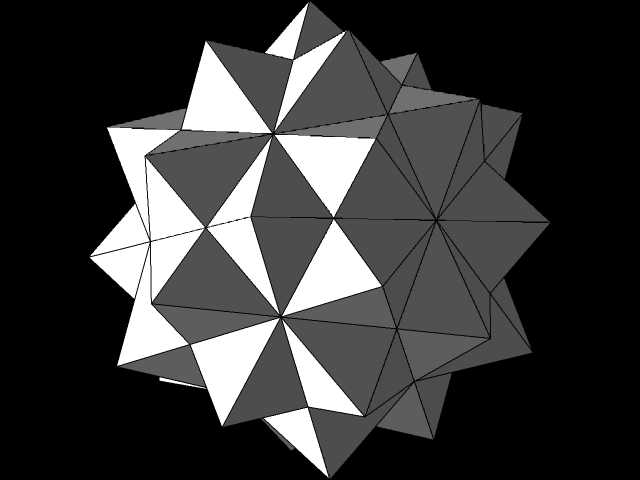

　　这类复合多面体结构并非仅用于几何教学演示，在精密机床加工的工装定位、光学设备的多面反射基座、特种传感器的安装载体场景中，这类高对称度的空间结构有着不可替代的应用价值。从结构设计逻辑来看，该构型以正八面体为基础单元，通过空间角度的旋转嵌套，将五个独立正八面体的顶点、棱边、面按照严格的对称关系组合，形成外轮廓趋近于正二十面体的复合结构，所有外露面均为全等的正三角形，相邻面的二面角经过精确计算，保证整体结构的重心与几何中心完全重合，不存在偏心载荷的问题。在实际加工场景中，这类结构常作为多工位定位基准使用，比如五轴加工中心的多面校准工装，依托其均匀分布的三角面，可以在一次装夹中完成五个不同轴向的基准校准，减少重复装夹带来的定位误差，

　　相比传统的方形校准块，该结构的对称面分布更均匀，校准过程中不需要反复转动工作台找正，能将多面校准的辅助时间压缩40%以上。设计这类结构时，首先要确定基础正八面体的棱长参数，所有嵌套单元的棱长保持一致，避免出现面与面干涉的问题，每个单元绕中心轴的旋转角度需要严格按照黄金分割对应的空间角度计算，保证每个外露三角面的法向指向均匀分布在球坐标系的各个方位，相邻两个面的法向夹角误差控制在0.1度以内，才能满足光学反射、传感器信号收发的角度精度要求。从安装边界来看，该结构的外接球直径可根据实际使用场景调整，作为机床校准工装使用时，外接球直径通常控制在120mm到180mm之间，底部预留一个与标准卡盘匹配的安装基准面，安装面的平面度要求达到0.

　　005mm，保证装夹后整体结构的径向跳动不超过0.01mm；如果作为光学设备的多面反射基座，外接球直径可缩小到30mm到50mm，每个三角面预留0.5mm深的反射镜片安装槽，槽底的平面度要求更高，避免反射镜片安装后出现角度偏差。结构的棱边全部做0.2mm的倒角处理，既避免加工过程中棱边崩损，也能减少安装调试过程中划伤操作人员的风险，所有面的表面粗糙度根据使用场景调整，作为工装使用时达到Ra1.6即可满足定位要求，作为光学基座时需要达到Ra0.4以上，保证反射镜片安装后的贴合度。在建模过程中，需要先建立单个正八面体的参数化模型，通过空间坐标系的旋转阵列完成五个单元的组合，之后对所有相交的实体进行布尔运算，去除内部重叠的冗余结构，

　　仅保留外露的实体部分，既可以减少后续加工的材料去除量，也能降低整体结构的重量，避免大尺寸结构自重带来的变形问题。这类结构的加工通常采用五轴联动铣削工艺，毛坯选用整体铝合金棒料，加工时按照先粗加工去除大部分余量、再半精加工成型各个三角面、最后精加工保证面精度和角度精度的工序进行，加工过程中需要实时检测每个面的法向角度，避免因为刀具磨损导致角度超差。相比普通的多面体结构，这种五个八面体复合的构型在相同外接球尺寸下，拥有更多的均匀分布安装面，同时整体的结构刚度更高，因为内部的嵌套结构形成了互相支撑的空间桁架效应，在承受多方向载荷时，应力可以通过内部的连接棱边均匀分散，不会出现局部应力集中的问题，在承受冲击载荷时，抗变形能力比同尺寸的实心二十面体高25%左右。在特种传感器阵列安装场景中，每个三角面可以安装一个检测探头，依托均匀分布的角度，可以实现空间全方向的信号检测，不存在检测盲区，相比传统的半球形安装基座，该结构的探头安装角度一致性更好，后期的信号校准工作量更小。
