CA6140机床用铰接式夹紧支座结构

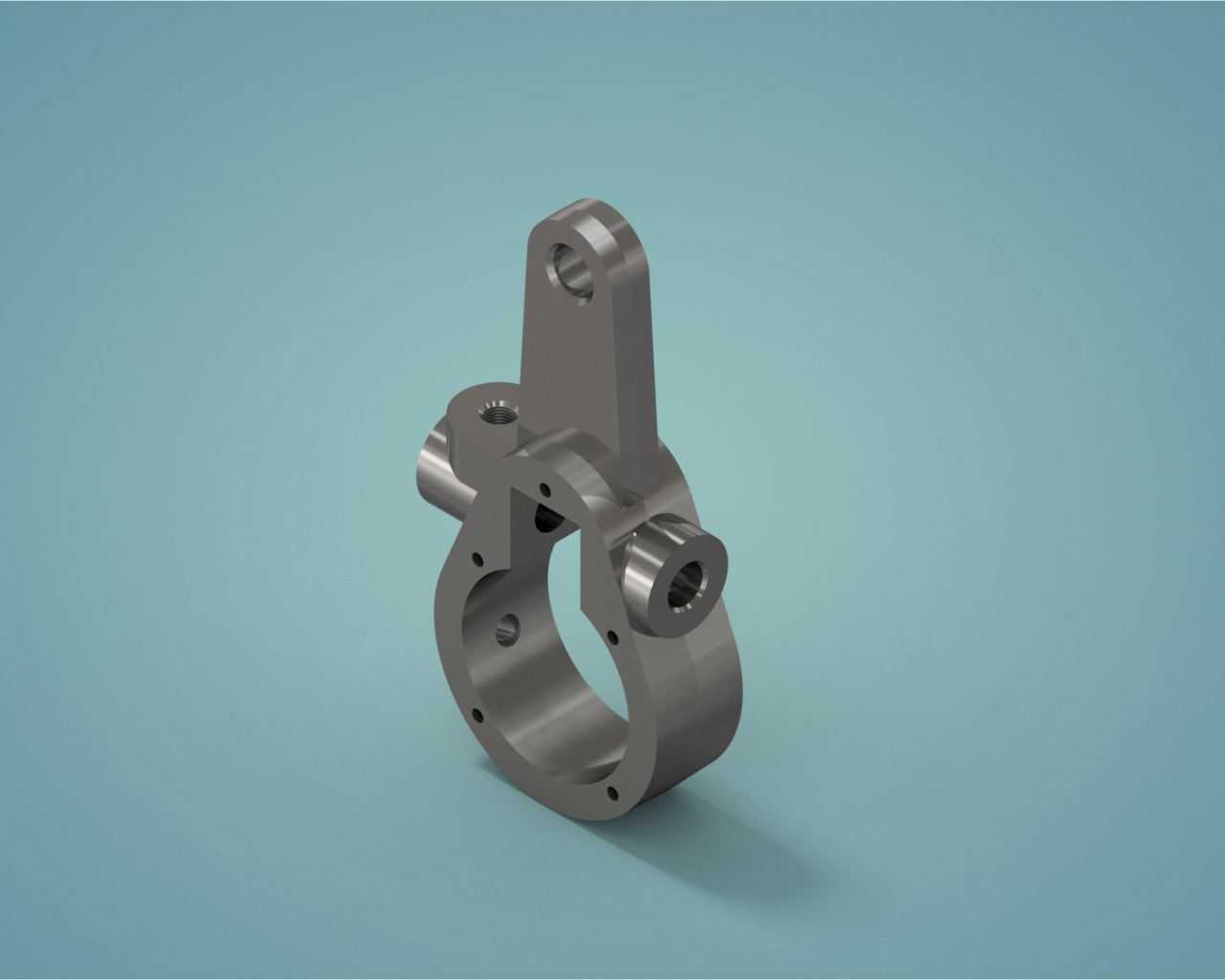

　　该铰接式夹紧支座是CA6140普通车床进给系统配套的定位夹紧组件，主要应用在车床溜板箱与床身导轨的辅助锁紧工位，也可适配同规格卧式车床的刀架辅助定位、进给行程限位的安装场景，在普通车床的重载切削工况下，能够为溜板提供额外的刚性支撑，抵消切削过程中产生的径向振动力，避免溜板在断续切削时出现窜动，提升加工件的表面光洁度与尺寸精度。从结构功能来看，主体采用半环抱式的卡箍基体设计，下半部分为开口式环形夹持腔，内径尺寸匹配床身圆形辅助导轨的外径公差，环形基体上均匀分布6个M6螺纹安装孔，用于安装锁紧螺钉，当螺钉拧紧时，环形腔产生均匀的弹性形变，抱紧导轨实现位置固定，不会对导轨表面造成压痕损伤。基体上方延伸出单耳式铰接支座，

　　耳座中心加工有Φ8H7的铰接销孔，孔内预留油槽结构，可定期注入润滑脂降低铰接副的磨损，铰接耳两侧设计有凸台加强筋，能够承受铰接连杆传递的最大1200N的径向载荷，避免耳座在频繁摆动过程中出现根部断裂的问题。基体侧方伸出的同轴圆柱凸台，用于安装行程触发碰块，凸台端面加工有M5螺纹孔，可直接固定标准行程开关的触发挡片，不需要额外设计转接支架，减少装配环节的零件数量。在设计思路上，整体采用一体式铸钢毛坯加工而成，所有安装孔位均设计在实体凸台上，避免薄壁结构直接受力，环形夹持腔的开口宽度设计为8mm，既保证锁紧时拥有足够的弹性变形量，又不会因为开口过大导致夹持刚度不足，铰接耳的销孔中心与环形腔中心的垂直距离控制在42mm，

　　这个尺寸是匹配CA6140车床溜板的安装空间反复校核得出的，安装后不会与溜板上的其他进给机构产生运动干涉。从安装边界来看，该支座整体最大外轮廓尺寸为82mm×68mm×55mm，环形腔中心距离安装基准面的高度为32mm，安装时只需要将环形腔对准辅助导轨推入，调整到目标锁紧位置后拧紧6个锁紧螺钉即可完成固定，不需要对原有车床结构进行任何改装，铰接端连接的锁紧操纵连杆摆动角度范围为0-27度，完全匹配车床原有的锁紧操纵行程，扳动操纵手柄到锁紧位置时，支座能够提供足够的抱紧力，保证溜板在承受最大切削抗力时不会出现位移。在实际加工验证中，该结构的夹持力能够达到8kN，完全满足CA6140车床最大切削参数下的锁紧需求，

　　铰接部位经过10万次往复摆动测试后，销孔磨损量小于0.02mm，能够满足机床长期使用的寿命要求，同时该结构也可经过简单尺寸修改后，适配其他型号卧式车床、专用磨床的导轨辅助锁紧工位，具备一定的通用适配性。建模过程中严格按照机械加工工艺要求设计拔模斜度与圆角过渡，所有棱边均设计R1-R2的工艺圆角，避免热处理过程中出现应力集中开裂的问题，螺纹孔底孔深度均预留足够的攻丝余量，符合普通机械加工的工艺规范，能够直接用于生产加工的图纸参考。
