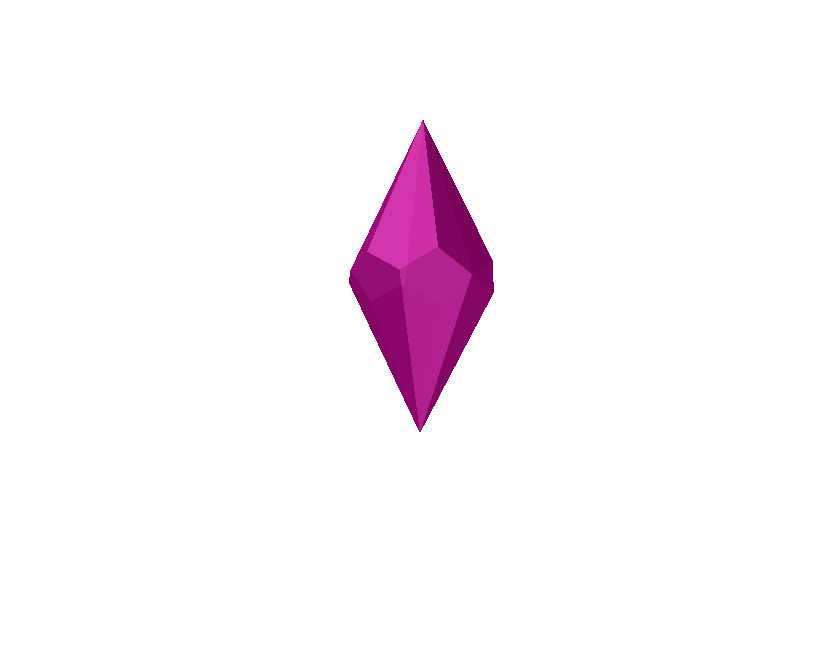

六角梯形多面体几何结构造型设计

　　在机械结构设计与几何造型应用场景中，这类六角梯形多面体结构常作为几何验证构件、装饰性结构嵌件、教学演示教具以及流体扰流单元的基础构型使用，不同应用场景下对其棱边过渡、面型精度的要求存在明显差异。做几何类构件建模时，首先要明确各相邻面的夹角约束，六角梯形结构的核心在于上下两组六边形截面的错位扭转角度，扭转角度直接决定了侧面梯形面的倾斜斜率，也会影响整个构件的重心分布与外轮廓包络尺寸。实际建模过程中，不能只追求视觉上的棱面对齐，要先确定上下端面的中心同轴度基准，所有梯形侧面的边都要和上下六边形的对应顶点做完全约束，避免出现自由边或者非流形几何问题，这类问题在后续做3D打印或者数控加工时会直接导致路径生成失败。从安装边界来看，

　　这类多面体构件如果作为设备外观装饰嵌件使用，需要提前预留0.1-0.2mm的安装配合间隙，棱边位置要根据安装场景做R0.3-R1mm的圆角过渡，避免锐边造成装配划伤或者应力集中。如果是作为流体通道内的扰流单元使用，就不能做过大的圆角过渡，要保持棱边的锐利度，保证流体经过时能形成稳定的紊流效果，此时还要核算多面体的投影截面积，确保其安装后不会造成通道通流面积的过度缩减，影响整体介质流通效率。在做结构强度校核时，这类对称多面体的受力传递路径是沿着各条棱边向上下端面传导的，所以建模时要保证各条棱边的壁厚均匀，尤其是采用注塑工艺生产时，壁厚差不能超过整体壁厚的30%，否则会出现缩痕、翘曲等成型缺陷。如果是作为金属加工的教学演示件，

　　就要在建模时保留完整的几何特征树，把草图绘制、基准面创建、放样特征生成、棱边倒角等步骤的参数都做可调整配置，方便教学过程中修改参数演示不同扭转角度、不同端面尺寸下的造型变化。很多新手在做这类多面体建模时，容易直接用多边形拉伸后做顶点拖动，这样做出来的模型看似外形接近，实际上各个面的平面度无法保证，相邻面之间的夹角也没有统一约束，导入工程图模块时无法生成准确的剖面视图，也没法直接用于后续的加工编程。正确的设计思路应该是先建立中心基准轴，在两个平行的基准面上分别绘制正六边形草图，两个草图保持相同的外接圆直径，按照设计需求扭转对应角度，之后采用放样特征连接两个草图的对应顶点，生成基础的多面体实体，之后再根据使用需求做端面的沉孔、

　　棱边的倒角或者表面的纹理处理。在实际设备应用中，这类多面体结构还常被用作设备的操作旋钮嵌件，此时要核算其外轮廓的握持摩擦力，梯形侧面的倾斜角度不能过大，否则握持旋转时容易打滑，一般侧面与中心轴线的夹角控制在12-18度区间时，握持的手感与摩擦力能达到较好的平衡，同时还要保证整个旋钮的外轮廓包络尺寸不超过操作面板的预留安装空间，旋转过程中不会和周边的按钮、指示灯产生干涉。如果是作为光学演示的棱镜构件使用，就要严格控制各个梯形面的表面平面度，建模时要保证每个面都是独立的可选择面，方便后续做光学材质的赋予与光线追迹仿真，此时棱边的倒角要控制在0.1mm以内，避免倒角过大影响光线的入射与折射路径。做这类几何构件的三维建模时，还要考虑后续的工程图输出需求，要提前设置好各个方向的正交视图基准，保证生成的工程图能准确标注出上下端面的外接圆直径、两个端面的间距、侧面的倾斜角度、棱边倒角尺寸等关键加工参数，避免出现无法标注或者标注歧义的问题。在装配场景中，这类多面体构件如果是采用过盈配合安装，要在建模时提前做好配合面的公差分析，根据材质的不同设置合理的过盈量，比如塑料材质的过盈量控制在0.1-0.15mm，金属材质的过盈量控制在0.02-0.05mm，避免安装时出现配合过松脱落或者过紧导致构件开裂的问题。
