电动摩托车红色管状车架结构设计

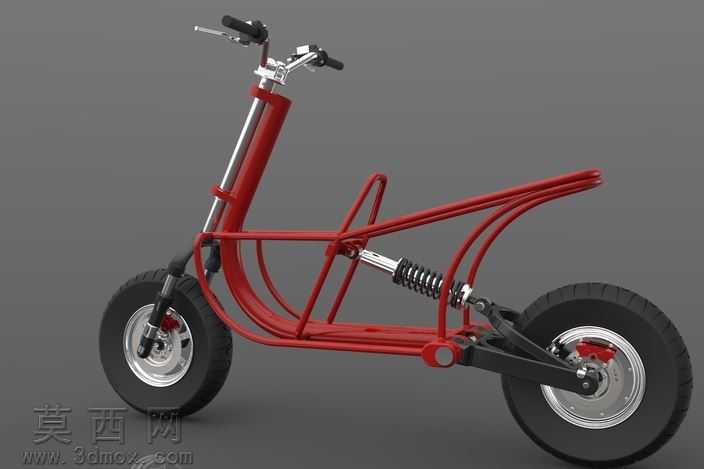

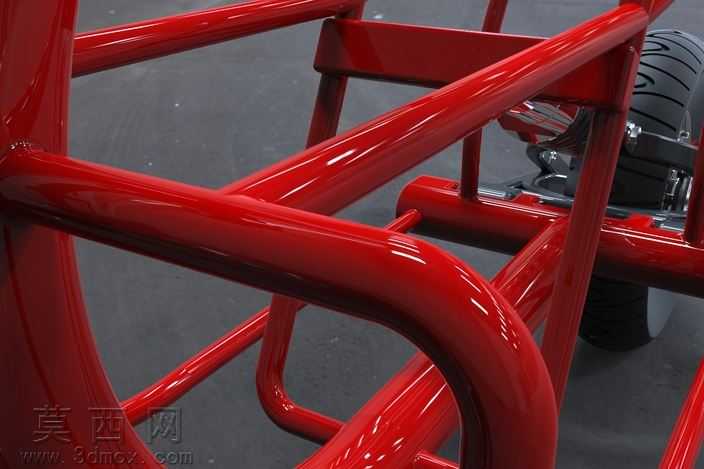

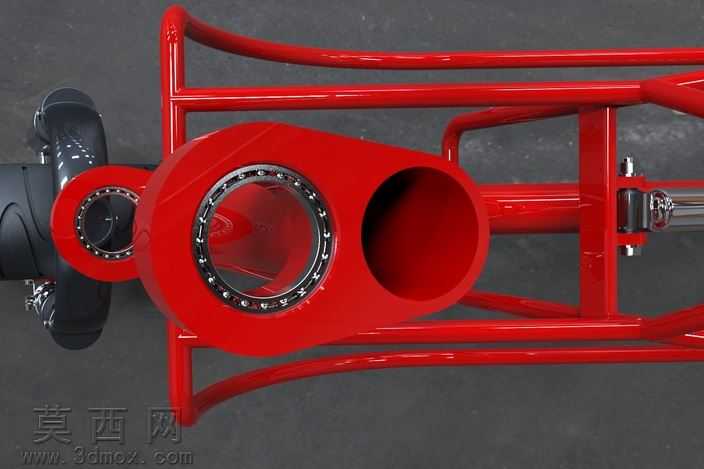

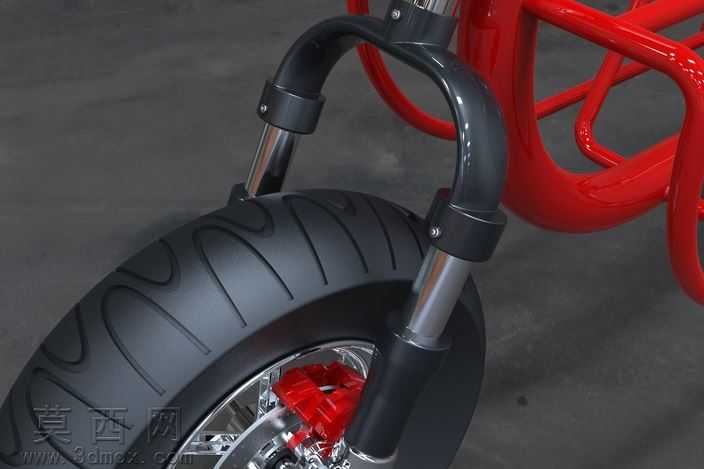

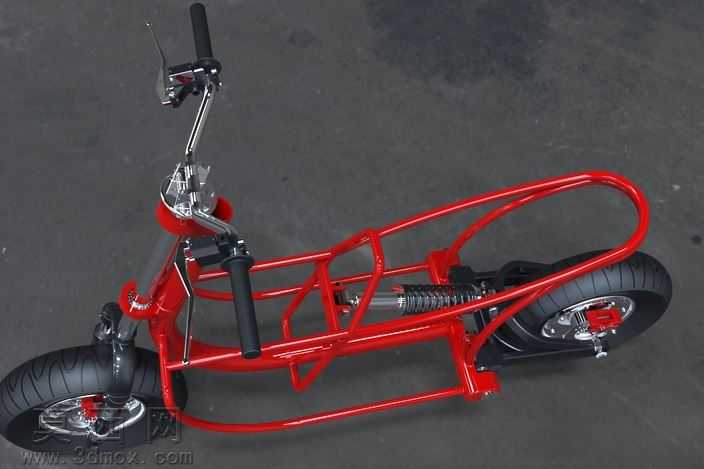

本作品为电动摩托车的车架主体三维设计，采用Inventor软件完成全参数化建模，整体以红色金属管材作为核心承载结构，通过弯管、焊接拼接的逻辑完成框架搭建，建模过程中严格遵循管材弯折的工艺合理性，所有弯折处均预留合理的弯曲半径，避免出现工艺无法实现的锐角弯折，同时对管材衔接的节点做了贴合焊接工艺的贴合面处理，保证各段管材连接位置的结构连续性。模型完整还原了转向系统的安装结构，车把立柱与车架前端的转向套筒做了同轴配合设计，预留了轴承安装位与车把操控部件的固定点位，车把握把、刹车手柄等操控部件均做了细节建模，金属镀铬部件与黑色橡胶握把的材质区分清晰，镀铬材质通过高反射率的材质参数模拟金属抛光质感，橡胶握把则通过低粗糙度、高漫反射的参数还原橡胶的哑光触感。车架中部预留了电池、电控元件的安装空间，框架的横向与纵向支撑管排布兼顾了结构强度与部件安装的便利性，后部集成了后悬架与后轮的安装结构，后减震弹簧与阻尼筒做了独立建模，弹簧的螺旋节距、减震筒的伸缩限位结构都做了还原，后轮的轮胎胎纹、刹车卡钳、轮毂辐条都做了细节刻画，轮胎橡胶材质通过细微的凹凸纹理模拟真实轮胎的防滑纹路，刹车卡钳的红色金属漆材质与车架主体的红色金属管做了质感区分，卡钳部分采用更高的光泽度参数模拟烤漆质感。前轮部分同样还原了前叉、轮毂、轮胎与刹车结构，前叉的金属镀铬质感与车把立柱保持材质统一，前后轮的转动轴位置都预留了标准的轴承安装同轴孔位，保证模型在装配验证时可实现转动自由度的模拟。渲染阶段采用影棚级的灰色哑光地面作为承载，通过三点布光方案突出车架的红色金属质感，光线在管材弧面形成自然的高光过渡，清晰展现管状框架的空间结构与线条走向，阴影做了柔和化处理避免生硬的阴影遮挡结构细节。整个设计围绕小型电动摩托车的轻量化承载需求展开，管状框架在保证整体结构刚性的前提下尽可能降低自重，各部件的安装点位都经过空间干涉校验，避免后续装配出现部件碰撞的问题，既还原了复古迷你电动摩托的外观风格，也兼顾了结构设计的工艺可行性与装配合理性，可用于电动摩托车的结构验证、外观方案展示以及相关教学演示场景。
