CA6140车床操纵杆航天探测适配结构

　　在航天探测地面模拟训练装备与专用工装的适配改造场景中，常需要对通用机床的操纵执行部件进行定制化调整，以满足特殊工况下的操作可靠性与结构适配要求，这款适配CA6140车床的操纵杆结构，正是面向月球表面探测作业模拟训练装置的头部固定需求完成的定制化结构设计。从实际功能落地角度看，该部件核心承担两个维度的作用：其一作为CA6140车床进给系统的手动操纵执行端，保留原机床操纵杆的轴向滑移、周向定位的基础传动功能，可完成车床进给档位切换、离合控制的常规操作动作；其二在探测模拟工装的适配场景下，杆体末端的齿形啮合结构可与探测装置头部的固定卡座完成卡接锁紧，在模拟月球表面低重力、大温差的作业环境下，为探测头提供稳定的刚性支撑，

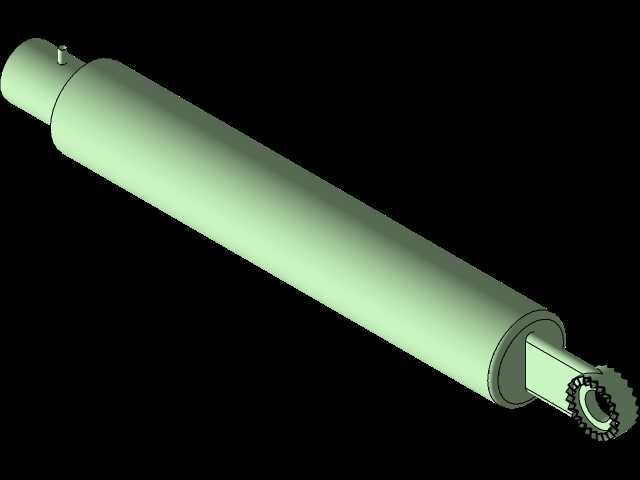

　　避免探测作业过程中头部出现晃动、偏移，影响探测数据采集精度。设计过程中首先对原CA6140车床操纵杆的安装边界进行了完整测绘，杆体主体采用等直径圆柱结构，与车床操纵箱体的配合段保留原有的公差配合要求，安装时可直接嵌入原机床的操纵杆安装孔位，无需对车床本体进行二次打孔、扩孔改造，降低适配改造成本。杆体靠近安装端的位置设置有径向定位销孔，装配时定位销可卡入箱体的导向槽内，限制杆体的周向转动自由度，仅保留轴向滑移的动作行程，保证档位切换时的动作精准度，避免出现脱档、档位卡滞的问题。杆体末端的连接段采用扁方结构搭配外齿形锁紧圈，扁方结构用于传递操纵时的扭转力矩，相比圆柱销连接的形式，扁方配合的接触面积更大，可承受更大的操纵扭矩，

　　在频繁换挡操作下不会出现应力集中导致的结构断裂；外齿形锁紧圈的齿形采用渐开线齿形设计，齿顶与齿槽的配合间隙控制在0.02mm以内，与探测装置头部卡座的内齿圈啮合后，可实现周向360度无间隙锁止，锁紧后杆体与探测头之间的相对扭转角不超过0.1度，完全满足探测作业时的固定精度要求。从外形尺寸的适配边界来看，杆体总长度在满足车床操纵行程要求的基础上，额外预留了120mm的工装适配段，该段的外圆粗糙度控制在Ra1.6以下，可根据不同的探测工装需求加装辅助支撑套、位置传感器等附加部件，拓展部件的使用场景。杆体表面采用硬质阳极氧化处理，相比原机床操纵杆的发黑处理工艺，硬质氧化层的硬度可达HV400以上，在模拟月球表面沙尘环境的耐磨测试中，

　　连续往复滑移10万次后表面磨损量不超过0.01mm，可适应极端工况下的长期使用需求。结构设计阶段充分考虑了部件的通用性与互换性，除末端的定制化齿形锁紧结构外，其余安装尺寸、配合公差完全与原CA6140车床的标准操纵杆保持一致，日常维护时可直接替换原有操纵杆，无需调整车床操纵机构的其他关联部件，降低备件储备与维护成本。在实际装配验证过程中，该操纵杆的操纵力控制在15N-20N之间，与原机床操纵杆的操作手感保持一致，操作人员无需额外适应即可完成换挡操作；与探测头的锁紧动作可在2秒内完成，解锁时仅需轴向拉动锁紧圈即可脱离啮合，操作便捷性满足模拟训练时的快速换装需求。针对月球探测场景下的温度交变工况，杆体材料选用线膨胀系数较低的铝合金材质，在-180℃到150℃的温度区间内，杆体的尺寸变形量不超过0.03mm，不会因温度变化导致与安装孔的配合间隙出现过大波动，避免出现低温卡滞、高温松旷的问题。杆体内部可根据需求穿装信号传输线缆，末端的齿形锁紧圈中心预留有通孔，线缆可从杆体内部穿过连接至探测头部，避免线缆外露在作业过程中被沙尘磨损、被结构件剐蹭断裂，提升探测装置的布线可靠性。
