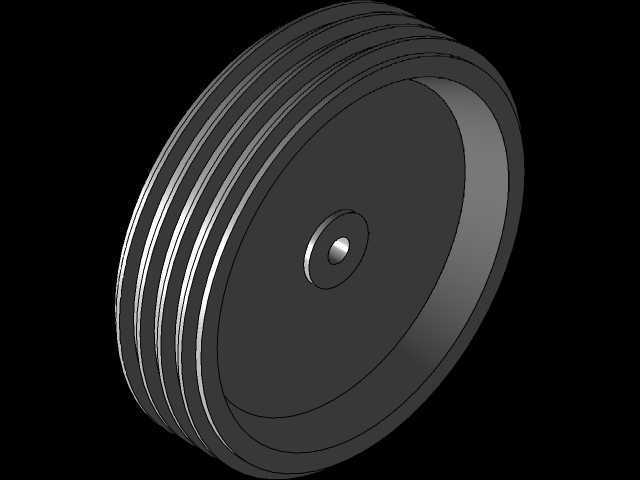

多槽V型传动滑轮结构设计方案

　　这款多槽传动滑轮主要应用在中小功率的机械传动场景中，常见于工业输送线、小型机床进给机构、农用机械传动组、家电动力传输模块等需要通过V带实现扭矩传递的位置，区别于单槽带轮，多槽结构可同时匹配多根并联V带，在不增大轮体外径的前提下提升整体传动负载能力，避免单根皮带过载打滑导致的传动失效。从实际使用场景来看，这类滑轮常安装在动力输出轴与从动负载轴之间，通过皮带的摩擦力将电机输出的扭矩传递至工作端，相比齿轮传动，带传动搭配该类滑轮可实现一定范围内的中心距自适应，同时具备过载缓冲能力，当负载瞬间超过阈值时皮带会出现轻微打滑，可保护后端精密传动部件不受冲击损坏。

　　设计过程中首先确定了轮槽的数量与截面尺寸，轮槽采用标准V型截面，槽角匹配常用的普通V带角度，槽与槽之间的凸缘厚度经过受力校核，保证多根皮带同时受力时轮缘不会出现侧向变形，轮体中心的安装孔采用基孔制配合设计，孔内预留了键槽安装位置，可通过平键实现与传动轴的周向固定，避免传动过程中轮体与轴出现相对转动。轮体的辐板部分采用等厚圆盘结构，相比辐条式结构，整幅板的加工工艺更简单，同时高速旋转时的动平衡性能更优，适合转速在1500rpm以内的常规传动场景，轮缘外侧的挡边高度经过计算，略高于皮带安装后的顶面高度，可防止皮带运转过程中出现脱槽故障，尤其是在设备启停瞬间皮带张力波动的工况下，挡边可起到有效的限位作用。

　　从安装边界来看，轮体的轴向总宽度由槽数与单槽宽度决定，安装时需要保证轮体的中心平面与配对带轮的中心平面重合度误差控制在允许范围内，避免皮带出现偏磨导致寿命缩短；中心安装孔的长度匹配常规传动轴的轴伸长度，安装时轮体端面与轴肩贴合后通过轴端挡圈实现轴向固定，不需要额外设计复杂的锁紧结构。轮体的外径尺寸根据传动比要求确定，在设计时已经做了减重优化，辐板靠近轮毂的位置做了圆弧过渡，减少应力集中，同时降低整体转动惯量，减少电机启动时的惯性负载。

　　实际选型使用时需要注意，该类滑轮适配的皮带型号需要与轮槽截面完全匹配，不能混用不同截面规格的V带，否则会出现接触面积不足导致的打滑、磨损加快问题；安装时需要调整两轴的平行度，避免皮带单侧受力；日常维护中不需要额外加注润滑脂，因为带传动属于摩擦传动，轮槽表面沾染油污会降低摩擦系数导致传动效率下降，若轮槽表面出现磨损沟槽则需要及时更换轮体，避免磨损皮带的张力线层。这款滑轮的结构没有采用复杂的分体设计，整体为一体式结构，加工时可通过铸造成型后再精加工轮槽与安装孔，生产效率高，成本可控，适合批量配套在各类通用机械设备的传动系统中，在长期连续运转的工况下，只要保证皮带张力在合理范围内，轮体本身的使用寿命可远超配套皮带的更换周期，不需要频繁维护更换。
