深沟球滚动轴承结构装配三维设计

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从民用家电的电机转轴、工业生产的输送辊道，到机床主轴、工程机械的传动系统，几乎所有存在旋转运动的机械结构都离不开这类标准支撑件。这款深沟球结构的滚动轴承，在设计阶段优先考虑了通用安装场景的适配性，内圈与轴的配合面采用基孔制公差设计，可适配常规的过渡配合安装要求，外圈与轴承座孔的配合面则按照基轴制公差预留安装余量，能满足多数轻载、中载传动场景的安装需求。

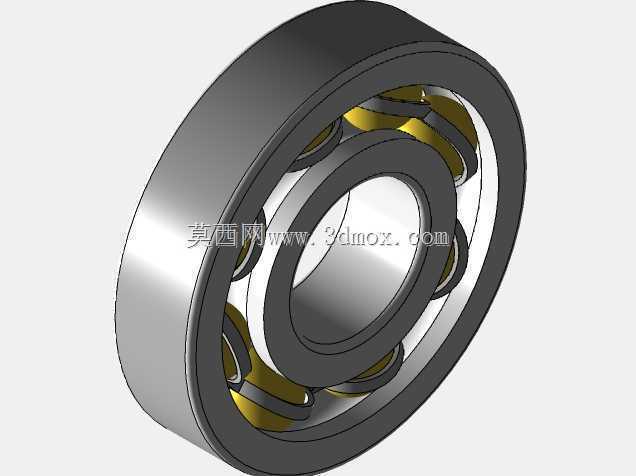

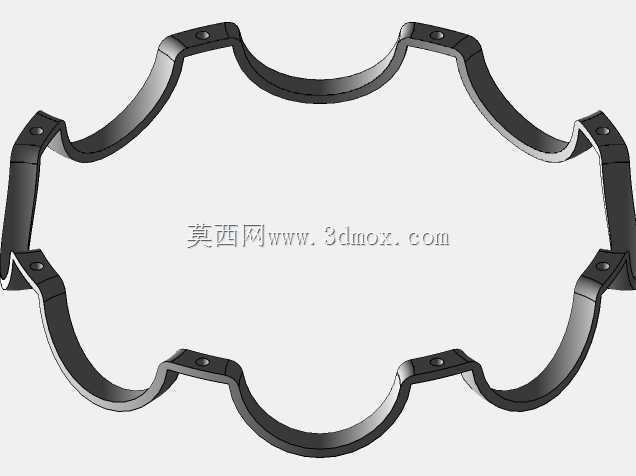

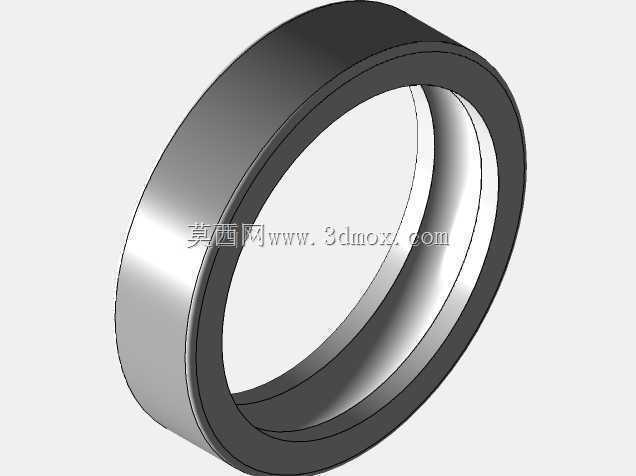

　　从结构组成来看，该轴承包含内圈、外圈、滚动钢球、保持架四个核心部分，内圈的滚道曲率与钢球直径经过匹配计算，保证钢球在滚道内滚动时的接触应力处于材料许用范围内，避免长期运转出现点蚀失效；外圈的外圆柱面设计为无挡边的光滑圆柱结构，既可以适配通孔式轴承座的安装，也能满足部分需要轴向游动的轴系支撑需求，补偿轴系因温度变化产生的热伸长量。保持架采用浪形冲压结构，兜孔的弧度与钢球球面完全贴合，每个兜孔可容纳一颗钢球，均匀分隔所有滚动体，避免钢球在运转过程中相互碰撞摩擦，同时保证钢球在滚道周向均匀分布，让轴承承受的载荷能均匀传递到每颗滚动体上，避免局部载荷过大导致的早期损坏。

　　在实际选型应用中，这类轴承主要承担径向载荷，同时也能承受一定量的双向轴向载荷，当轴系出现少量轴向窜动时，轴承可通过钢球与滚道的接触角变化抵消轴向力，不需要额外增设推力支撑结构，能有效简化轴系的整体设计复杂度。设计建模过程中，所有零件的装配约束完全按照实际装配逻辑设置，内圈与轴的同轴度约束、外圈与轴承座的同轴度约束、钢球与内外滚道的相切约束、保持架与钢球的位置约束都逐一匹配实际装配关系，模型可直接用于装配干涉检查、运转模拟仿真，也能作为非标设备轴系设计的标准件调用，快速完成轴系的支撑结构布局。

　　关于安装边界的尺寸设计，内圈的内径尺寸按照标准轴承的公称内径设置，轴肩的高度低于内圈的挡边高度，方便后续轴承拆卸时拉马的卡爪能顺利勾住内圈端面；外圈的外径尺寸对应标准轴承座的安装孔径，轴承座孔的台肩高度同样低于外圈挡边高度，避免台肩过高顶住保持架影响轴承正常运转。轴承的轴向宽度尺寸符合通用安装空间要求，不需要额外预留过多的轴向安装位置，能适配多数紧凑结构的设备安装需求。在运转特性方面，这类深沟球轴承的摩擦系数较低，极限转速较高，在润滑条件良好的情况下可实现高速平稳运转，同时密封结构的预留位置可根据使用场景搭配接触式或非接触式密封圈，防止外界粉尘、水汽进入轴承内部，也能避免内部润滑脂泄漏，延长轴承的维护周期。建模过程中对滚道的曲率半径、钢球的直径公差、保持架的兜孔间隙都做了细节还原，能直观展示轴承内部的装配关系，帮助刚接触机械设计的从业者理解滚动轴承的工作原理，也能作为设备维护培训的演示模型，清晰展示轴承各零件的配合逻辑与拆装顺序。在不同的应用场景中，这类轴承可根据载荷大小调整钢球数量与滚道深度，轻载场景下可适当减少钢球数量降低运转阻力，重载场景下可增加钢球数量提升承载能力，同时保持安装尺寸的通用性，不需要改动周边的轴与轴承座结构就能完成替换，大幅降低设备的维护成本与备件储备难度。
