创意造型手持类玩具枪结构设计

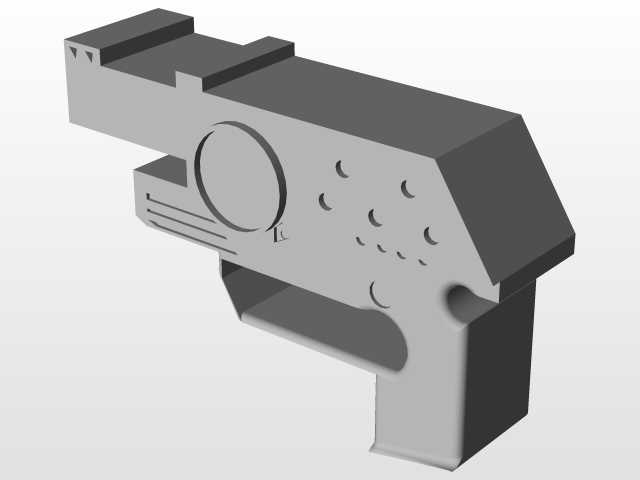

　　这款手持类创意造型构件的设计，最初的出发点是面向桌面创意摆件与青少年科普教具场景做的结构尝试，整体采用一体化握持式布局，没有额外的拼接外露缝隙，所有结构特征都整合在单块主体的轮廓内，避免了小零件脱落带来的使用风险。从实际使用场景来看，它既可以作为3D打印爱好者的入门打印练习件，也能作为机械结构科普课程里的演示载体，让学习者直观理解手持类构件的人机工程布局逻辑，同时也可作为创意桌面摆件放置在工位或者展示柜中，兼顾趣味性与结构展示价值。

　　设计过程中首先敲定的是握持区域的轮廓弧度，握把部分的内凹弧度贴合成年人手掌自然弯曲的形态，握持时虎口位置刚好卡在主体下部的圆弧过渡处，不需要额外做防滑纹理就能保证握持的稳定性，握把的厚度控制在32mm，这个尺寸是经过多次打印试错调整的，既不会因为过薄导致握持时硌手，也不会因为过厚让手掌偏小的使用者无法完全抓握。主体上部的轮廓做了斜切收边处理，前端的两个三角凹槽是对齐标识，在做批量打印或者后续组装拓展件的时候，可以作为定位基准使用，不需要额外做标记点就能保证拓展件的安装对齐精度。

　　侧面的圆形凹陷区域是预留的功能拓展位，直径40mm的圆形槽可以嵌入小型发光模块或者配重块，不需要破坏主体结构就能实现功能拓展，槽边做了0.2mm的倒扣余量，嵌入的零件可以靠过盈配合固定，不需要额外打胶或者用紧固件连接。圆形槽下方的三条平行凹槽是装饰性结构筋，同时也能提升主体侧面的结构强度，避免长条形主体在受力时出现侧向弯曲变形，筋的深度控制在1.5mm，既不会因为过深导致打印时出现支撑残留，也能保证足够的加强效果。

　　侧面排布的多组大小不一的月牙形凹孔，一方面是做轻量化处理，减少整体的材料用量，打印时可以节省15%左右的耗材，另一方面这些凹孔也构成了独特的外观识别特征，和常规的直板造型玩具构件形成明显区分，凹孔的边缘都做了R0.5的圆角过渡，没有尖锐的棱角，避免使用过程中划伤手指。主体前端下部的突出挡边是扳机区域的防护结构，挡边的高度刚好可以容纳手指自然放置，同时可以避免误触到拓展的触发结构，挡边和握把之间的过渡圆弧做了R8的处理，握持时食指可以自然搭在挡边前方，符合常规手持射击类玩具的操作习惯。

　　整体的安装边界非常友好，所有外表面的拔模斜度都控制在1度以上，不管是采用FDM3D打印还是注塑开模生产，都不需要做额外的侧抽芯结构，所有特征都可以沿主体的开模方向直接脱模，大幅降低了生产制造的难度。主体的总长度控制在160mm，高度100mm，宽度35mm，这个尺寸刚好可以放在常规的掌心大小，收纳时可以直接放入普通的文具袋或者工具盒，不需要占用额外的收纳空间。结构上没有设计活动的可拆卸小零件，所有特征都和主体一体化成型，不需要后续的组装工序，打印完成后去掉支撑就可以直接使用，非常适合入门级的制造爱好者做练习使用。

　　在结构强度校核方面，主体的壁厚统一设置为2.5mm，这个壁厚对于PLA、ABS等常见的3D打印材料来说，完全可以承受日常握持、摔落的受力需求，从1.2米高度自由落体到水泥地面也不会出现开裂或者断裂的情况。握把位置的内部做了实心填充处理，其他区域采用20%的网格填充，在保证整体强度的同时尽可能控制重量，整体成品重量控制在80g左右，长时间握持也不会出现手部疲劳的情况。前端的上部平面做了平整度处理，平面度公差控制在0.1mm以内，如果后续需要加装瞄准类的拓展配件，可以直接在这个平面上粘贴固定，不需要额外做打磨处理。

　　从设计思路的角度来说，这款构件没有照搬现有制式枪械的外形，而是采用了抽象化的几何造型，规避了相关的外形合规风险，同时保留了手持类玩具枪的核心操作逻辑，不管是作为创意玩具还是结构教具都能满足使用需求。所有的结构特征都兼顾了外观辨识度、制造便利性和使用安全性，没有多余的冗余设计，每一处凹槽、每一个圆弧过渡都有对应的功能考量，不是单纯为了造型而做的装饰性设计。
