球头双柱式电源变压器结构设计

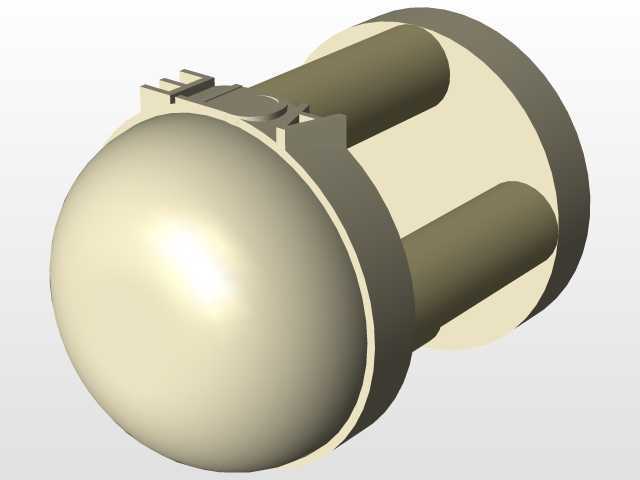

　　这款球头双柱式结构的电磁转换部件，主要面向小功率低压供电场景设计，常见于桌面式小型工控供电模块、便携检测仪器内置电源单元、民用小功率电子设备的电压转换环节，区别于传统方形叠片变压器的方正外形，前端半球形结构的设计并非单纯做造型差异化，而是结合安装空间的圆弧避让需求做的适配——不少小型便携设备的壳体转角为圆弧过渡，常规方形变压器的直角棱边会与壳体内壁产生干涉，无法充分利用壳体转角的弧形空间，半球形端盖可以完全贴合壳体内壁的圆弧面，在有限的设备内腔空间里，最大化利用边角区域，提升空间利用率。

　　从结构功能来看，两个平行布置的圆柱段为铁芯绕组安装位，采用双柱式芯式结构，磁路对称分布，两个绕组分别绕制在两根圆柱芯柱上，相比单柱结构，双柱的磁路长度更短，空载电流更小，适合对空载损耗有要求的小功率长期待机设备。前端的半球形结构并非装饰件，其内部预留了绕组引线的走线空间，半球端面与圆柱芯柱衔接的位置做了凸台卡扣结构，不需要额外打胶或者螺丝固定，端盖可以直接卡合在芯柱支架上，装配时直接按压到位即可完成端盖固定，减少装配工序的零件数量，也避免螺丝固定带来的端部应力集中，防止长期使用后螺丝松动产生的异响问题。

　　设计过程中，首先确定的是安装边界尺寸：整体最大外径受限于设备内腔的圆弧转角半径，半球部分的球面半径与壳体内壁圆弧半径保持0.3mm的装配间隙，既不会因为间隙过大浪费空间，也不会因为尺寸公差导致装配卡滞。两个平行圆柱芯柱的中心距经过磁路仿真优化，既保证两个绕组之间的爬电距离满足安规要求，又不会因为中心距过大导致整体横向尺寸超标，芯柱的长度根据绕组匝数计算得出，按照小功率电源变压器的电流密度选取线径后，核算绕组的绕制厚度，预留10%的余量作为绝缘层和绕制公差空间，避免绕线后直径超差导致端盖无法装配。

　　实际应用中，这类结构的变压器相比传统方形变压器，在圆弧型内腔的设备里安装适配性更强，端盖的卡扣结构可以适配自动化产线的快速压装工序，不需要人工拧螺丝或者点胶，装配效率提升明显。半球形的端面没有尖锐棱角，在设备受外力冲击时，球面可以分散冲击力，避免传统方形变压器的直角棱边磕碰壳体或者戳破内部绝缘层，提升设备的抗跌落性能。另外，双柱对称的磁路结构使得变压器工作时的电磁噪音更低，两个绕组产生的磁致伸缩振动可以部分抵消，适合对噪音有要求的桌面类电子设备使用场景。

　　在安装固定方面，半球端对面的圆形法兰边预留了两个卡扣槽，可以直接卡入设备内腔的塑料支架卡槽内，不需要额外的固定压片，法兰边的厚度经过强度核算，在常规运输振动工况下不会出现断裂变形，卡扣的插拔力控制在合适区间，既保证装配后不会松脱，又方便售后维修时拆卸更换。引线从半球端的侧面缺口引出，缺口位置做了圆角处理，避免引线绝缘皮被锐边割破，引线的出线方向平行于芯柱轴线，不会额外占用横向安装空间，适配内部走线空间紧凑的设备布局。
