运载火箭箭体结构三维造型设计

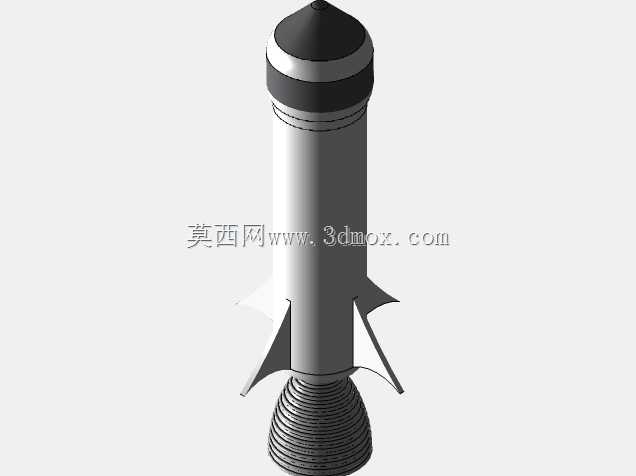

　　这套箭体三维造型围绕小型运载火箭的典型气动与结构布局展开，整体采用同轴回转体作为主承载构型，从顶端整流锥头、仪器舱段、燃料贮箱段到底部喷管与稳定尾翼形成连续传力路径。锥头采用钝锥形曲面过渡，既兼顾高速飞行阶段的气动减阻需求，也为头部载荷舱预留出规整的内部安装空间；锥段与圆柱舱段之间设置环形对接凸缘，凸缘端面预留均匀分布的紧固点位，可在总装阶段实现舱段间的同轴定位与密封压紧，避免相邻舱段对接后出现径向错边。

　　中部主箭身为等直径圆柱壳体，是整箭的核心承载区段，内部可划分出仪器安装区、氧化剂贮箱、燃料贮箱等功能舱段，壳体外表面保持光滑连续，无多余凸起结构，以此降低飞行过程中的蒙皮摩擦阻力。舱段外壁预设的环形加强筋沿周向闭合布置，既能够提升薄壁筒体在内部增压工况下的抗失稳能力，也可以在地面转运、起竖过程中分散吊装夹具的局部夹持应力，避免薄壳出现凹陷变形。

　　箭体下部周向均布四片后掠式稳定尾翼，翼面采用薄翼型曲面，翼根与箭身外壁通过过渡圆角圆滑衔接，将气动载荷均匀传递至主承力筒壁；尾翼后掠角度结合箭体静稳定裕度设定，能够在飞行初段提供足够的航向稳定力矩，抑制箭体出筒后的姿态偏摆。翼面与筒体的连接区域在建模时保留了安装贴合面，后续工程细化阶段可在该位置预埋翼根连接座，通过螺栓或铆接形式完成翼面固定，同时预留拆装维护空间。

　　底部喷管段采用收敛-扩张型面，外壁的环形波纹结构对应喷管冷却通道的加强构型，既可以承受发动机工作时的高温热应力，也能通过波纹结构吸收热膨胀带来的轴向形变，避免喷管与箭体连接部位因热胀冷缩产生附加应力。喷管入口与箭体尾端的对接法兰保持同轴，法兰端面的安装孔位按周向对称排布，可保证推力矢量线与箭体纵轴重合，降低发动机工作时的偏心推力矩。

　　从安装边界来看，全箭各回转段均以中心轴线为装配基准，锥段、筒体、喷管的对接端面全跳动控制在统一基准下，尾翼以十字正交方式周向定位，四片翼面的安装角、后掠角保持一致，避免气动不对称带来的滚转力矩。造型过程中所有曲面均保持连续光顺，相邻特征之间无尖锐棱角，既符合航天产品气动外形的设计要求，也为后续开展气动仿真、结构有限元分析、舱段内部管路布线提供了完整的几何基础。在教学与方案演示场景中，该模型可直观展示运载火箭的总体布局逻辑，帮助结构设计人员梳理从头部载荷舱到尾部动力段的传力路线、舱段对接方式与气动稳定部件的布置原则，也可作为航天科普装备、小型探空火箭方案设计的初始构型参考。
