框型构件有限元受力分析三维建模

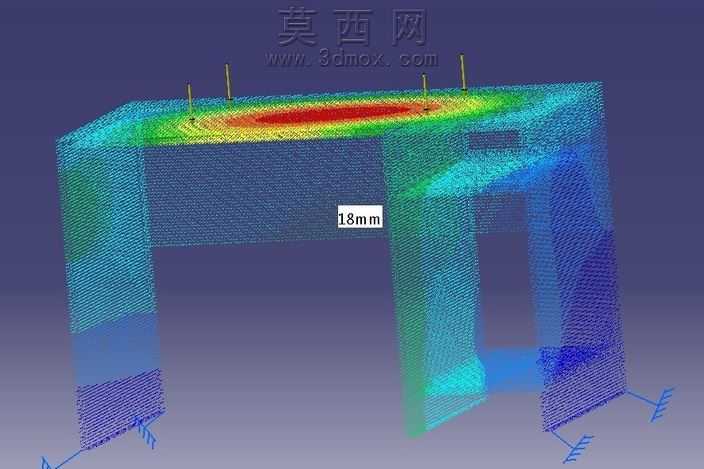

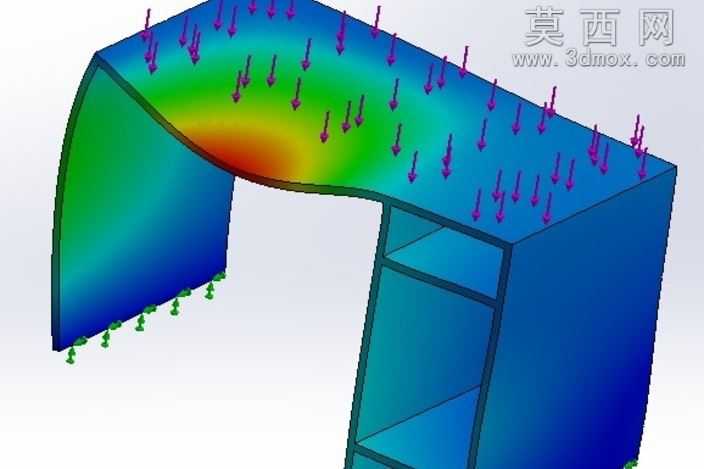

本作品为框型承载构件的有限元受力分析三维建模成果，建模阶段依托三维设计软件完成构件的精准几何构建，严格遵循构件实际尺寸比例搭建双侧立柱加顶部横梁的门式框型结构，还原构件的壁厚、边角过渡等细节特征，确保几何模型与实际构件的形态一致性，为后续力学仿真提供准确的几何基础。材质设置环节根据构件实际应用场景，为模型赋予对应金属结构材料的物理属性，精准配置材料的弹性模量、泊松比、密度等核心力学参数，保证仿真计算的材质基础贴合实际工况。边界条件设置阶段，根据构件实际安装固定方式，在双侧立柱底部施加全自由度固定约束，模拟构件与安装基座的刚性连接状态，同时在顶部横梁对应位置施加符合实际工况的竖向载荷，还原构件承载时的真实受力环境。网格划分环节采用结构化网格划分策略，对应力集中的横梁中部、立柱与横梁连接位置进行网格加密处理，在保证计算精度的同时平衡仿真运算效率，避免网格过粗导致的计算误差，也减少网格过密带来的不必要算力消耗。仿真计算完成后通过色彩映射生成应力分布云图，以红、黄、绿、蓝的色彩梯度直观呈现不同区域的应力大小，红色区域为应力峰值集中区，蓝色区域为应力较低区域，同时标注出构件最大变形量为18mm，清晰展示构件在载荷作用下的变形分布规律。整个建模与仿真流程围绕结构强度校核需求展开，通过三维建模与有限元分析结合的方式，直观呈现构件受力后的应力与变形特征，可用于构件的结构优化设计、承载能力验证，为构件的尺寸调整、材质选型、结构加强提供直观的数据参考，帮助设计人员快速定位结构薄弱环节，针对性优化结构形态，提升构件的承载安全性与结构稳定性。
