正七边形结构规则七棱镜光学元件

项目分类:通用机械零部件 发布时间:2024-03-22 ID:744016
  • 正七边形结构规则七棱镜光学元件
  • 正七边形结构规则七棱镜光学元件
  • 正七边形结构规则七棱镜光学元件
  • 正七边形结构规则七棱镜光学元件
  • 正七边形结构规则七棱镜光学元件
  • 正七边形结构规则七棱镜光学元件

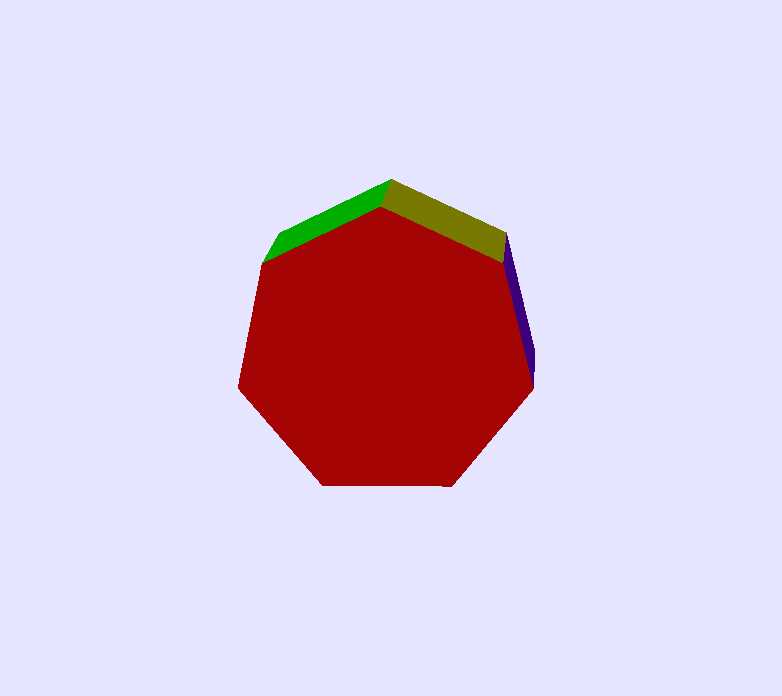

  在光学检测、光路转向系统的结构搭建环节,这类正七边形截面的规则棱镜,是实现特定角度光路偏折、多光束分光的核心结构件,不同于常规三棱镜、五棱镜的固定偏折角度,七面结构的棱镜可以在单块元件上实现多组不同角度的光路反射与透射,减少光路系统中分立元件的装配数量,降低整体光路的装调误差累积。从结构设计逻辑来看,该棱镜采用正七边形的规则截面构型,所有相邻侧面的夹角严格遵循几何光学的全反射临界角要求,确保入射光束在指定侧面发生全反射时不会出现漏光、光束偏移超差的问题,端面与侧面的垂直度公差控制在微米级,避免光束入射后产生端面反射形成的杂散光,影响光学系统的成像质量或检测精度。在实际设备集成过程中,这类棱镜的安装边界需要匹配光学镜架的装夹尺寸,

  七边形的每个侧面都可以作为入射面或者出射面,设计时需要预留足够的装夹避让空间,避免镜架的压块遮挡有效通光孔径,同时要考虑棱镜安装后的应力释放,不能采用过定位的装夹方式,防止棱镜内部产生应力双折射,改变透射光的偏振状态,影响光学系统的测量准确性。从应用场景来看,这类七棱镜常被用在多光谱成像设备的光路切换模块、周向视觉检测设备的光束转向单元中,相比多块小棱镜拼接的结构,整体式的七棱镜结构刚性更好,在设备产生振动的工况下,各个反射面的相对位置不会发生偏移,能够长期保持光路的稳定性,减少设备日常维护中的光路校准频次。设计这类棱镜的三维结构时,需要重点关注各个棱边的倒角处理,所有通光棱边都要做微小的保护性倒角,

  避免装配过程中棱边崩缺产生碎屑污染光学镜面,同时倒角尺寸不能过大,防止侵占有效通光区域。在外形尺寸的匹配上,棱镜的厚度需要根据通光光束的直径确定,确保光束在棱镜内部传输时,不会从非工作面射出,各个侧面的平面度、面形精度要符合光学元件的加工要求,三维建模过程中需要严格保证七个侧面的角度等分,角度偏差需要控制在光学加工允许的公差范围内,避免加工完成后出现偏折角度不符合设计要求的问题。在光路系统的装配环节,这类七棱镜的安装基准通常选择其中一个面积较大的侧面作为定位面,配合镜架的定位凸台实现快速定位,不需要复杂的调整就可以实现光路的初步对准,能够大幅缩短光学设备的装配周期。不同于自由曲面的光学元件,这种规则多面体的棱镜加工工艺更成熟,加工成本更容易控制,适合在批量生产的光学检测设备、工业视觉设备中使用,在结构建模时需要明确标注各个面的粗糙度要求,通光面的粗糙度要达到光学级要求,非通光面可以做磨砂处理,吸收内部的杂散光,减少光路中的鬼像产生。
