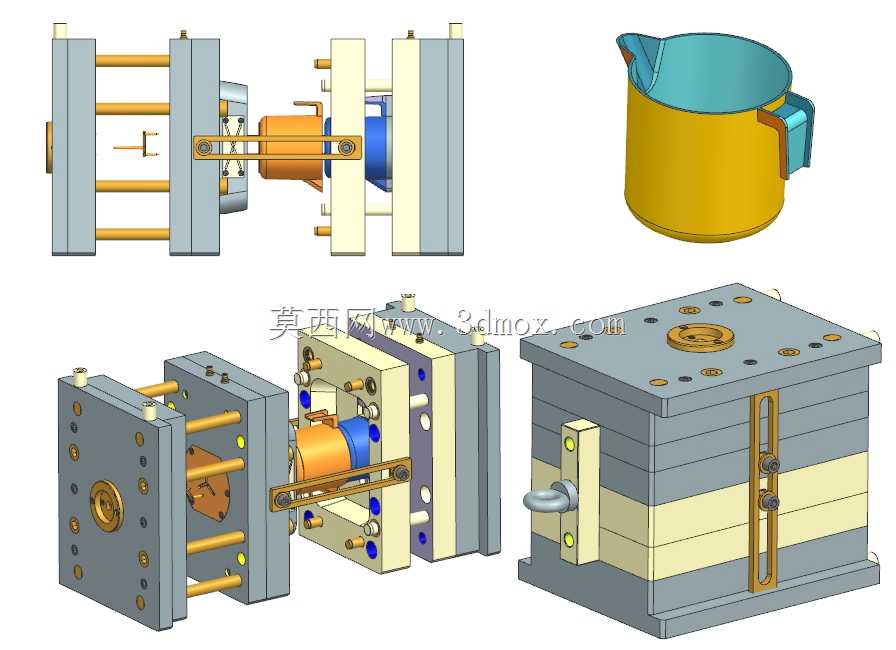

带侧抽芯结构的日用塑料水壶注塑模具

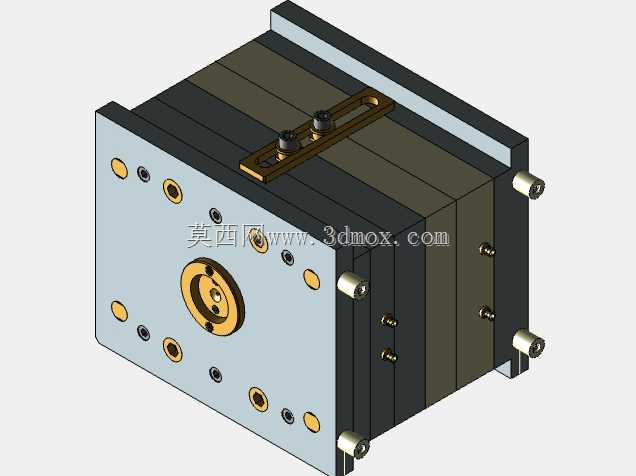

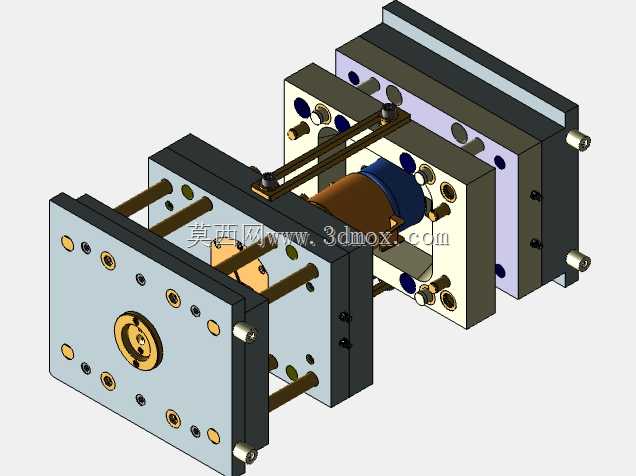

　　这套模具针对带侧置把手、顶部带倾倒流嘴的日用塑料水壶成型需求设计，核心采用三板模架搭配拉杆驱动的侧抽芯结构，解决水壶把手部位的侧向倒扣脱模难题，适配日常民用塑料制品的批量注塑生产场景，可直接安装在对应锁模力规格的卧式注塑机上完成连续生产作业。从结构布局来看，模具整体采用标准模架叠层设计，定模侧设置浇口套与定位圈，适配注塑机射嘴的对接定位，流道采用点浇口形式开设在水壶内壁非外观面位置，避免浇口痕迹残留在产品外表面影响成品外观质感，开模过程中三板模的定模板与流道推板先完成分离动作，自动拉断点浇口凝料，无需人工修剪浇口，能有效提升批量生产的作业效率。侧抽芯机构是这套模具的核心设计部分，对应水壶把手的侧向凸起结构，

　　抽芯动作通过固定在动定模之间的拉杆组件驱动，开模行程中拉杆带动侧抽芯滑块沿导滑槽平稳滑移，在产品顶出动作启动前完成侧向型芯的抽出，避免脱模过程中拉伤产品把手部位的成型面，滑块的锁紧靠定模侧的锁紧斜面实现，注塑充模过程中可承受型腔内的熔融塑料压力，防止滑块移位导致产品飞边、尺寸超差。动模侧的型芯部分完全复刻水壶的内部腔体形状，表面抛光至对应粗糙度要求，保证水壶内壁的光滑度，满足日常盛水使用的清洁需求，顶出机构采用均匀分布的顶杆布局，顶出力作用在产品的加强筋与边缘非外观位置，避免顶出痕迹影响产品外表面质量，回程杆配合复位弹簧实现合模过程中顶出机构的精准复位，防止顶杆与定模侧部件发生碰撞干涉。模具的冷却系统采用多层环绕式水路设计，

　　定模型腔与动模型芯分别开设独立的冷却循环通道，水路接口设置在模具的非操作侧，适配注塑机的冷却水管道快速对接，通过恒温冷却水的循环带走注塑过程中传入模架的热量，保证模温均匀稳定，减少产品成型后的收缩变形，提升尺寸一致性，将单模成型周期控制在合理区间。安装边界方面，模具的长宽尺寸适配对应吨位注塑机的拉杆间距，模架总厚度满足注塑机的最大最小模厚安装要求，定位圈外径与注塑机定模板定位孔尺寸匹配，浇口套的球面半径与射嘴头部尺寸适配，顶出孔位置与注塑机的顶杆位置对齐，无需额外改装即可完成上机安装。这套模具的成型产品为日常使用的大容量塑料水壶，把手部位的弧度贴合人手握持的姿态，倾倒流嘴的角度经过反复调整，倒水时水流集中不易撒漏，壶身壁厚均匀，

　　避免注塑过程中出现缩痕、气泡等成型缺陷，成型后的产品可直接用于日常饮水、凉水盛装等场景，也可根据需求调整原料配方，生产耐高温的食品级水壶产品。在设计过程中，针对水壶把手与壶身连接的位置做了局部加厚处理，对应模具上的型芯部位做了圆角过渡，避免应力集中导致产品使用过程中出现断裂，同时在模架的导柱导套部位加装了润滑槽，长期生产过程中可定期加注润滑脂，保证开合模动作的顺畅性，减少导柱导套的磨损，延长模具的整体使用寿命。
