船闸人字印章斜切口曲面结构设计作品

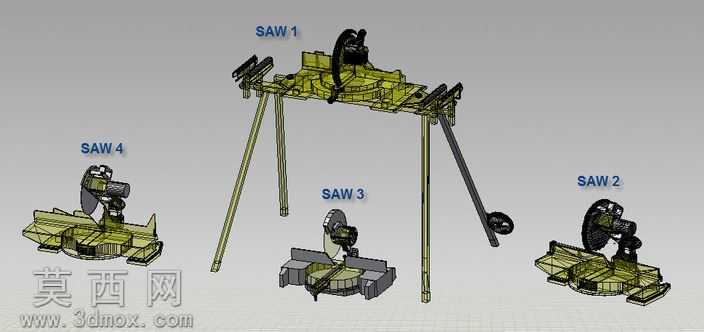

本作品为船闸配套人字印章斜切口曲面结构的三维设计成果，建模阶段依托三维参数化设计逻辑完成整体形态搭建，首先针对船闸人字印章的作业功能需求拆解结构模块，将整体拆分为支撑机架、锯切执行组件、底部定位基座三大核心部分，逐一完成各部件的曲面轮廓绘制与实体特征生成。建模过程中重点处理斜切口部位的曲面过渡逻辑，通过多截面曲面、桥接曲面等命令保证切口处曲面的顺滑连续性，避免出现棱角突兀、曲面褶皱等问题，确保斜切口的角度完全匹配船闸部件的印章作业需求，能够实现对应位置的精准压印与裁切作业。材质与渲染阶段，针对不同部件的实际应用材质做了区分设置：支撑机架的金属支腿采用哑光银灰色金属材质，添加细微的磨砂纹理与环境反射效果，还原工业金属构件的真实质感；执行组件的传动与裁切部位采用深灰色硬质合金材质，调高材质的反光强度与硬度参数，突出金属刃具的锋利质感；底部定位基座采用耐磨铸铁材质，添加轻微的使用磨损纹理与做旧效果，让整体渲染效果更贴近工业设备的实际使用状态。结构设计上，采用三脚架式支撑结构保证设备放置的稳定性，三条支腿的倾斜角度经过反复参数调试，既保证足够的支撑跨度避免作业时侧翻，又控制整体占地面积适配船闸周边的狭窄作业空间；底部的三个独立作业单元分别对应不同规格的印章作业需求，每个单元都设置了独立的定位卡槽与执行机构，可根据作业需求切换使用，无需额外更换整套设备。设计思路上，最初围绕印章作业的实际需求展开，摒弃了传统固体印章结构的笨重缺陷，采用曲面建模的方式优化整体结构的受力传导路径，让作业时的下压力能够顺着支撑支腿均匀传导至地面，减少结构局部的应力集中问题；同时针对斜切口的作业角度做了多轮参数验证，确保切口角度既能够满足印章的压印深度要求，又不会因为角度过陡导致裁切时出现卡滞、毛边等问题，整体模型的曲面精度满足后续生产加工的参数提取需求，可直接导出通用格式用于后续的结构验证与样机加工参考。
