离心式工业鼓风送风设备结构设计

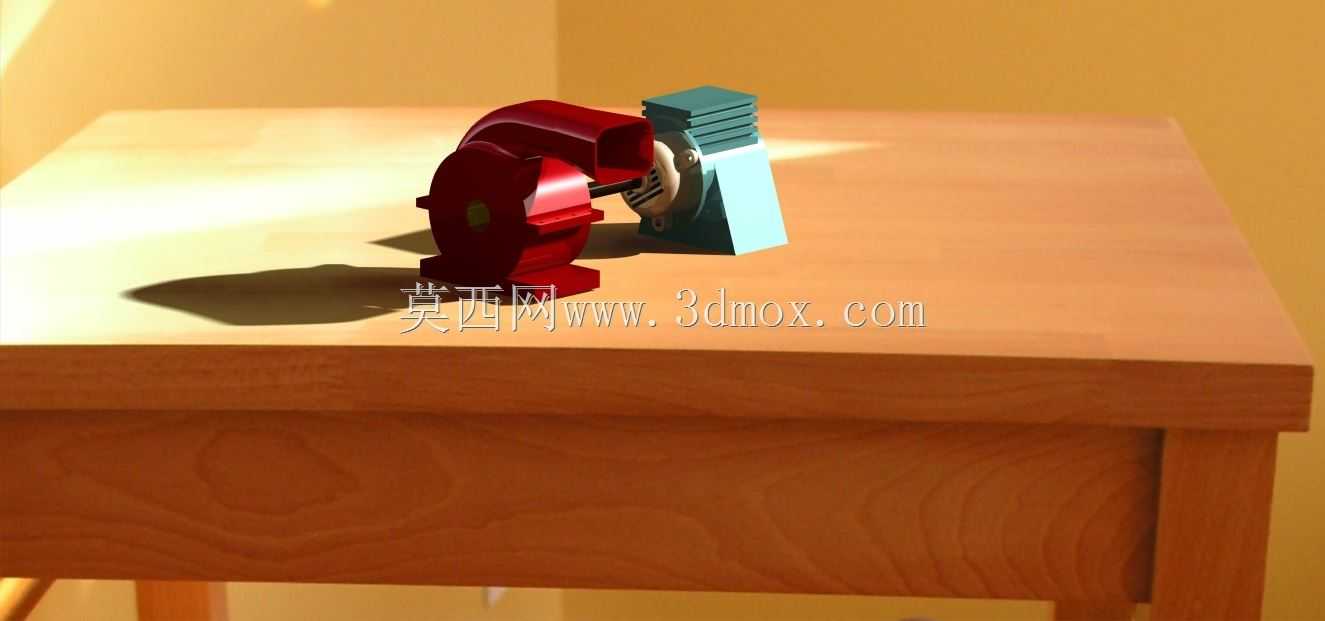

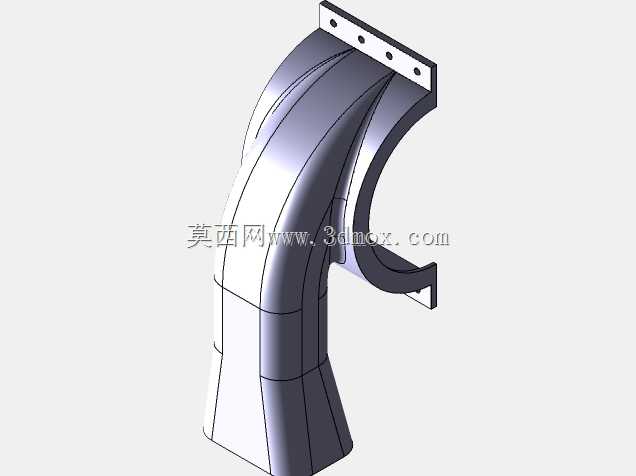

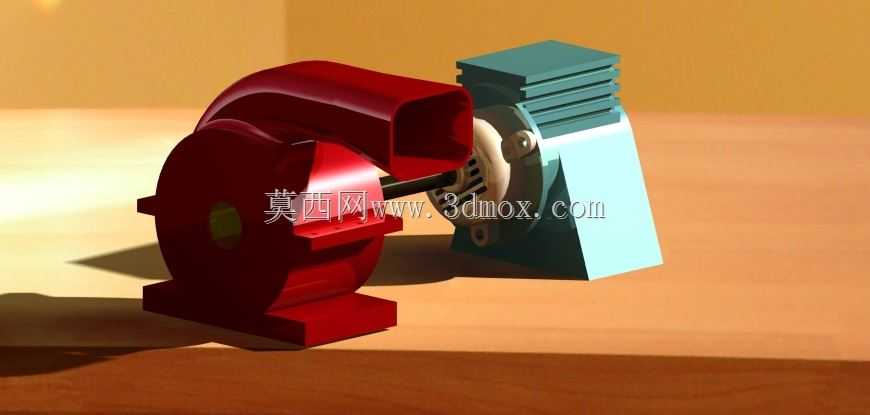

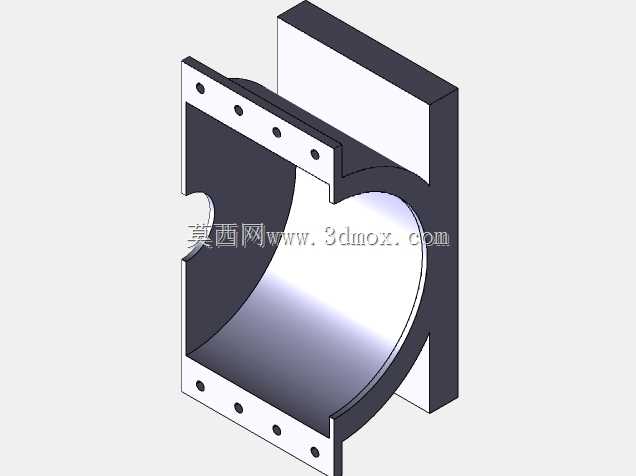

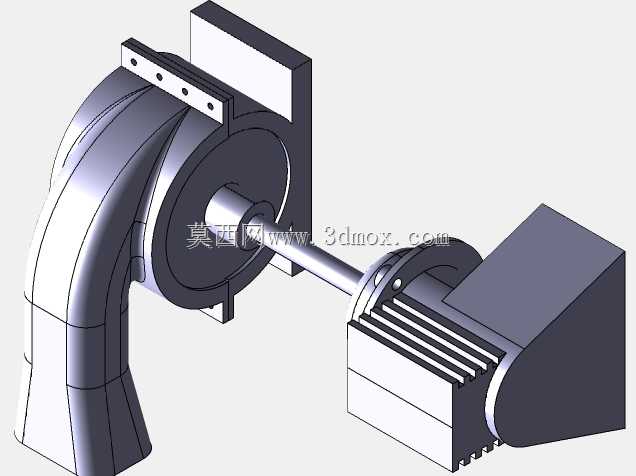

　　在工业厂房通风换气、生产工序送风助燃、物料气力输送、除尘系统负压引流等场景中，这类离心结构的鼓风设备是极为常见的通用动力单元，区别于轴流风机的大流量低风压特性，该类蜗壳式结构能够输出更高的静压，适配需要克服较长管路阻力、或者定向高压送风的工况。从结构设计逻辑来看，整机采用分体式布局，左侧为冲压成型的红色蜗壳风轮腔体，右侧为配套的驱动动力单元，两者通过同轴直连的方式传递扭矩，省去了皮带传动带来的张紧维护需求，同时也缩小了整机的轴向安装尺寸，适合在设备集成空间紧凑的生产线旁侧安装。蜗壳部分的流道采用渐开线轮廓设计，进风口位于风轮轴向中心位置，出风口沿蜗壳切线方向延伸出方形接口，这种结构能够让气流在风轮离心力作用下沿流道逐步升压，最终从出风口稳定输出，避免了流道突变带来的紊流噪音与风压损失，蜗壳底部设置的一体式安装支座带有两个平行的安装平面，预留的螺栓孔位可以直接与设备机架或者混凝土基础通过螺栓锁紧，安装时需要保证支座平面的水平度偏差不超过千分之二，避免运行过程中因同轴度偏差带来的轴承额外磨损。

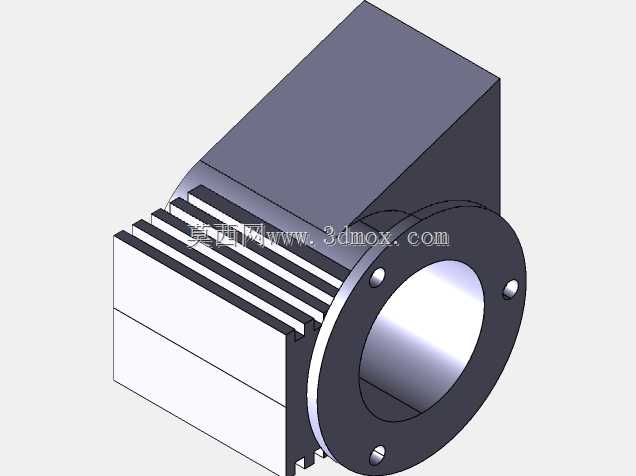

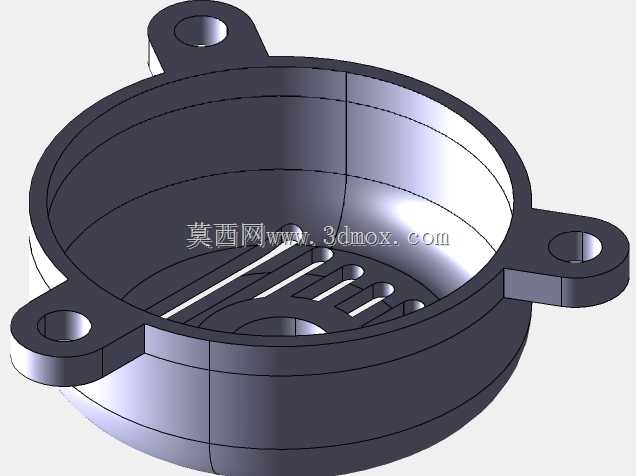

　　右侧的驱动单元外壳采用散热筋结构设计，沿轴向均匀分布的凸起筋条能够增大壳体与空气的接触面积，在设备连续运行时通过自然对流带走绕组产生的热量，无需额外加装散热风扇即可满足常规工况下的散热需求，驱动单元与蜗壳连接的端盖位置设置了密封结构，能够防止输送介质中的粉尘进入轴承腔，延长润滑脂的更换周期。从安装边界尺寸来看，整机横向总长度控制在适配常规小型设备配套的范围，蜗壳部分的径向最大尺寸小于驱动单元的对角线安装尺寸，在进行设备布局时，需要在蜗壳进风口侧预留不小于风轮直径1.2倍的进气空间，避免进气受阻导致风量衰减，出风口位置可以根据实际管路走向对接方形通风管道，接口处需要加装密封胶条防止漏风。

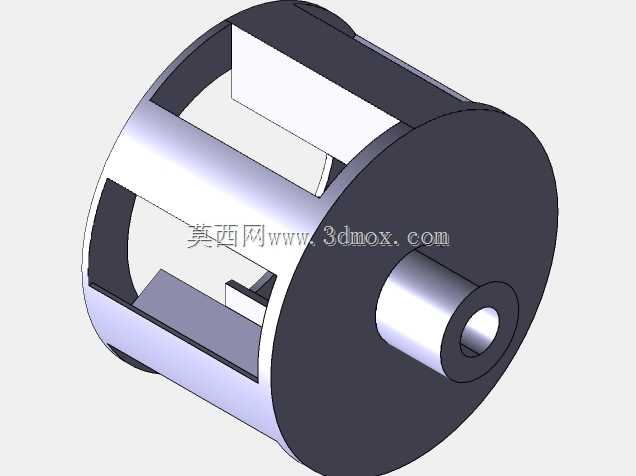

　　在实际选型应用中，这类鼓风设备常被配套在小型工业锅炉的送风环节，为炉膛燃烧提供足够的助燃空气，也可以集成在小型除尘设备中作为负压动力源，将含尘气体吸入除尘腔体，部分物料输送场景中也会用其提供低压气流，推动轻质颗粒沿管路输送。设计过程中针对风轮的动平衡精度做了对应优化，每片叶片的冲压成型角度偏差控制在±0.5度以内，装配后整体动平衡等级达到G6.3标准，能够保证在额定转速下运行时的振动值控制在允许范围内，减少对周边精密设备的振动干扰。

　　整机的外露金属部件均做了对应表面处理，蜗壳部分的红色涂层不仅起到防锈作用，也能在车间复杂环境中起到明显的安全标识作用，提醒运维人员注意设备的旋转部件风险，驱动单元的壳体采用金属原色氧化处理，兼顾散热性能与防锈能力。在日常运维层面，该结构的设备无需复杂的拆解维护，仅需要定期检查连接螺栓的紧固力矩、轴承位置的温升情况，以及进风口位置的过滤装置是否堵塞，即可保证长期稳定运行，相较于其他结构的送风设备，这种直连式离心鼓风机的结构件数量更少，故障点相对集中，非常适合在连续运行的生产场景中使用。
