十字轴式万向铰接传动接头结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780576
  • 十字轴式万向铰接传动接头结构设计
  • 十字轴式万向铰接传动接头结构设计
  • 十字轴式万向铰接传动接头结构设计
  • 十字轴式万向铰接传动接头结构设计
  • 十字轴式万向铰接传动接头结构设计
  • 十字轴式万向铰接传动接头结构设计

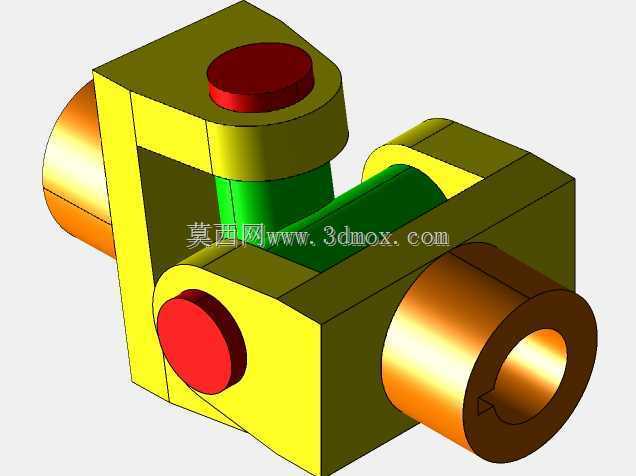

  在各类需要轴线夹角补偿的传动场景中,这类十字轴式万向铰接接头是应用极为广泛的基础传动部件,区别于刚性联轴器无法补偿轴系偏移的特性,该结构可实现两相交轴之间的旋转运动传递,允许被连接的两根轴在一定角度范围内存在轴线偏斜,适配安装过程中出现的同轴度误差,或是设备运行过程中因机架形变、部件位移带来的轴系角度变化。

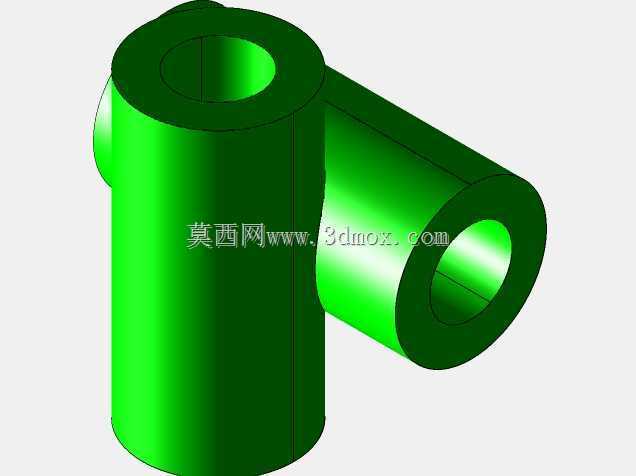

  从实际应用场景来看,这类接头常出现在需要变角度传递扭矩的工位,比如多段衔接的输送线传动端、小型工装夹具的角度调节传动链路、非标设备中跨工位的动力传递节点,部分小型精密设备的进给机构中也会采用同结构的微型万向接头,用来抵消安装位偏差带来的传动卡滞问题。不同于等速万向节的复杂结构,该款接头采用最经典的十字轴铰接形式,结构组成简单,两个叉形接头分别对接输入与输出轴,中间通过十字形的横轴实现两个方向的转动自由度,叉形接头的轴孔与十字轴的轴颈采用间隙配合,保证转动过程中无卡滞,同时配合端面的限位结构防止轴颈脱出,日常维护仅需定期在配合面加注润滑脂即可,故障率远低于复杂结构的联轴器。

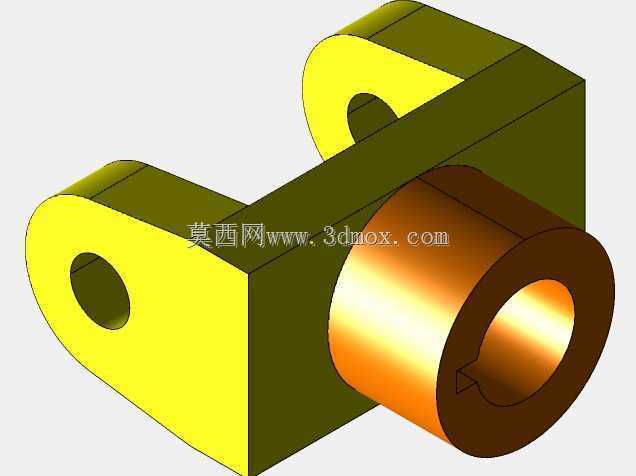

  设计这类接头时,首先要明确两端轴的连接形式,图中结构两端采用的是通孔轴套结构,可通过顶丝或者键连接与配套的轴端固定,轴套的内径尺寸需要匹配常用的传动轴径规格,轴套的有效配合长度要满足扭矩传递的挤压强度要求,避免配合长度过短导致轴孔接触面压溃。叉形臂的厚度需要根据额定传递扭矩核算抗弯强度,十字轴的轴颈直径要满足剪切强度要求,同时要控制两个叉形接头的摆动角度范围,常规该规格的万向接头允许的两轴最大夹角在35°到45°之间,角度过大会导致十字轴轴颈的受力情况恶化,大幅缩短使用寿命。

  安装边界方面,这类接头的整体外形轮廓要考虑摆动过程中的最大外廓尺寸,避免设备运行时接头与周边的机架、管线发生干涉,叉形接头的端面到十字轴中心的距离决定了接头的最短安装长度,选型时需要预留足够的轴向窜动空间,防止轴系热胀冷缩时接头承受额外的轴向力。轴套的端面要做倒角处理,方便轴端插入安装,十字轴的两个轴颈要保证垂直度公差,否则会导致传动过程中出现周期性的转速波动,加剧整个传动链路的振动。

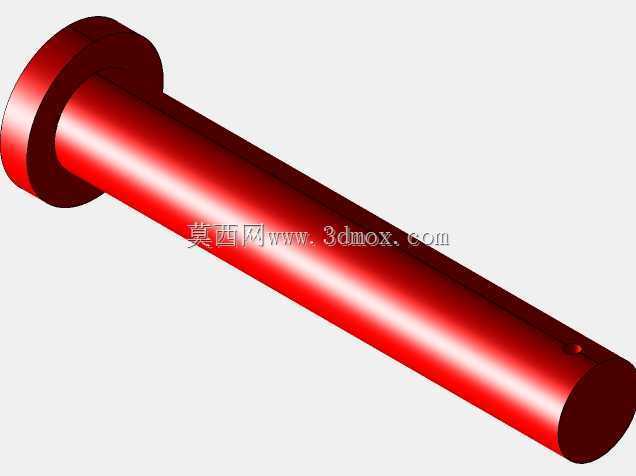

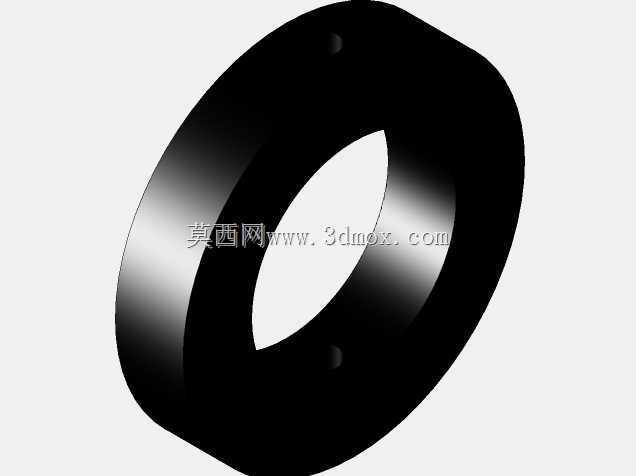

  从结构细节来看,两个叉形接头的铰接槽宽度要略大于十字轴的对应配合尺寸,预留合理的装配间隙,槽口的边缘要做圆角过渡,避免应力集中导致叉形臂在交变载荷下出现断裂。端面的红色封盖结构用来封堵十字轴轴颈的安装位,同时可以储存少量润滑脂,减少配合面的磨损,轴套外圆的加工精度不需要过高,只要保证内孔的尺寸精度与同轴度即可,降低不必要的加工成本。这类结构的万向接头不具备等速传动特性,当两轴存在夹角时,输出轴的转速会呈现周期性波动,夹角越大波动幅度越明显,因此在对转速稳定性要求较高的传动场景中,通常会成对使用万向接头,通过合理布置中间轴的角度来抵消转速波动,单只使用时更适合转速不高、对转速均匀性要求不严格的手动调节机构或者低速传动工位。

  在实际建模过程中,需要重点校验十字轴与叉形臂的干涉情况,当接头摆动到最大夹角时,叉形臂的内侧不能与十字轴的本体发生碰撞,同时要保证轴套与对接轴的配合面有足够的接触面积,键槽的位置要避开叉形臂的受力薄弱区,顶丝孔的位置要对应轴端的平面,保证锁紧可靠不会松脱。
