CA6140机床传动用直齿圆柱齿轮结构

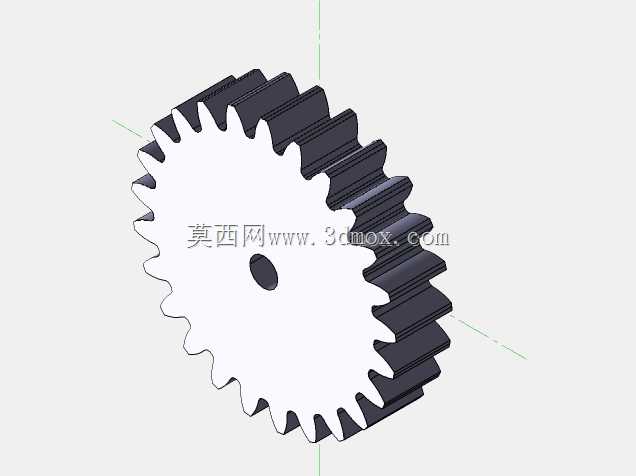

　　在普通卧式车床的主传动与进给传动链路中，这类直齿圆柱齿轮是承担定比扭矩传递的核心基础零件，本次呈现的齿轮适配CA6140系列车床的主轴箱变速组安装位，在实际机床运行过程中，它与同模数的配对齿轮保持恒定传动比啮合，将主轴电机输出的扭矩按照固定速比传递至下一传动级，保障车床切削作业时转速输出的稳定性。从结构设计逻辑来看，该齿轮采用标准渐开线直齿齿形，齿向与齿轮轴线完全平行，相比斜齿圆柱齿轮，直齿结构不存在轴向分力，安装时无需额外配置承受轴向载荷的推力轴承，能够简化主轴箱内部的支撑结构布局，降低装配环节的调整难度，同时直齿啮合的传动效率更高，在中低速、中等载荷的车床传动工况下，传动损耗可控制在合理区间内，完全满足普通车床车削外圆、端面、

　　内孔等常规工序的动力传递需求。齿轮的中心孔为标准圆柱通孔，与传动轴采用过渡配合定位，装配时通过平键实现周向固定，避免齿轮在传递扭矩时与轴发生相对转动，齿轮的轮毂厚度经过匹配计算，既能够保证与轴的配合长度足够，传递额定扭矩时不会出现配合面压溃失效，又不会占用过多主轴箱内部的轴向安装空间，给相邻的变速滑移齿轮、换挡机构留出足够的动作行程。齿宽参数的设定结合了CA6140车床对应传动级的额定载荷计算，齿面接触强度与齿根弯曲强度均按照机床通用齿轮的设计规范校核，在额定切削载荷下，齿面不会出现过早点蚀，齿根也不会发生弯曲断裂，能够匹配车床长期三班制连续作业的使用需求。齿顶圆与齿根圆的尺寸严格遵循标准模数系列参数，齿顶高系数取标准值1，

　　顶隙系数取0.25，保证啮合时两齿轮齿顶与对方齿根之间留有合理间隙，既可以储存润滑油改善啮合面的润滑条件，又能避免加工、装配存在微小误差时出现齿顶与齿根的干涉卡滞。从安装边界来看，该齿轮装入主轴箱对应轴位后，齿顶圆与箱体内壁之间留有足够的安全间隙，不会在齿轮高速旋转时与箱体、相邻轴上的零件发生刮碰，齿轮两端面与相邻的轴套、轴承端面的间隙控制在合理范围，既不会因为间隙过小导致运转时端面摩擦发热，也不会因为间隙过大造成齿轮轴向窜动量超标，影响传动平稳性。在实际应用场景中，这类直齿轮除了适配CA6140车床的主轴箱传动，同结构参数的齿轮也可用于其他通用机械设备的定比传动机构，比如小型输送机的驱动辊传动、普通钻床的进给传动、

　　轻工机械的动力传递链路等，只要传动比、载荷、安装尺寸匹配即可替换使用。设计这类齿轮时，首先需要根据传动链路的额定传递功率、输入转速计算出所需的模数，再结合传动比要求确定齿数，之后根据安装空间的限制调整轮毂、轮辐的结构尺寸，对于中小尺寸的传动齿轮，通常采用实心轮体结构，就像本次呈现的结构一样，省去轮辐减重的设计，既能够简化加工工序，降低制造成本，又能保证轮体的整体刚性，避免高速旋转时出现轮体变形。齿面的加工精度按照普通机床传动齿轮的等级选取，能够满足啮合时的平稳性要求，减少传动过程中的冲击与噪声，在车床运转时，即使是主轴正反转切换的瞬间，直齿结构的啮合间隙也能保证动力传递的响应速度，不会出现明显的传动滞后，保障操作者进刀、退刀操作的动作准确性。需要注意的是，这类直齿轮在装配时需要保证两啮合齿轮的轴线平行度误差在允许范围内，否则会出现轮齿偏载，导致局部齿面磨损加快，缩短齿轮的使用寿命，同时润滑脂或润滑油的加注需要覆盖整个啮合齿面，在齿轮旋转时能够在齿面形成稳定的油膜，降低齿面的磨损速率，延长零件的更换周期。
