CA6140车床排挡用直齿圆柱传动齿轮

　　在普通卧式车床的进给与主轴变速传动链中，排挡机构的传动齿轮是直接决定挡位切换顺畅度、动力传递稳定性的核心执行零件，本次呈现的直齿圆柱齿轮，正是适配CA6140系列车床排挡单元的专用传动构件。从实际机加工车间的设备运维场景来看，CA6140作为国内应用覆盖面极广的通用卧式车床，其主轴箱内的排挡齿轮长期处于频繁换挡、带载啮合的工作状态，齿面磨损、齿根疲劳裂纹是这类零件最常见的失效形式，一旦齿轮精度超差，会直接导致挡位挂接不到位、传动异响、切削过程中掉挡等问题，直接影响轴类、盘类零件的车削加工精度，严重时还会打齿损毁相邻传动构件，造成主轴箱整体故障。

　　从设计逻辑上看，这款排挡齿轮采用标准渐开线直齿齿形，齿顶圆、齿根圆的过渡圆角经过优化，齿向无螺旋角，完全匹配CA6140车床主轴箱内排挡滑移齿轮的安装滑移需求——直齿结构的优势在于轴向滑移挂挡时无额外轴向分力，拨叉推动齿轮沿花键轴移动时阻力更小，换挡操作的手感更清晰，不会出现斜齿轮滑移时的卡滞、别劲问题。齿轮中心的通孔为适配花键轴的安装基准，孔的尺寸公差、形位公差严格对应车床主轴箱内对应安装轴的配合要求，安装时无需额外修配即可保证齿轮的径向跳动、端面跳动控制在允许范围内，避免啮合时出现单侧齿面受力过载的情况。

　　从功能特性层面来说，这款齿轮的齿数、模数经过匹配CA6140车床的传动比参数设计，啮合时的重合度满足车床变速传动的载荷要求，在低速重切削、高速精车的不同工况下，都能保证动力传递的平稳性，不会因为传动间隙过大导致加工表面出现振纹。齿面的设计精度等级对应普通车床传动齿轮的常规要求，既不会因为精度过高造成加工成本不必要的提升，也不会因为精度不足导致传动噪声过大、使用寿命缩短。齿轮的轴向厚度严格匹配排挡机构的滑移行程边界，安装后齿轮在花键轴上的滑移距离刚好覆盖各个挡位的啮合位置，不会出现超程脱挡或者行程不足挂挡不到位的问题。

　　在实际设备维修与备件替换场景中，这类齿轮的安装边界需要重点核对：齿轮的齿顶圆直径不能与主轴箱内壁、相邻轴上的传动构件发生运动干涉，中心孔的花键规格必须与原配轴完全一致，端面的拨叉槽尺寸要和换挡拨叉的配合端匹配，否则安装后会出现拨叉推动阻力大、齿轮定位不准的问题。不同于通用标准齿轮，这款排挡齿轮的齿宽、轮毂长度都是针对CA6140车床的主轴箱内部空间定制，替换安装时不需要对周边构件做任何改动，直接按照原厂装配流程即可完成更换，更换后只要调整好拨叉的位置间隙，就能恢复车床原有的排挡操作手感与传动精度。

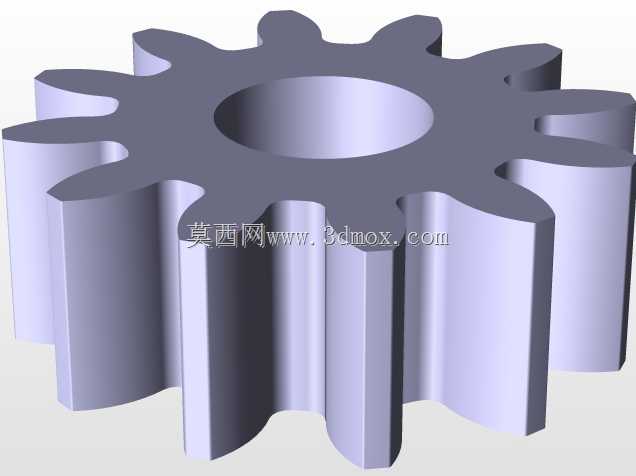

　　从建模的工程实用性角度，这个齿轮的三维模型完整还原了齿形渐开线、中心安装孔、轮毂过渡等所有结构细节，没有做简化处理，在做车床主轴箱的传动仿真、备件加工的数控编程参考、设备维修的装配模拟时，都可以直接调用模型进行尺寸核对、运动干涉检查，避免实际加工或者装配时出现尺寸偏差。对于机床维修单位、机械加工实训教学场景来说，这类精准的备件模型可以大幅降低测绘成本，减少备件加工的出错概率，也能帮助设备运维人员更直观地理解排挡机构的传动逻辑，在故障排查时快速定位齿轮磨损、啮合异常的问题点。
