四缸四冲程发动机曲柄连杆机构装配演示

项目分类:发动机 发布时间:2024-01-09 ID:722208
  • 四缸四冲程发动机曲柄连杆机构装配演示
  • 四缸四冲程发动机曲柄连杆机构装配演示
  • 四缸四冲程发动机曲柄连杆机构装配演示
  • 四缸四冲程发动机曲柄连杆机构装配演示

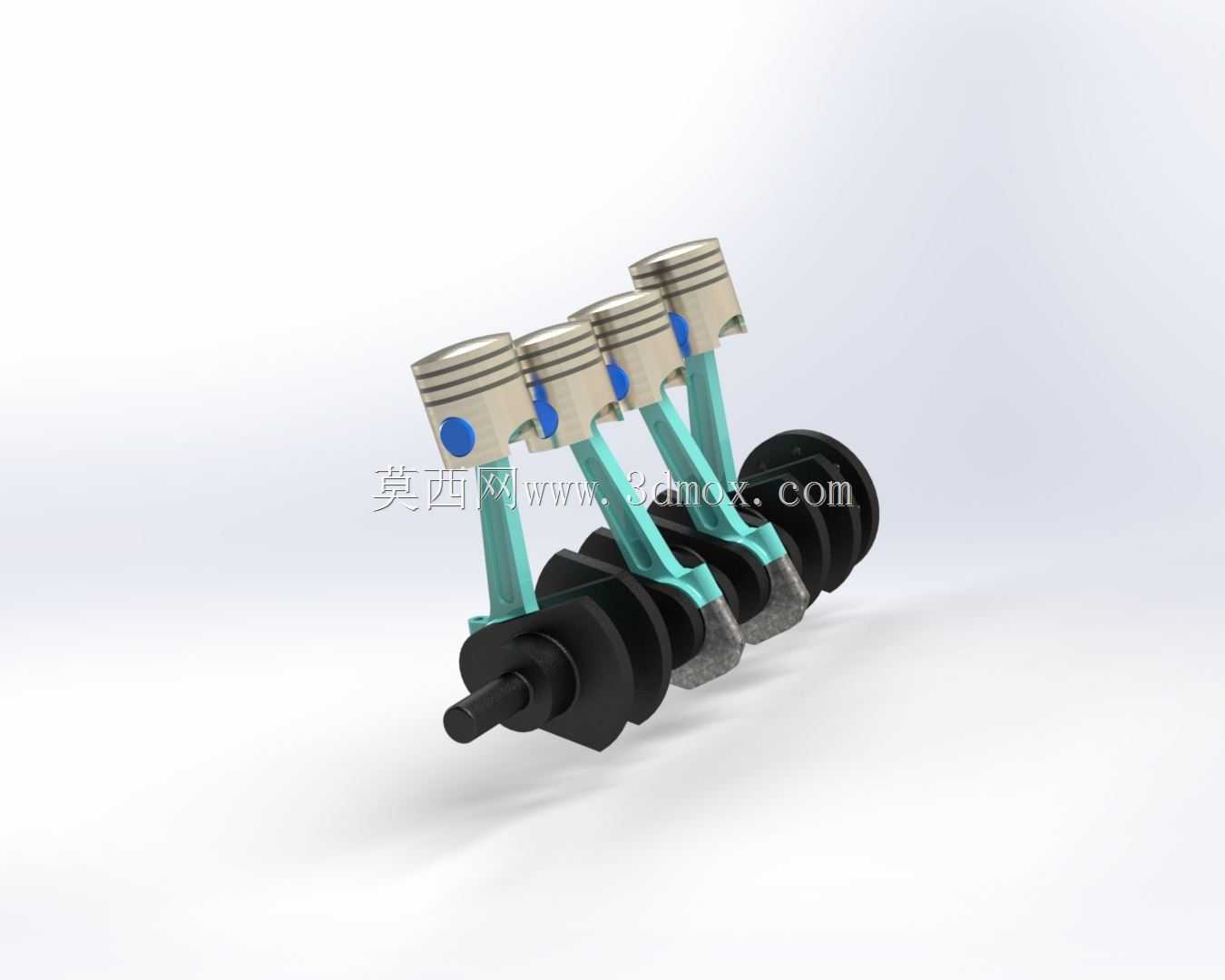

  这套三维装配内容聚焦直列四缸四冲程发动机核心运动组件,完整还原活塞、连杆、曲轴的配合关系与运动逻辑,可直接用于内燃机结构教学、动力总成方案验证、维修实训场景的演示素材。从实际工程应用来看,这类曲柄连杆组件是往复式内燃机的核心动力转换单元,广泛搭载于民用乘用车、小型工程机械、农用动力设备中,负责将燃烧室内燃气爆发产生的直线往复推力,转化为曲轴的旋转扭矩输出,为整套设备提供持续动力源。

  设计层面完全遵循量产内燃机的结构逻辑:活塞部分采用三道环槽结构,分别对应气封、油刮功能,活塞销孔采用全浮式设计边界,预留了活塞销与连杆小头的配合间隙,可直观展示热态工况下的膨胀补偿空间;连杆采用工字型截面结构,在保证抗弯抗扭强度的前提下尽可能降低往复运动质量,减小高转速下的惯性载荷,连杆大头采用剖分式结构,匹配轴瓦安装位,完全符合实际发动机的装配工艺逻辑,可清晰展示连杆与曲轴连杆轴颈的配合关系。曲轴部分采用全支撑结构设计,四个连杆轴颈对应四个气缸的做功相位,相邻缸轴颈错开180度,完全匹配四冲程发动机的点火顺序要求,平衡块的外形与配重位置经过运动学验证,可抵消往复运动与旋转运动产生的一阶、二阶惯性力,降低整机运行振动。

  从安装边界来看,整套组件的轴向定位以曲轴两端主轴颈为基准,径向配合间隙严格参照内燃机设计规范,活塞在上止点位置时,活塞顶部与气缸盖下平面预留了合理的压缩余隙,避免热态膨胀后出现气门碰活塞、活塞顶撞缸盖的故障;连杆摆动角度覆盖活塞全行程范围,不存在与气缸壁、曲轴箱内壁的运动干涉,所有配合面的公差带都符合量产零部件的加工精度要求。

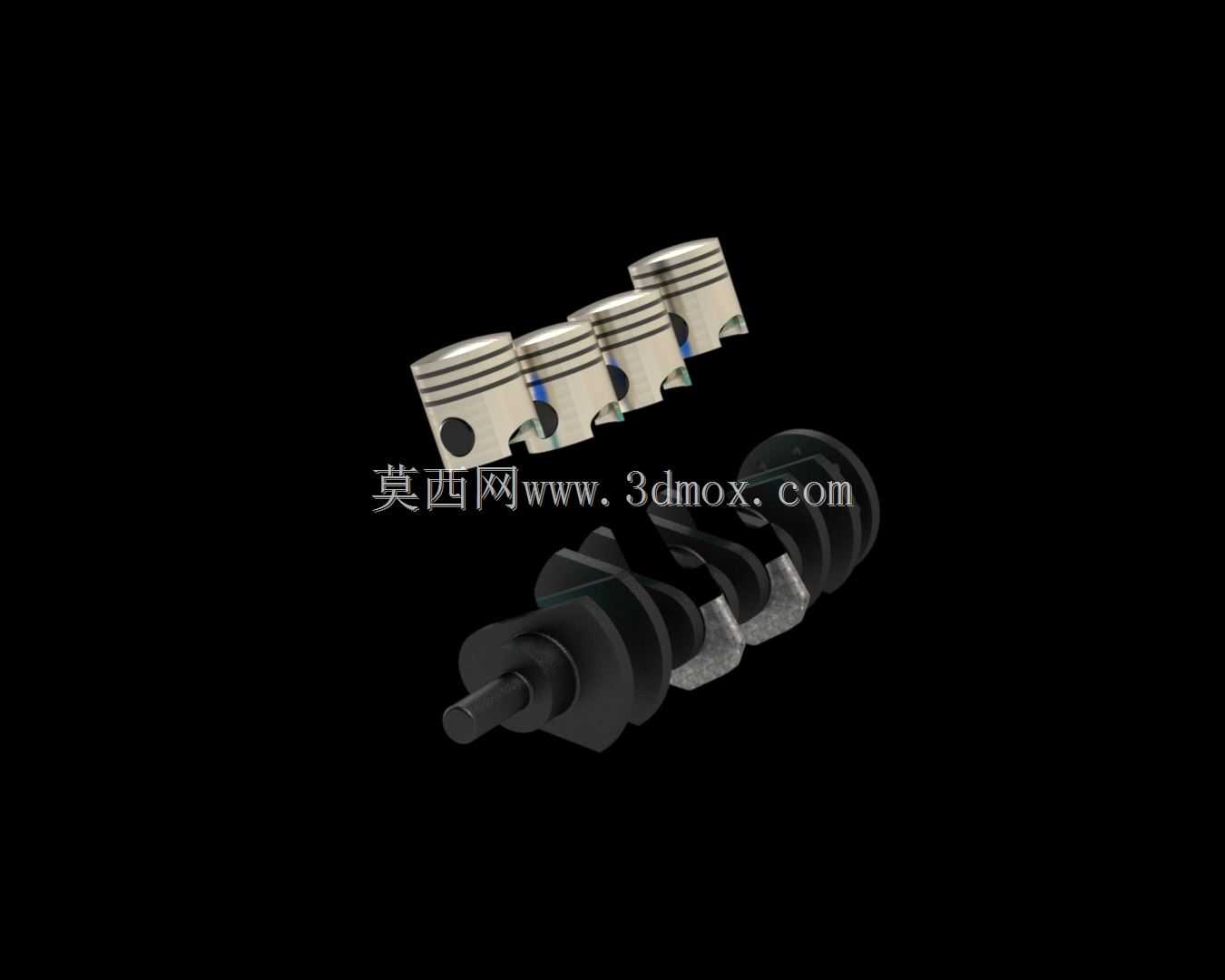

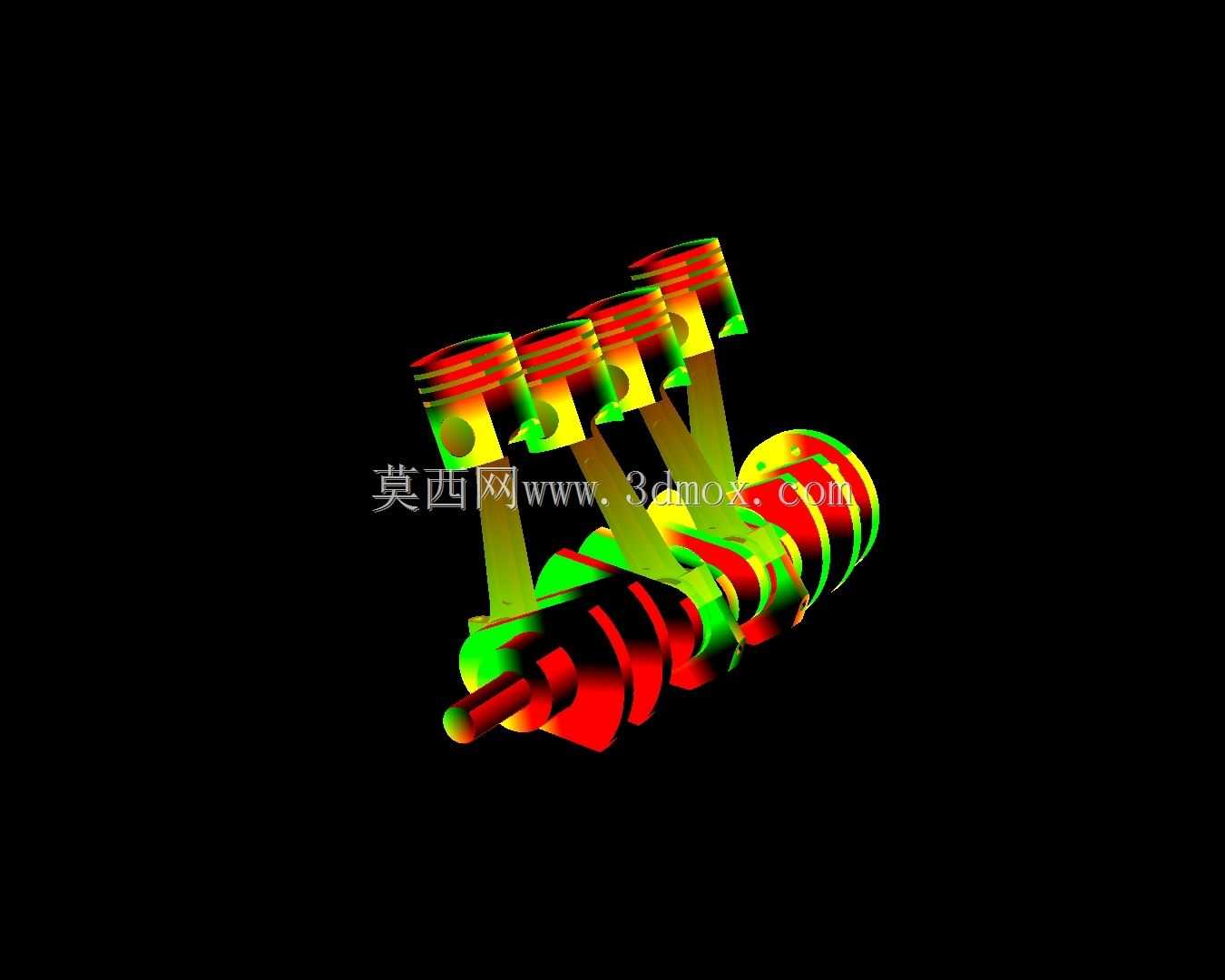

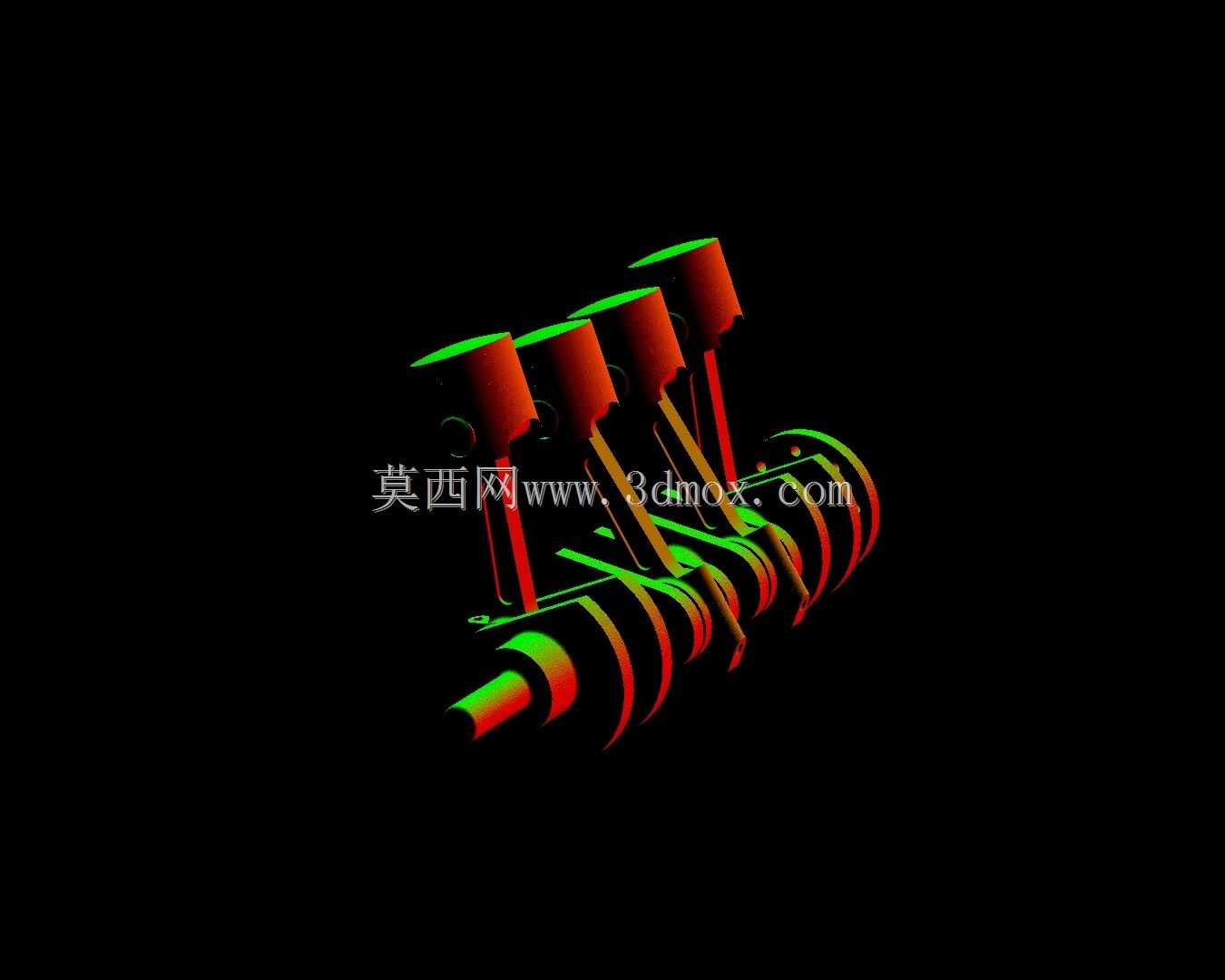

  不同于静态的零件模型,这套内容完整还原了装配流程与运动过程:装配阶段可清晰展示从曲轴落位、连杆活塞组件穿装入缸、连杆大头与曲轴轴颈紧固的完整工艺顺序,每个步骤的配合关系都清晰可见,可用于装配工艺培训,帮助一线装配人员、维修技师快速理解组件的配合逻辑;运动演示阶段完整覆盖进气、压缩、做功、排气四个冲程的活塞运动状态,可直观展示不同气缸的做功相位差,理解曲轴旋转两周完成一个完整工作循环的原理,对于刚接触内燃机结构的学习者而言,可快速建立曲柄连杆机构的运动逻辑认知,避免二维图纸带来的空间理解偏差。

  在结构设计验证场景中,这套装配模型可用于检查运动干涉、验证活塞行程与曲轴回转半径的匹配关系,确认连杆摆角是否在合理设计区间内,避免出现连杆侧压力过大导致的气缸偏磨问题;在教学场景中,可配合剖面展示功能,让学习者直观看到内部组件的运动状态,理解四冲程发动机的动力产生逻辑,相比传统的拆切实物教具,三维演示可反复调整视角、暂停观察特定位置的配合状态,大幅降低教学成本;在维修实训场景中,可用于演示活塞连杆组的拆装顺序、螺栓紧固要求,帮助维修人员快速掌握核心组件的装配要点,减少实机操作中的失误。整套模型的结构比例完全参照量产1.6L排量级直列四缸汽油机的核心参数,活塞直径、行程、曲轴回转半径、连杆长度的比例关系都符合工程实际,不存在结构失真问题,可作为内燃机结构设计的参考基准,也可作为动力总成科普、职业技能培训的可视化素材。
