汽车维修用发动机翻转支撑支架结构

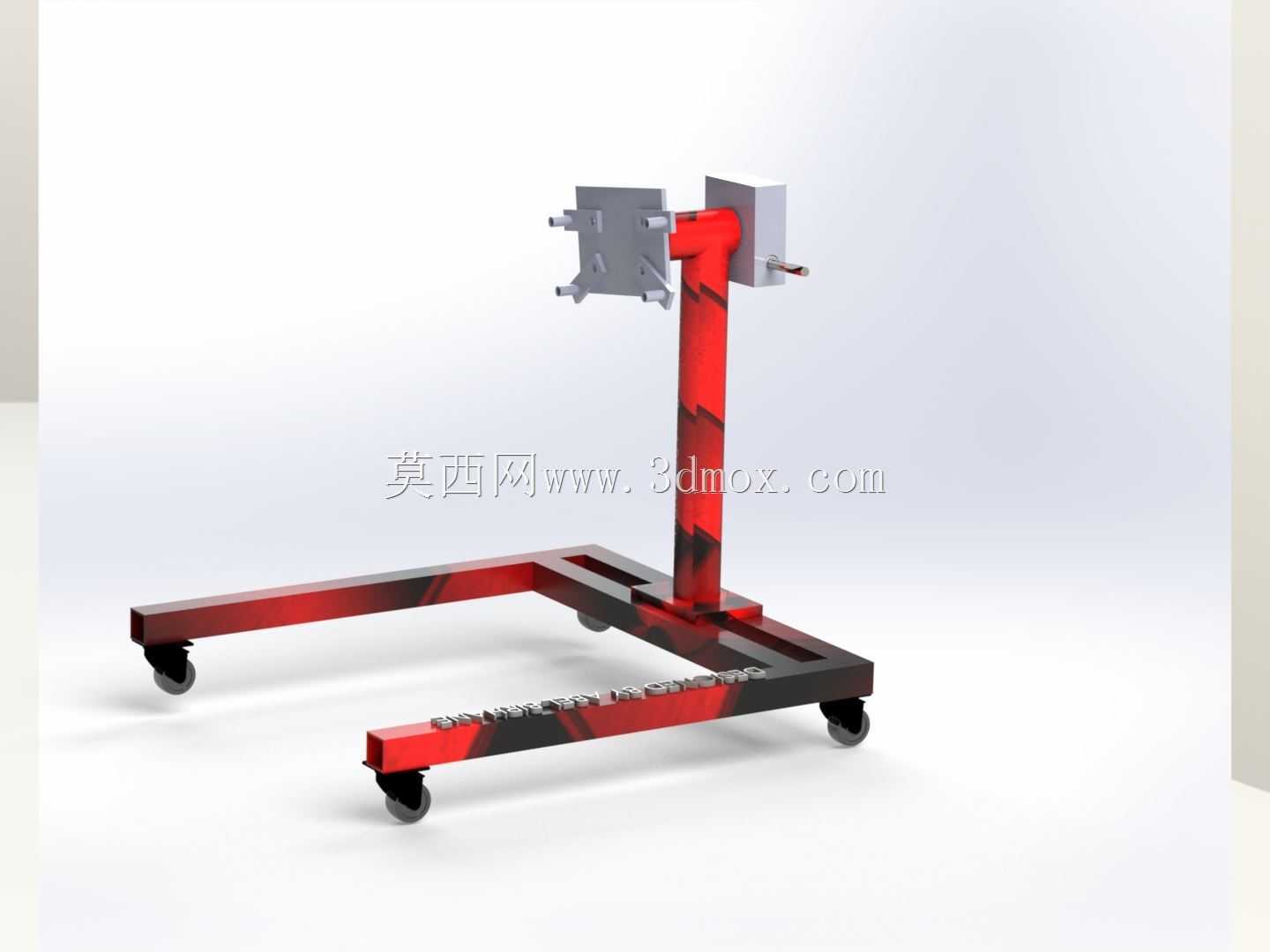

　　在汽车售后维修、发动机再制造以及动力总成拆解实训场景中，这类移动式发动机支撑支架是工位上的核心辅助工装，区别于固定式发动机台架，它的移动属性可以适配多工位流转需求，不需要额外配置吊装设备就能完成发动机在拆解区、清洗区、装配区之间的转运，大幅降低维修过程中的吊装等待时间，也减少了频繁吊装带来的部件磕碰风险。从结构功能来看，这套支架采用H型落地底座搭配单立柱悬臂的布局，底座下方配置四个万向脚轮，其中两个带锁止结构，移动时可以灵活转向，到位后锁止脚轮就能保证作业过程中支架不会发生位移，避免作业安全隐患。立柱上的翻转连接头可以实现发动机360度周向旋转，并且在任意角度锁止，维修人员可以根据作业需求调整发动机姿态，

　　不需要俯身或者垫脚就能触及发动机各个方位的螺栓、管路接口，不管是拆解油底壳、拆装缸盖还是调整正时机构，都能找到最舒适的作业角度，降低长期俯身作业带来的职业劳损。设计过程中首先要明确承重边界，这套支架的额定承载上限对应210公斤级别的乘用车主发动机，适配丰田兰德酷路泽这类硬派越野车型的动力总成，安装接口的孔位是对应机型的缸体侧面安装螺柱位置设计的，连接臂上的可调滑块可以在一定范围内调整安装间距，兼容同系列不同排量机型的安装孔距偏差，不需要额外制作转接板就能完成装夹。主杆采用矩形钢管焊接结构，焊缝位置做了满焊处理并打磨应力集中区域，避免长期承重出现焊缝开裂的问题，安装板上的连接孔做了沉台处理，连接螺栓拧紧后不会突出安装面，

　　防止旋转过程中螺栓剐蹭立柱或者周边工装。手柄结构设置在翻转机构的侧边，转动时的力臂长度经过优化，单人就能轻松完成满负载状态下的角度翻转，不需要额外借力。支腿部分的长度设计充分考虑了防倾覆需求，H型底座的横向跨距达到1.2米，纵向延伸长度0.8米，即使发动机重心偏向一侧，在翻转到极限角度时也不会出现侧翻问题，底座的下沿距离地面高度控制在10厘米以内，脚轮安装位置内收在支腿内侧，避免作业过程中脚轮磕碰人员脚部。主梁上预留了工具挂点，可以临时挂接扳手、接杆等常用维修工具，减少工具来回取放的时间。整体的安装边界需要注意，支架总高度在发动机装夹后，发动机最低点距离地面保持1米的高度，这个高度既保证了下方有足够空间放置接油盘承接废机油，

　　也不会因为高度过高导致整机重心上移影响稳定性。立柱与底座的连接位置做了三角加强筋焊接，强化立柱根部的抗弯折能力，毕竟发动机装夹后所有的载荷都集中在立柱根部，这个位置的强度直接决定了整套支架的使用寿命。在受力分析阶段，重点校核了翻转连接轴的剪切强度、立柱的抗弯截面模量以及底座支腿的抗压变形量，确保在满负载长期静置或者频繁翻转的工况下，结构变形量控制在0.2毫米以内，不会因为变形导致翻转卡滞或者连接螺栓受力异常。装配过程中，翻转机构的转轴位置加装了耐磨铜套，减少转动过程中的磨损，延长维护周期，铜套上设计有注油孔，可以定期加注润滑脂保证转动顺畅，不会出现卡顿或者异响。这套支架的结构没有采用复杂的铸件结构，全部采用标准型材焊接加工，普通的机加工车间就能完成制作，加工成本可控，同时焊接结构的抗冲击性能优于铸件，在维修车间这种复杂工况下，即使偶尔受到工具磕碰也不容易出现开裂损坏。日常维护只需要定期检查脚轮的转动灵活性、连接螺栓的预紧力以及转轴的润滑状态即可，不需要复杂的保养流程，非常适合各类维修厂、职业院校汽修实训车间以及发动机再制造车间使用，相比市面上的通用型支架，它的安装接口针对性更强，装夹对应机型时不需要额外调整，装夹效率更高，同时承重冗余量充足，长期使用也不会出现结构变形问题。
