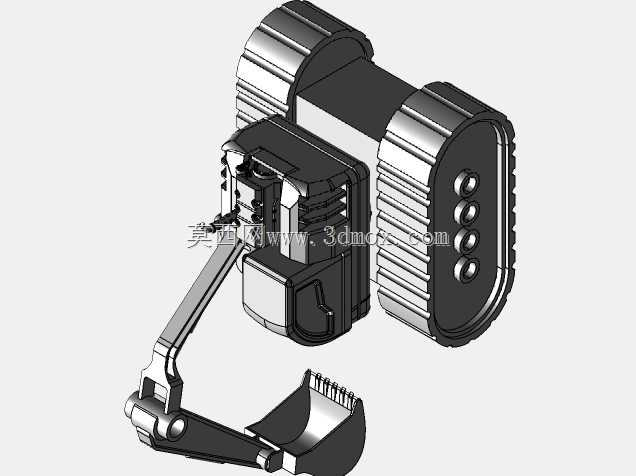

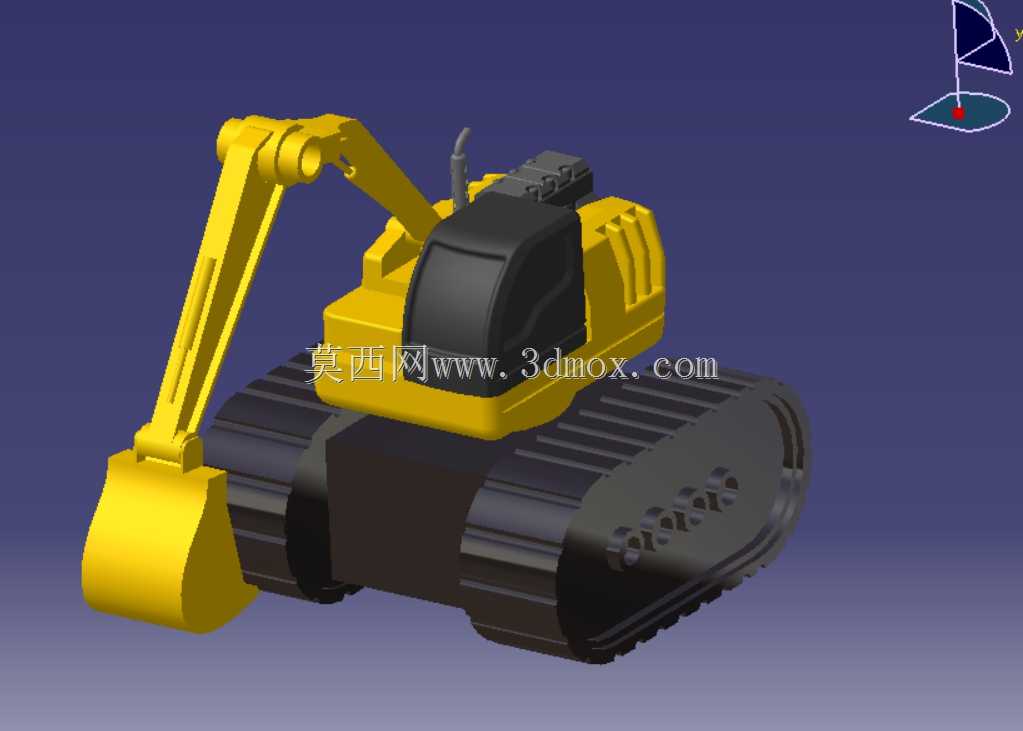

小型履带式液压挖掘机械三维结构

　　这款小型履带挖掘设备的三维结构，首先围绕狭小场地作业的核心需求展开设计，区别于大型矿用挖掘设备的大尺寸构型，整体轮廓紧凑，可适配城镇管网开挖、庭院土方整理、小型农田水利修整、室内拆除作业等空间受限的施工场景，履带底盘的接地长度与轨距经过匹配调校，在软质泥地、碎石路面、硬化铺装地面都能保持足够的附着牵引力，同时避免对铺装地面造成过度压损，底盘上部的回转支承连接上车结构，可实现360度全回转作业，无需频繁调整整机站位就能覆盖周边作业半径内的施工点位，减少设备反复移位的操作耗时。

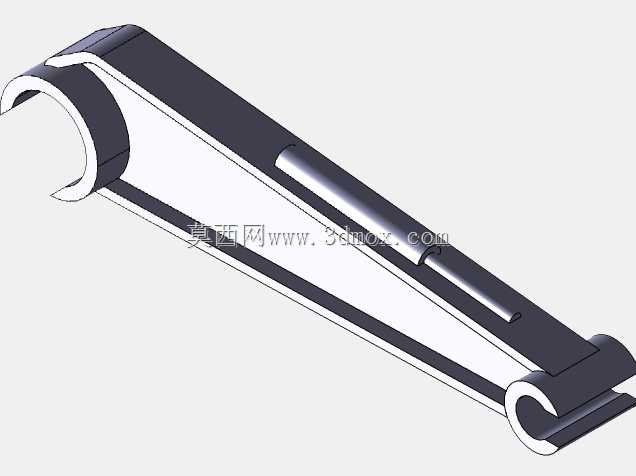

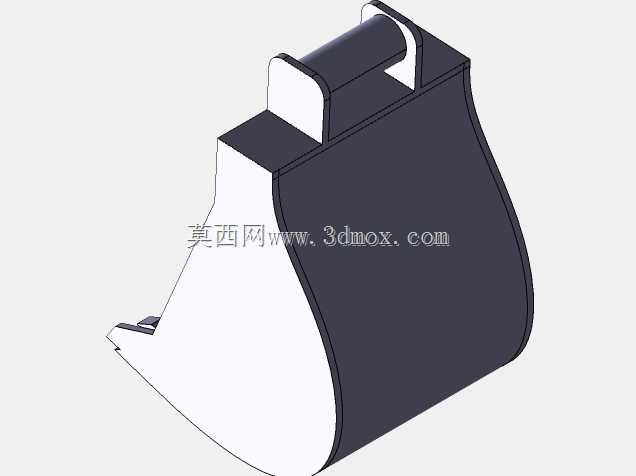

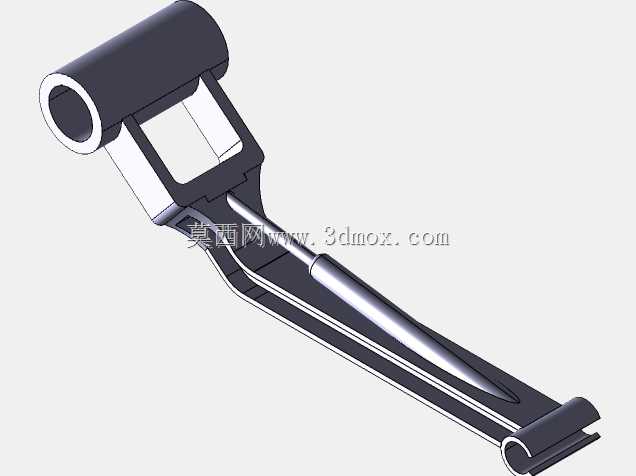

　　作业装置采用经典的反铲工作臂构型，由动臂、斗杆、挖斗三段铰接结构组成，各铰接点的位置参数经过运动学校核，确保挖掘过程中斗齿的挖掘轨迹覆盖常用的开挖深度、卸载高度与作业半径范围，动臂的举升角度、斗杆的收放角度、挖斗的翻转角度都预留了足够的运动余量，不会在极限作业位置出现结构干涉，挖斗的斗容匹配整机的作业功率，针对小型土方作业的装载需求设计，斗齿的排布角度兼顾切入土层的阻力与装载满斗率，斗背的加强筋结构可应对挖掘硬质土层、碎石层时的冲击载荷，避免长期作业出现结构变形。

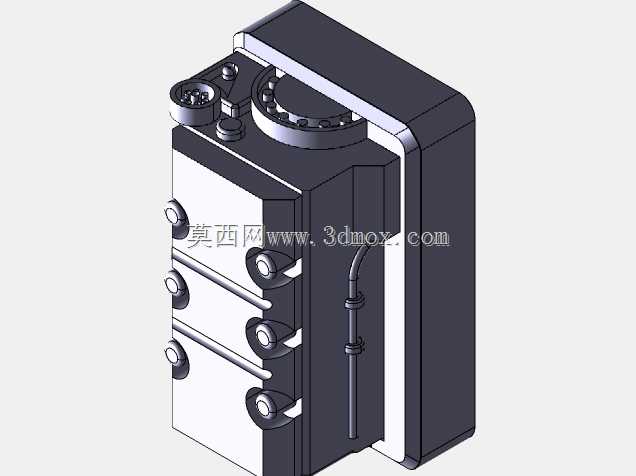

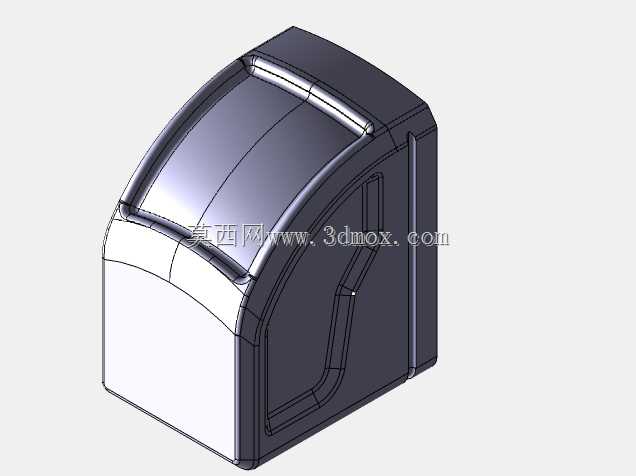

　　上车部分的布局围绕配重与作业稳定性的平衡设计，动力舱、操作舱的位置经过重心测算，在作业臂伸出至最大挖掘半径时，整机的重心投影始终落在履带接地的支撑多边形范围内，不会出现倾翻风险，动力舱的外形做了圆弧过渡处理，既预留了内部动力元件、液压阀组、散热系统的安装空间，也避免作业过程中凸起结构与周边障碍物发生刮碰，操作舱的视野范围经过校核，操作人员坐在舱内可直接观察到挖斗的作业位置、履带周边的行走区域，减少作业视野盲区。

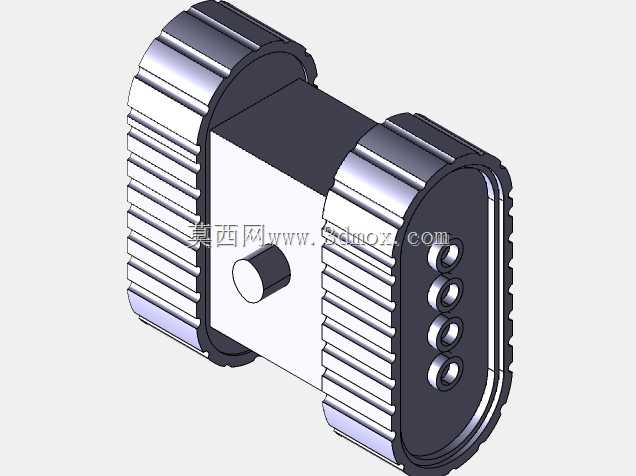

　　履带行走部分的结构采用整体式履带架设计，支重轮、引导轮、驱动轮的排布符合履带张紧的受力要求，履带板的表面做了防滑齿结构，在坡道作业时可提供足够的防滑力，履带张紧装置的调节行程预留了足够的余量，可应对履带长期使用后的磨损伸长量调整，行走马达的安装位置隐藏在履带架内侧，避免作业过程中落石、土方撞击造成元件损坏。

　　从安装边界来看，整机的最大宽度控制在小型设备通行的标准范围内，可通过常规的庭院院门、乡村狭窄道路，无需额外拆解就能完成转场运输，上部结构的最大高度满足低矮空间的作业通行要求，可进入层高有限的厂房内部、地下管廊区域开展拆除、清淤作业，各液压管路的排布沿着结构件的内侧走线，管夹的固定位置避开了运动部件的运动轨迹，不会在作业臂摆动、上车回转过程中出现管路拉扯、磨损的问题，铰接点的销轴安装位置预留了润滑注油的操作空间，日常维护时可直接完成注油保养，无需拆解周边附属结构。

　　设计过程中针对不同作业工况的受力情况做了结构强度校核，在挖掘工况下，工作臂各铰接点的受力、底盘的支撑反力都经过载荷验算，主要受力板材的厚度选择兼顾结构强度与整机重量控制，不会出现过度设计导致的整机重量超标，也不会因强度不足导致作业过程中结构开裂，各部件的连接螺栓规格匹配对应位置的载荷等级，确保长期交变载荷作用下不会出现连接松动的问题。
