CNC设备用内径15mm方形支撑轴承座

项目分类:轴承座 发布时间:2024-04-08 ID:745782
  • CNC设备用内径15mm方形支撑轴承座

  在非标自动化设备、小型CNC加工单元的传动布局中,支撑端轴承座的选型与安装精度,直接决定了丝杆、光轴类传动部件的回转同轴度与运行寿命,这款适配15mm内径轴承的方形轴承座,正是针对小型传动模组的支撑端需求设计的结构件。从实际应用场景来看,这类轴承座常被布置在滚珠丝杆的固定支撑侧、小型旋转工装的轴端支撑位,尤其是桌面级CNC雕刻机、小型走刀式送料机构中,受安装空间限制,无法采用大尺寸带座轴承的场景下,这种一体化铣削成型的方形轴承座能在有限空间内提供足够的支撑刚性。

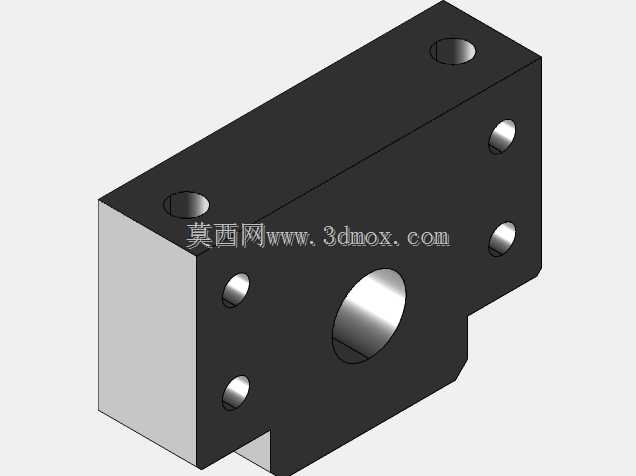

  从功能特性上看,该轴承座采用方块式本体结构,主体安装面为平整的机加工面,能够直接贴合设备安装基板的基准面,减少安装面的刮研调整工作量;中心的轴承安装孔为精密镗削加工,公差匹配标准深沟球轴承或角接触轴承的外径配合要求,装配后轴承外圈不会出现径向窜动,能保证轴系回转时的径向跳动控制在合理范围内。本体上分布的多个安装孔,分为两类功能:顶面与侧面的沉头孔用于将轴承座整体锁紧在设备基板或立板上,沉头结构可以让螺栓头完全埋入本体内部,不会突出安装面干涉周边的传动部件;正面围绕轴承孔分布的多个小孔,为轴承端盖或者密封挡圈的安装预留了固定位,能够在多尘、有切削液飞溅的CNC加工场景下,阻挡碎屑、切削液进入轴承内部,延长轴承的维护周期。

  设计思路上,这款轴承座没有采用常见的分体式压盖结构,而是将轴承安装孔直接集成在本体上,一方面减少了装配时的配合零件数量,降低装配累积误差,另一方面一体化的结构在承受轴系的径向载荷与少量轴向载荷时,应力分布更均匀,不会出现分体压盖螺栓松动导致的支撑刚度下降问题。本体一侧的凸台结构并非冗余设计,而是为了适配安装空间的避让需求,在部分紧凑布局的CNC设备中,轴承座安装位旁会布置行程开关、润滑管路等部件,这个切边式的凸台能够留出足够的走线与元件安装空间,避免装配时出现干涉。

  从安装边界与尺寸适配角度来说,该轴承座的方形本体轮廓规整,长宽高尺寸适配20系列铝型材的安装孔距,既可以直接安装在铝型材搭建的设备机架上,也可以固定在钢板焊接的机床床身基准面上;中心轴承孔的轴线到安装底面的高度为标准轴系中心高,搭配同规格的丝杆固定座使用时,不需要额外调整垫片就能保证两端支撑的同轴度,大幅减少现场装配的调试时间。需要注意的是,安装时要先将轴承压入轴承座孔内,压装过程中要保证轴承端面与座孔台阶面完全贴合,不能出现倾斜,否则会导致轴系转动卡滞、运行时发热异常;固定轴承座的螺栓要采用对角锁紧的方式逐步拧紧,避免本体受力不均导致安装面翘曲,影响轴系的回转精度。

  在实际的设备运行过程中,这类支撑端轴承座承受的载荷主要来自丝杆传动时的径向切削力分力,以及轴系高速回转时的轻微振动,一体化的钢结构本体能够提供足够的阻尼特性,抑制轴系的共振现象,尤其是在CNC设备进行小进给量精密切削时,稳定的支撑结构能够避免轴端振颤,提升加工表面的光洁度。对于结构设计从业者来说,在进行小型传动模组设计时,这类标准安装尺寸的轴承座可以直接调用,不需要重新绘制本体结构,只需要根据实际选用的轴承型号核对安装孔位与中心高参数,就能快速完成轴系支撑部分的设计,大幅缩短非标设备的设计周期;而对于设备选型人员来说,选用这类成熟结构的轴承座,不需要额外开模定制,加工成本更低,配件替换也更方便,后期维护时只需要更换内部的标准轴承即可,不需要整体更换支撑座,降低设备的全生命周期维护成本。
