可3D打印履带式遥控移动载具原型结构

　　这款履带式遥控移动载具的结构设计，核心面向小型无人作业平台的快速验证场景，可适配室内外巡检、轻量化作业载荷搭载、教学实训演示等多类使用需求，整体设计围绕可桌面级3D打印的落地性展开，兼顾结构强度与装配便捷性。从实际使用场景来看，这类小型履带底盘可搭载微型摄像头、环境检测传感器、小型机械执行端，完成狭小空间内的巡检、采样、轻量搬运任务，相比轮式底盘，履带结构对非铺装路面、细碎碎石路面、小坡度坡面的通过性更强，接地比压更低，不会在松软材质表面出现陷滞问题，适合在实验室、厂区管廊、户外非硬化路面等场景下完成移动作业。

　　设计思路上，整体采用模块化分段式壳体结构，没有采用一体化大尺寸壳体设计，核心考量是适配常规桌面级FDM3D打印机的成型尺寸限制，除履带部件需要更大打印幅面的设备加工外，其余所有结构分段均可在235x235mm成型尺寸的常规桌面3D打印机上完成打印，用户无需使用工业级大尺寸打印设备即可完成整套结构的制作，大幅降低了原型验证的制作门槛。壳体分段之间采用定位卡扣加螺栓紧固的连接方式，装配时无需复杂的工装夹具，按照分段定位结构对齐即可完成拼接，既保证了壳体整体的结构刚性，也方便后期对内部电子设备进行调试、更换，拆开对应位置的壳体分段即可操作，无需完全拆解整个载具。

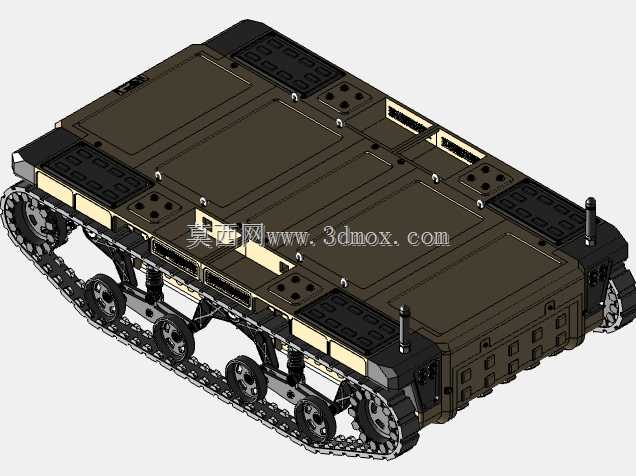

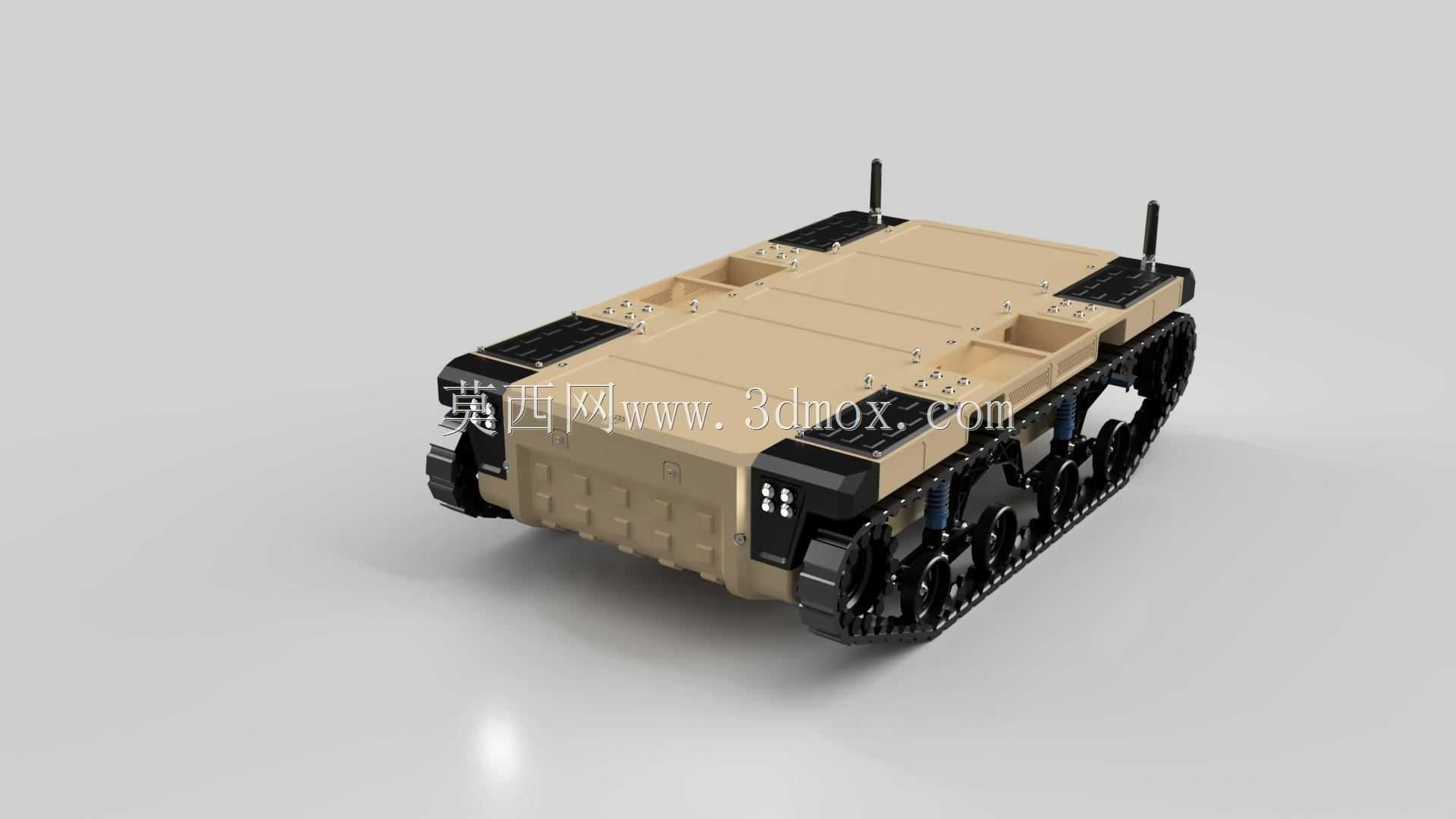

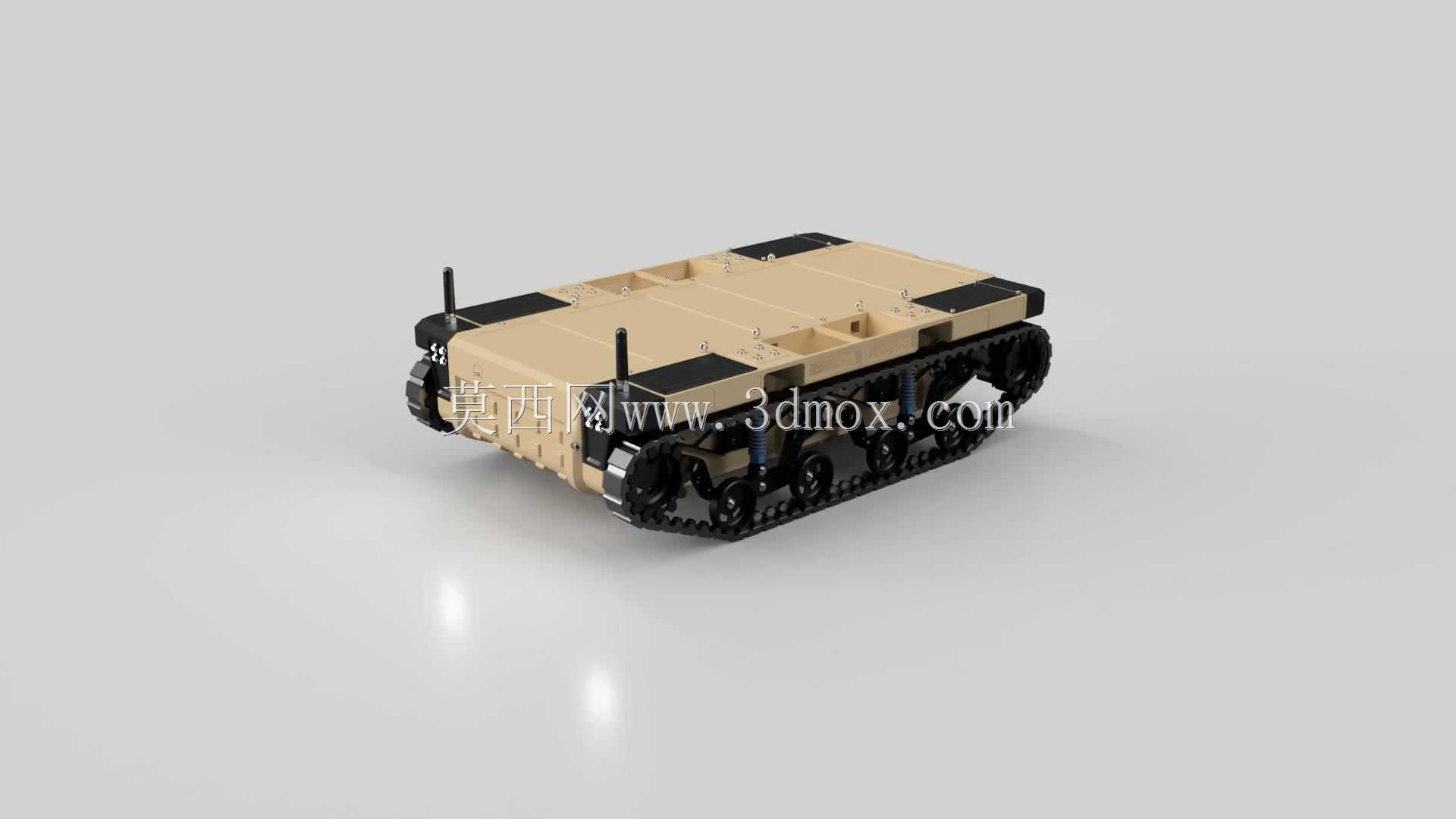

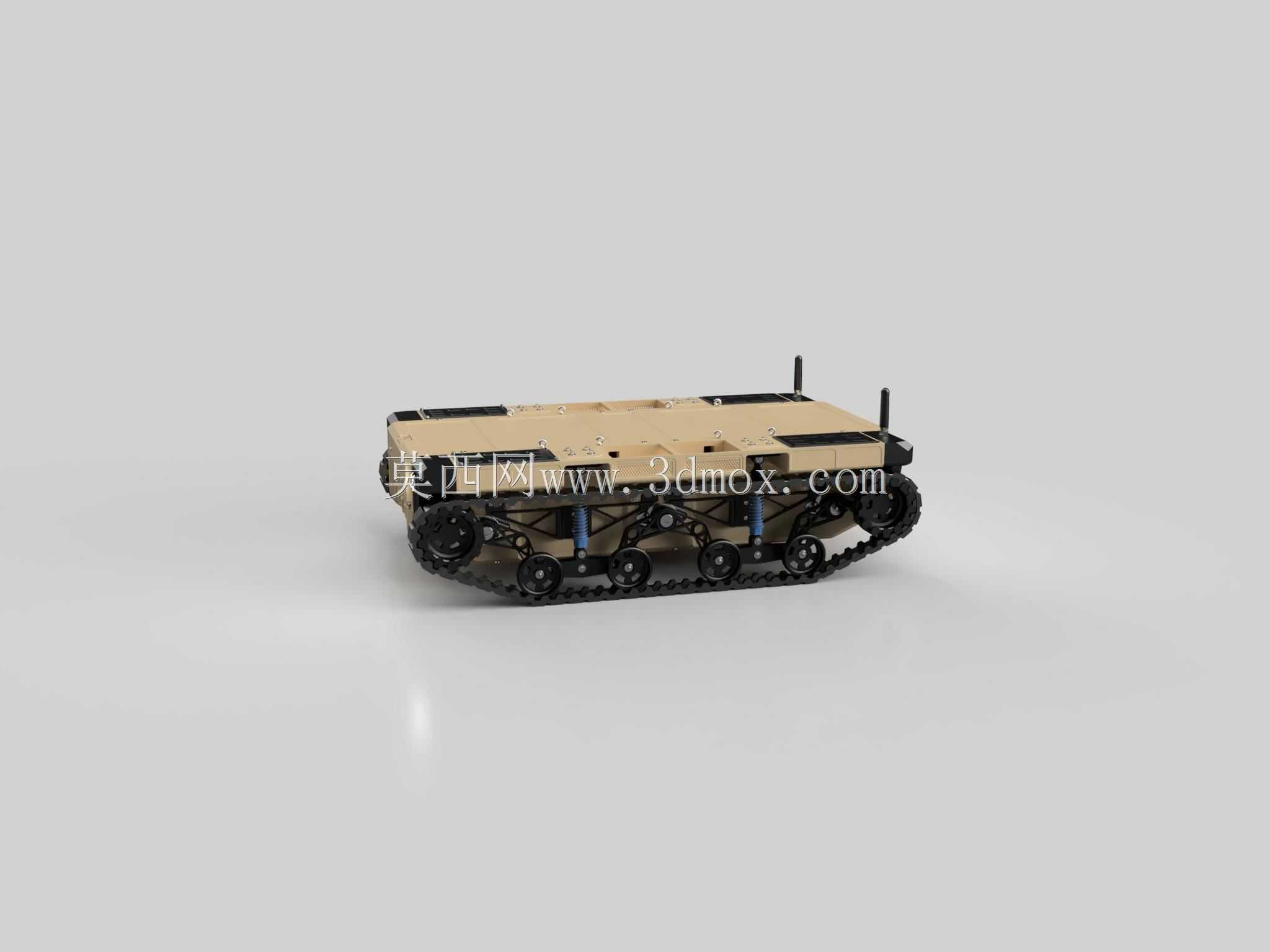

　　行走系统采用双侧独立履带布局，履带与负重轮之间做了适配的啮合齿形设计，避免行走过程中出现履带脱轨、打滑的问题，负重轮位置预留了弹性悬挂的安装空间，可根据实际使用需求加装弹簧阻尼结构，进一步提升颠簸路面下的行走稳定性，减少载具内部搭载的电子设备受到的振动冲击。载具顶部为平面式载荷安装面，预留了多组标准安装孔位，可根据不同的使用场景固定不同的功能模块，无需对原有壳体结构进行二次打孔修改，降低了二次开发的改造成本。载具前后两端预留了天线安装位，可适配遥控信号天线、图传天线的安装，保证遥控操作与数据传输的信号稳定性。

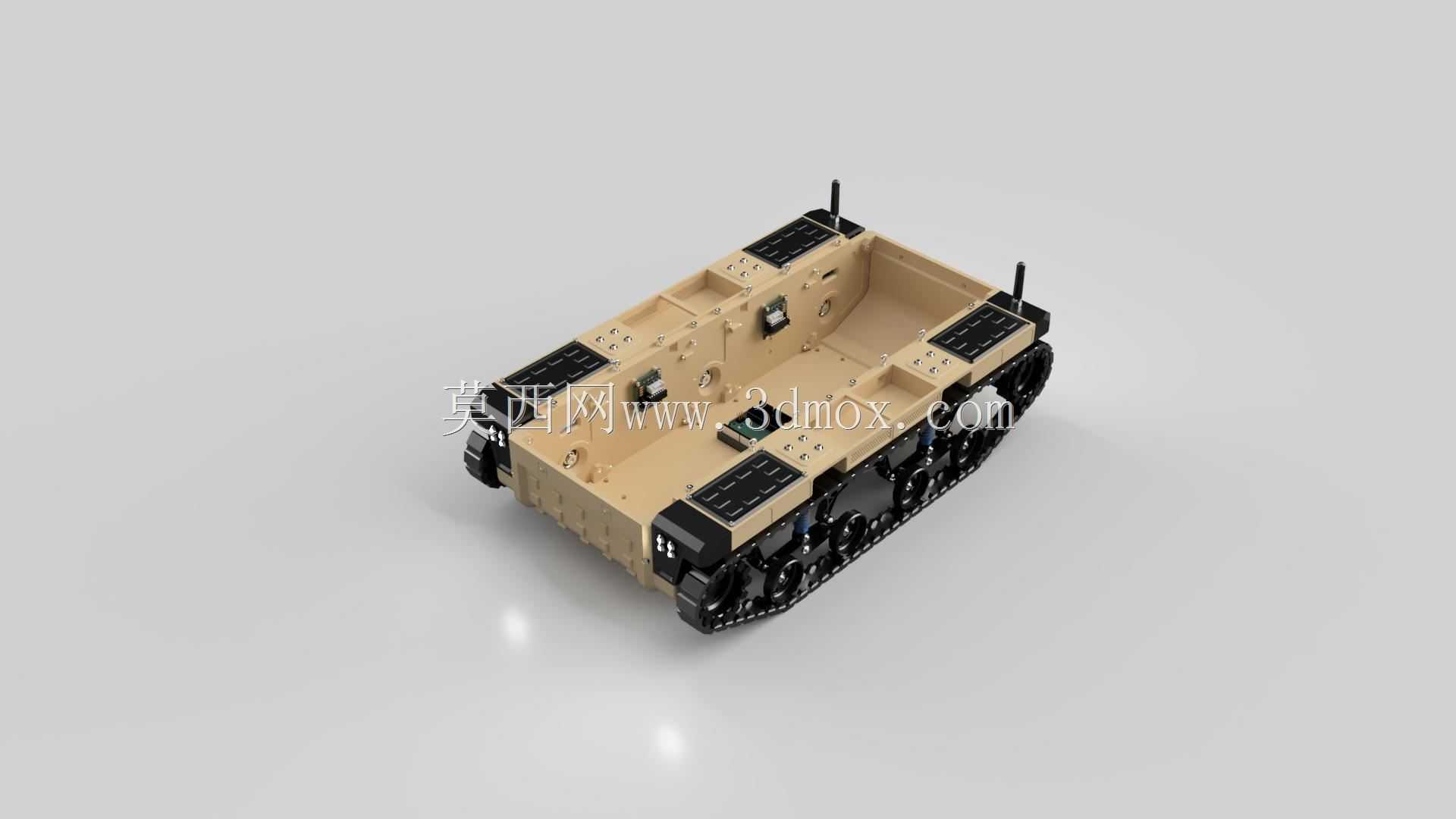

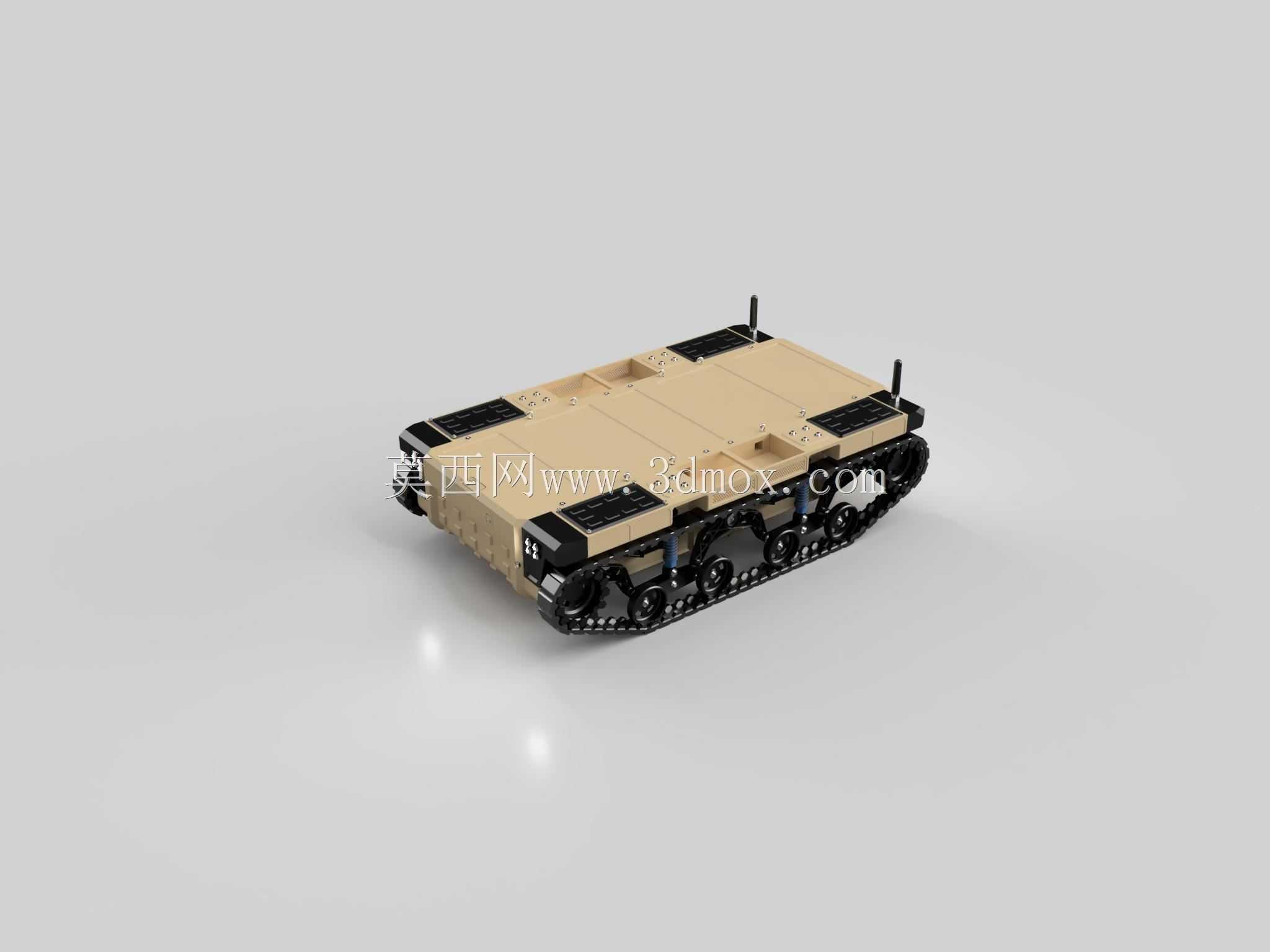

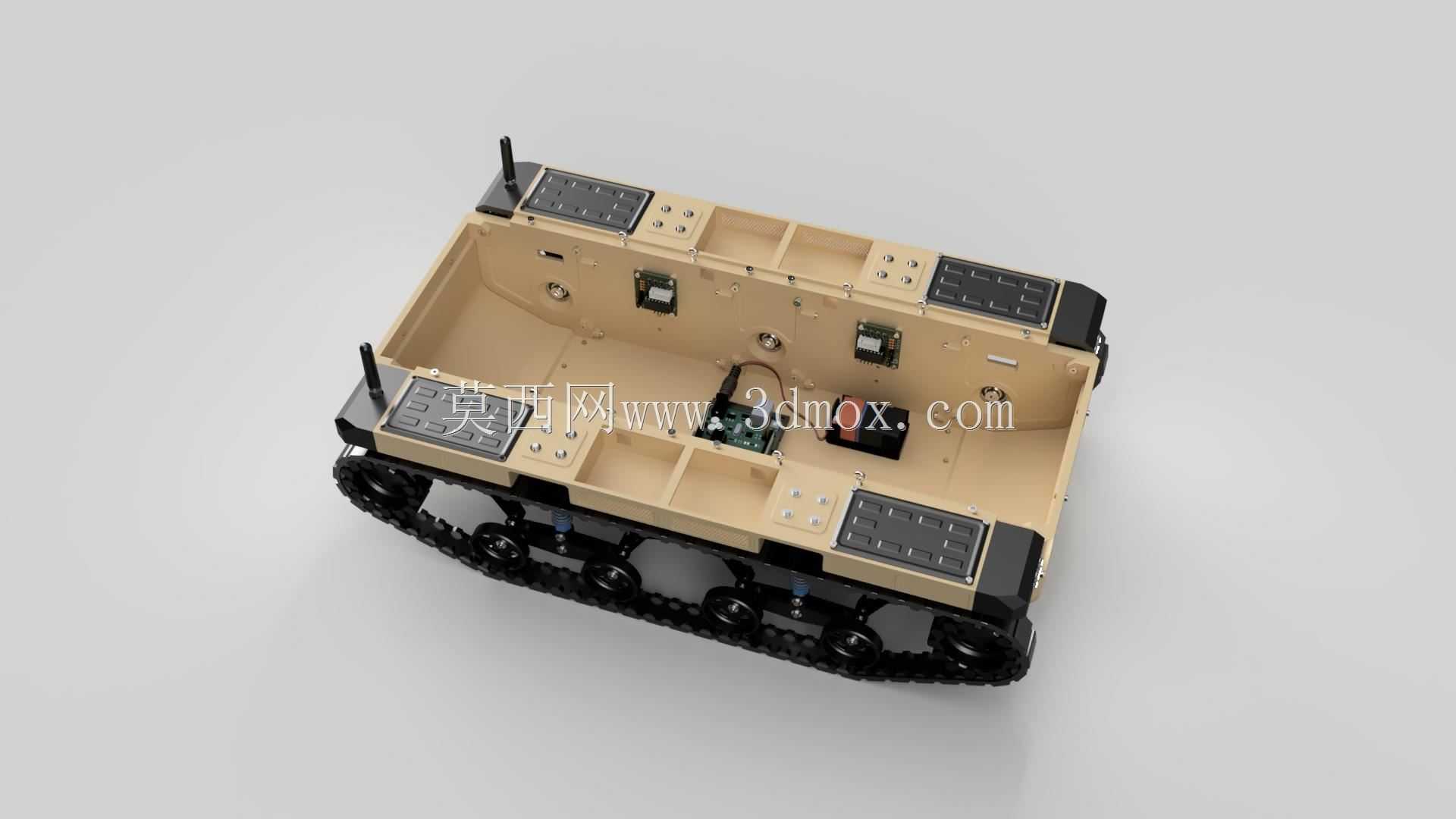

　　外形尺寸上，整套载具的长宽高为458x276x130mm，整体尺寸紧凑，可通过宽度300mm以上的狭窄通道，适合在空间受限的作业场景下使用，整体重心控制在底盘偏下位置，爬坡、越障时不易出现侧翻问题，静态放置时的稳定性充足。安装边界方面，内部腔体预留了标准尺寸的电池仓、电调安装位、控制板安装位，可适配常规尺寸的航模锂电池、双路有刷/无刷电调、通用型遥控接收机与运动控制板，用户无需额外定制电子配件，采用市面上成熟的标准遥控车配件即可完成整套载具的组装调试，进一步缩短原型验证的周期。

　　结构细节上，壳体外侧做了加强筋布局设计，在不增加整体壁厚、不额外增加打印重量的前提下，提升了壳体的抗冲击能力，轻微碰撞下不会出现壳体开裂的问题；履带部件的链节做了轻量化镂空设计，既减少了打印材料的消耗，也降低了行走系统的整体重量，提升续航表现。需要注意的是，当前结构为原型验证阶段的设计，内部电子设备的安装位做了通用化预留，用户可根据自身的载荷需求、行走性能需求调整动力配置，也可在原有结构基础上拓展防水密封结构，适配户外雨天作业的使用需求。
