Z轴块状纤维机执行模组结构设计

　　这套Z轴块状纤维机执行模组，主要面向块状纤维材料的精密铺放、裁切工位的垂直进给作业场景，在纤维预制件成型、复合材料铺层设备中属于核心执行单元，直接决定纤维块的定位精度与进给稳定性。从实际产线应用来看，这类模组常配套在纤维铺放设备的Z向进给端，负责带动纤维裁切头、压合头完成垂直方向的精准位移，适配不同厚度的纤维块料输送、压合工序，避免纤维铺层过程中出现偏移、压合力度不均的问题。

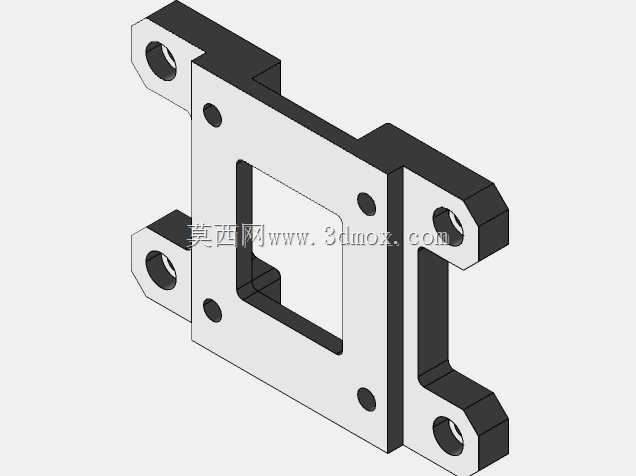

　　从结构设计逻辑来看，整个模组采用对称式安装基座设计，基座上预留的多组安装孔位完全适配标准直线导轨的安装基准，安装面的平面度公差控制在0.02mm以内，保证运动过程中不会出现卡滞、偏磨的问题。模组的驱动端配套气动执行元件，外接的气动管路通过标准快插接头连接，可根据工艺需求实时调整进给压力，适配不同密度块状纤维的压合作业，相比电动驱动方案，气动驱动的响应速度更快，在短行程高频往复的作业场景下稳定性更突出，同时不会出现电机过热导致的精度漂移问题。

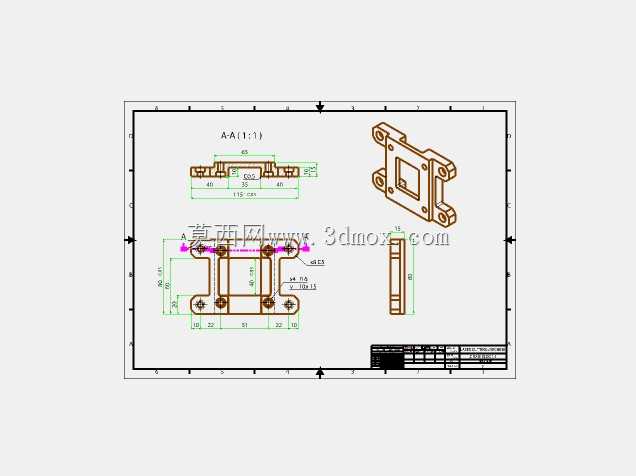

　　在安装边界设计上，整个模组的横向安装孔距为120mm，纵向安装基准面到运动端的最大伸出距离为85mm，Z向有效行程为40mm，可直接适配现有多数纤维铺放设备的安装工位，不需要对原有设备的安装机架做额外改造，降低产线升级的改造成本。运动端的连接法兰采用标准化接口设计，可快速更换不同规格的纤维压头、裁切刀具，切换工艺时的拆装时间不超过5分钟，适配多品种小批量的纤维制品生产需求。

　　结构细节上，模组的滑动副采用自润滑铜套配合硬铬镀层导向轴，导向轴的表面粗糙度达到Ra0.8，在纤维加工车间多浮尘的工况下，相比滚珠导轨的抗污染能力更强，日常维护只需要定期清理表面浮尘即可，不需要频繁加注润滑脂，减少运维工作量。基座两侧设计的限位凸台，可在运动端到达上下极限位置时实现硬限位，配合气动回路的软限位，双重保障避免超程损坏刀具或纤维料件。外接的气动管路采用耐弯折PU管，管路走向沿模组基座侧面的走线槽布置，避免运动过程中管路与周边结构发生剐蹭，延长管路使用寿命。

　　从实际作业的性能表现来看，这套模组在0.6MPa供气压力下，最大输出压合力可达120N，重复定位精度控制在±0.03mm以内，完全满足块状纤维铺放过程中对压合位置精度、压力一致性的要求，不会出现纤维块压合错位、局部压力过大导致纤维变形的问题。在连续8小时的高频往复作业测试中，模组的运动精度漂移量不超过0.02mm，适配复合材料生产车间连续化作业的需求。设计过程中也充分考虑了不同工况的适配性，基座的安装孔位设计成长条可调式结构，可根据实际安装需求微调模组的水平位置，补偿机架加工带来的安装误差，降低对机架加工精度的要求，进一步压缩整套设备的制造成本。
