普拉特结构带冠涡轮叶片工业设计

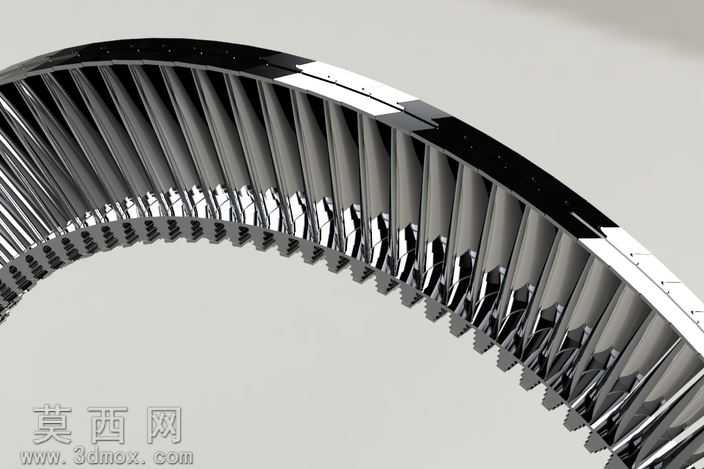

本作品为带冠涡轮叶片的三维参数化建模成果，整体建模过程严格遵循涡轮叶片的气动设计逻辑与机械加工工艺要求，首先通过提取叶身截面的翼型参数，以多截面曲面拟合的方式构建出符合流体动力学要求的叶身曲面，曲面过渡全程保持G2连续，确保叶型表面无曲率突变，满足高温高压燃气流经时的气动性能需求。叶冠部分采用平行四边形阻尼结构设计，建模时精准控制叶冠与叶身顶部的衔接过渡，通过倒圆角处理消除应力集中区域，同时预留出叶片工作时的热膨胀间隙，还原真实带冠叶片工作时的摩擦阻尼减振结构特性。叶根部分采用枞树型榫头结构，建模时严格按照榫齿的齿距、齿形角参数进行特征阵列，每一级榫齿的定位面都做了精准的公差匹配设计，确保榫头能够与轮盘榫槽实现可靠装配，还原涡轮叶片与轮盘连接的受力结构。材质渲染阶段，整体叶片赋予高温镍基合金材质，调整金属材质的粗糙度、反射率参数，模拟航空发动机涡轮叶片经过高温锻造后的哑光金属质感，叶身表面添加细微的定向结晶纹理，还原真实叶片的材料工艺特征，场景中添加柔和的环境反射效果，让叶片的曲面光影过渡自然，清晰展现叶型的扭向变化与结构细节。设计过程中充分考虑带冠叶片的实际工作特性，叶身从根部到顶部的扭角变化严格遵循等环量设计规律，既保证不同叶高位置的气流攻角符合气动要求，也兼顾叶片工作时的离心力承载需求，叶冠的接触平面做了微小的倾角设计，还原叶片运转时在离心力作用下叶冠相互抵紧实现阻尼减振的结构原理，整个模型无多余冗余特征，所有结构特征都对应真实涡轮叶片的功能需求，可用于涡轮部件的结构展示、装配模拟以及相关的教学演示场景。
