ZEUS直驱式3D打印挤出机构设计

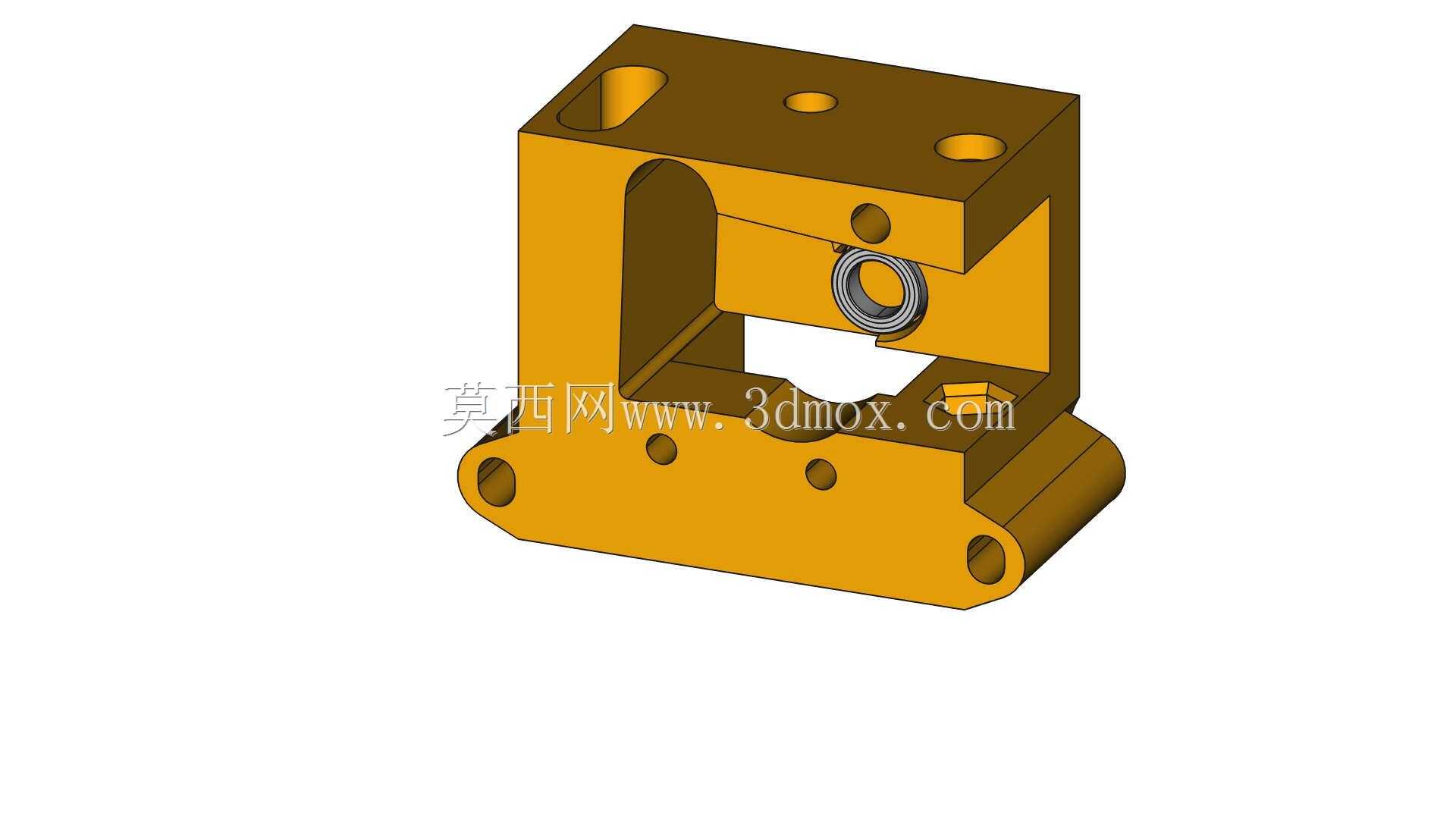

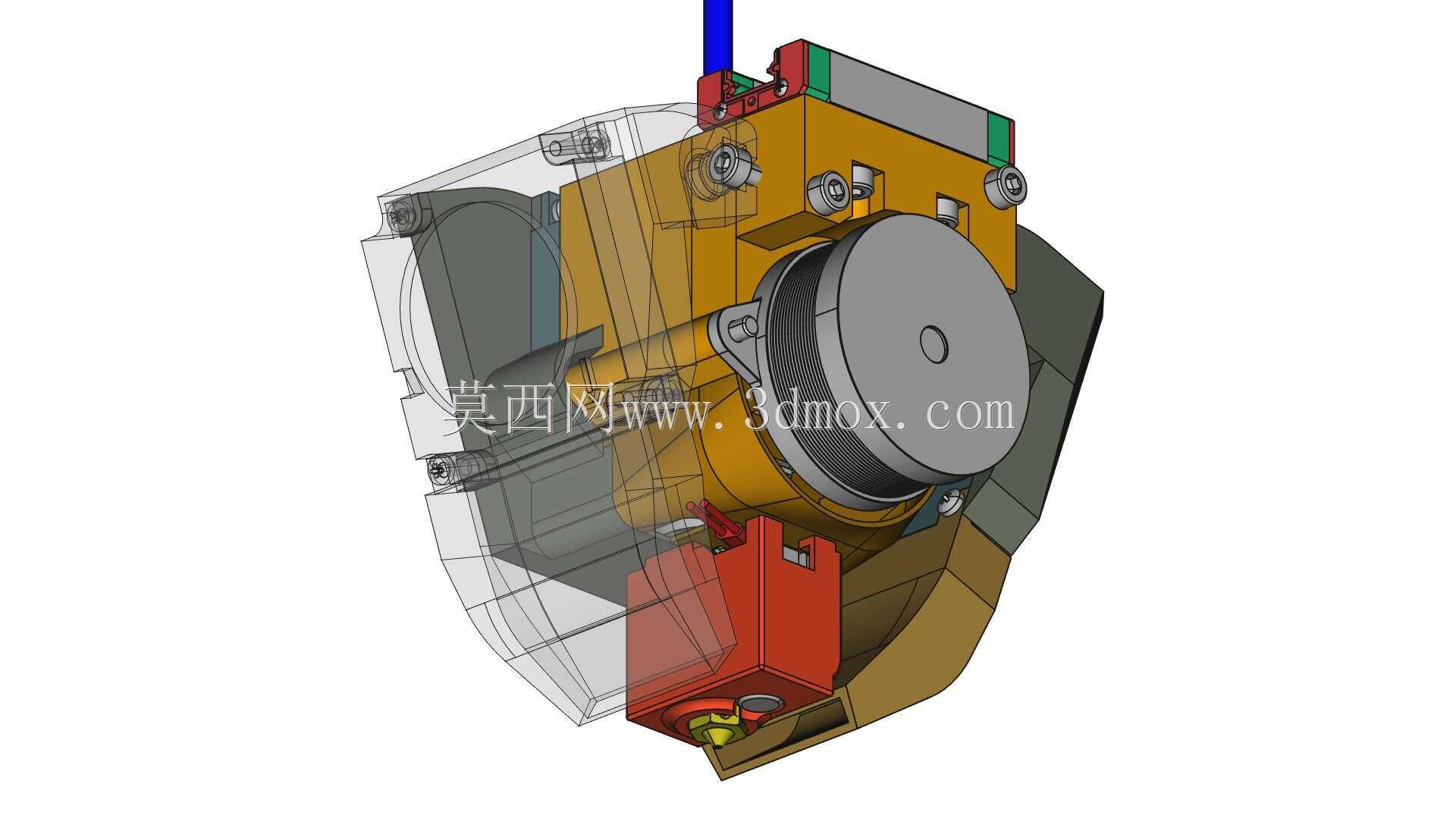

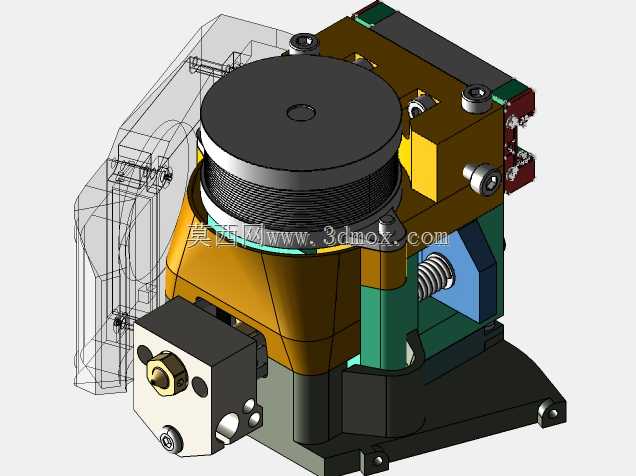

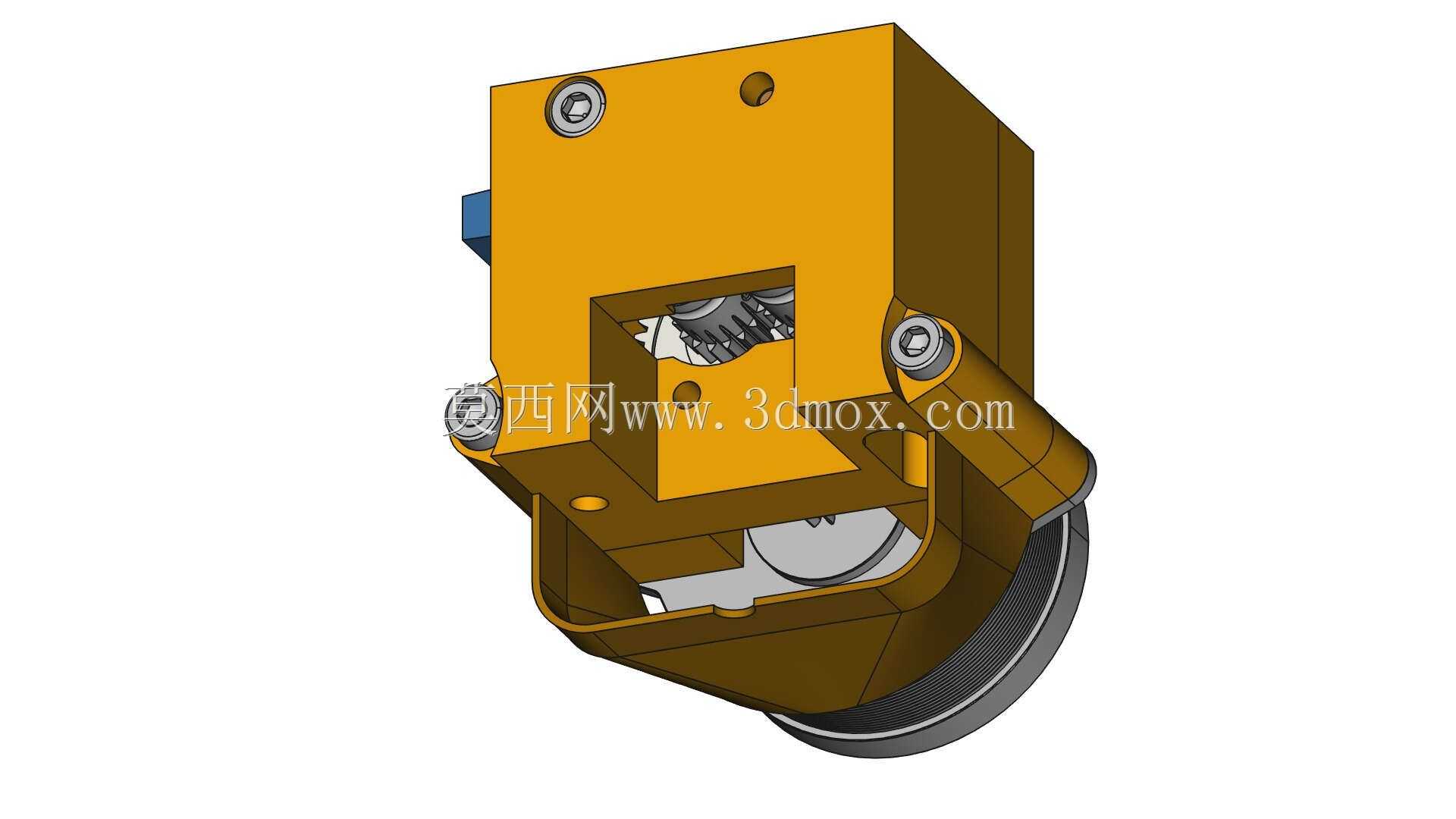

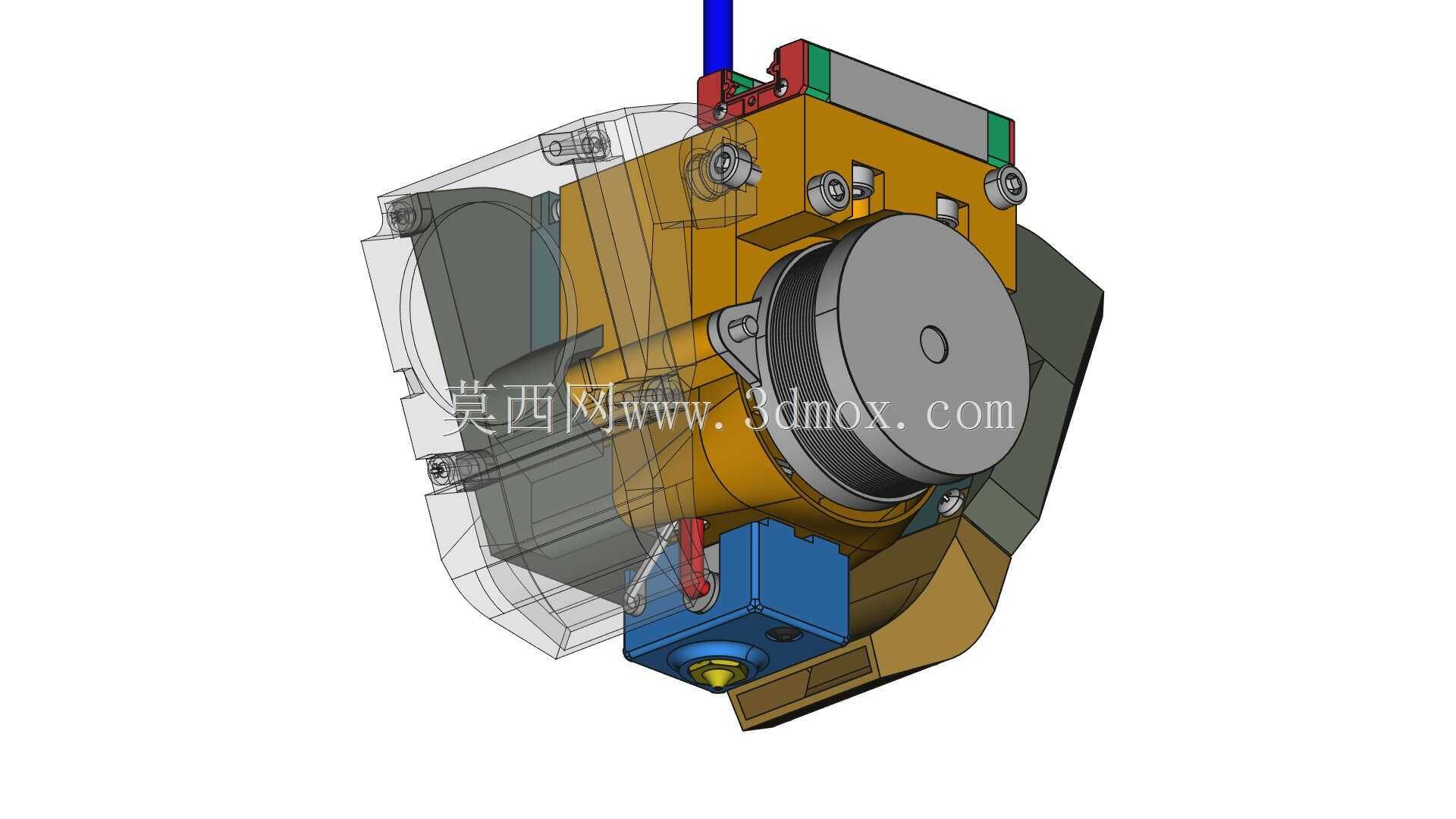

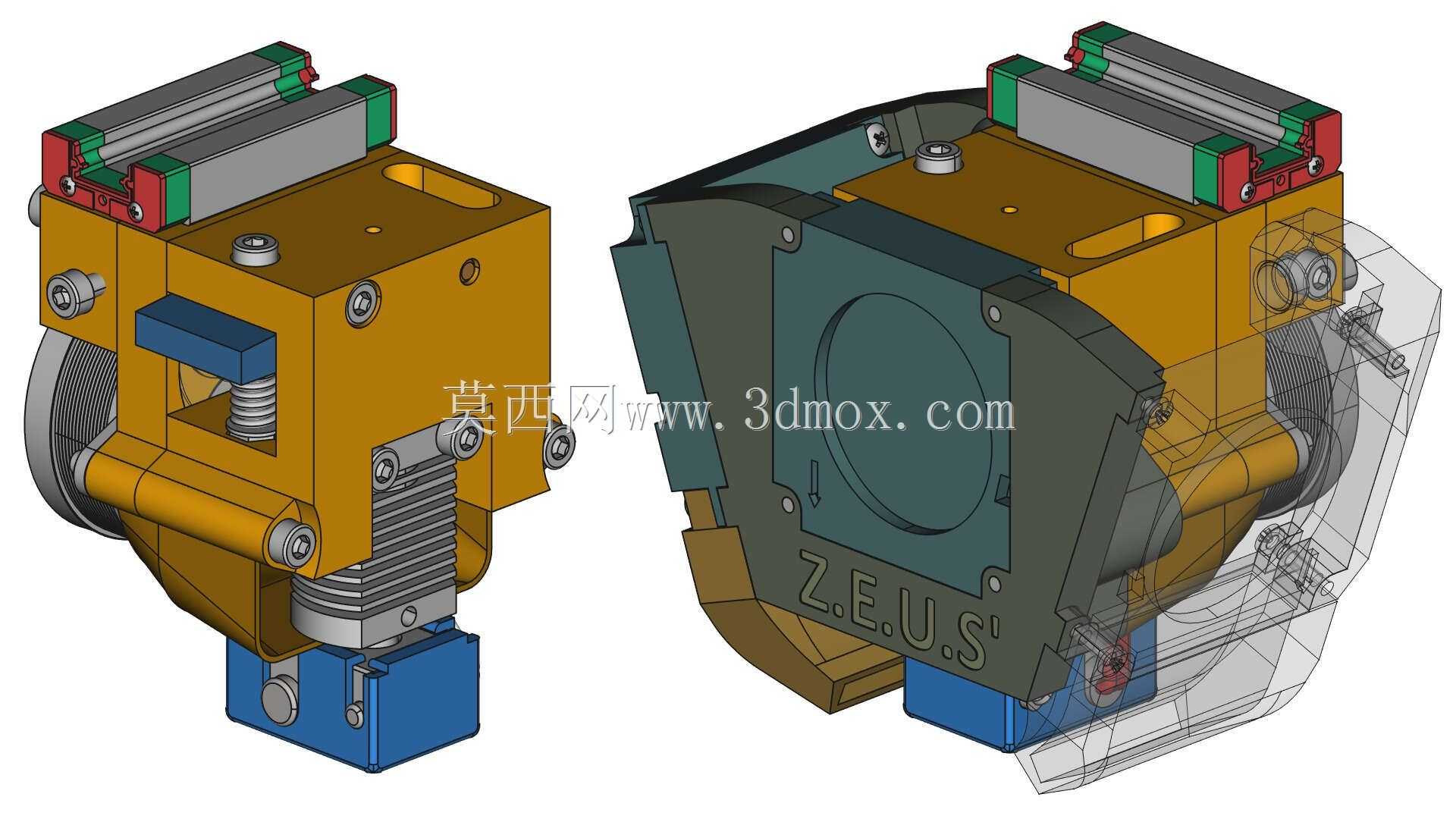

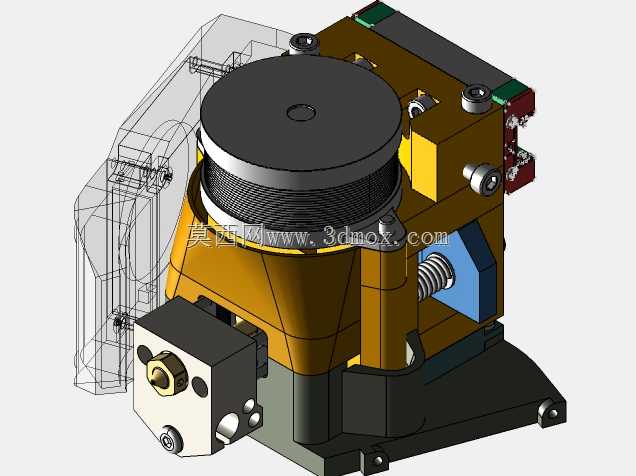

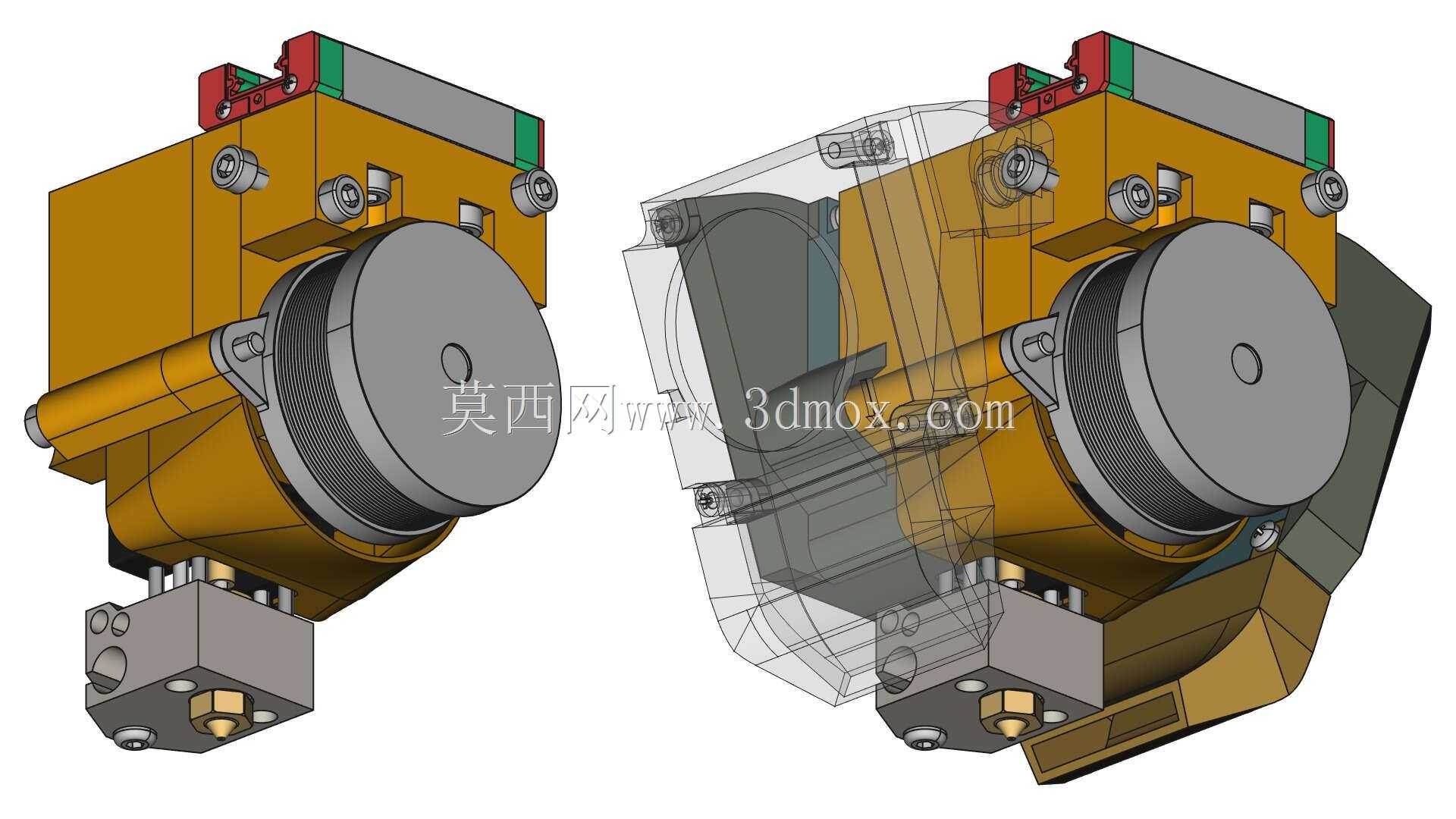

　　在桌面级FDM 3D打印设备的迭代过程中，挤出机构的送料精度、响应速度一直是影响成型质量的核心因素，这款直驱挤出结构正是针对近程送料场景做的定向优化设计，区别于传统远程Bowden结构的长距离送料路径，该结构将送料驱动组件直接集成在热端上方，从根源上缩短了耗材的输送路径，大幅降低了耗材在输送管内的压缩形变滞后，在打印柔性耗材如TPU、TPE时，能有效避免送料打滑、回抽不准导致的拉丝、堵头问题。从结构布局来看，该挤出机构采用分体式安装框架，主体承载结构使用硬质铝合金加工成型，兼顾结构刚性与整体重量控制，避免热端运动组件惯量过大导致的打印振纹，适配Nema14规格步进电机作为驱动源，相比常规Nema17电机体积更小、重量更轻，

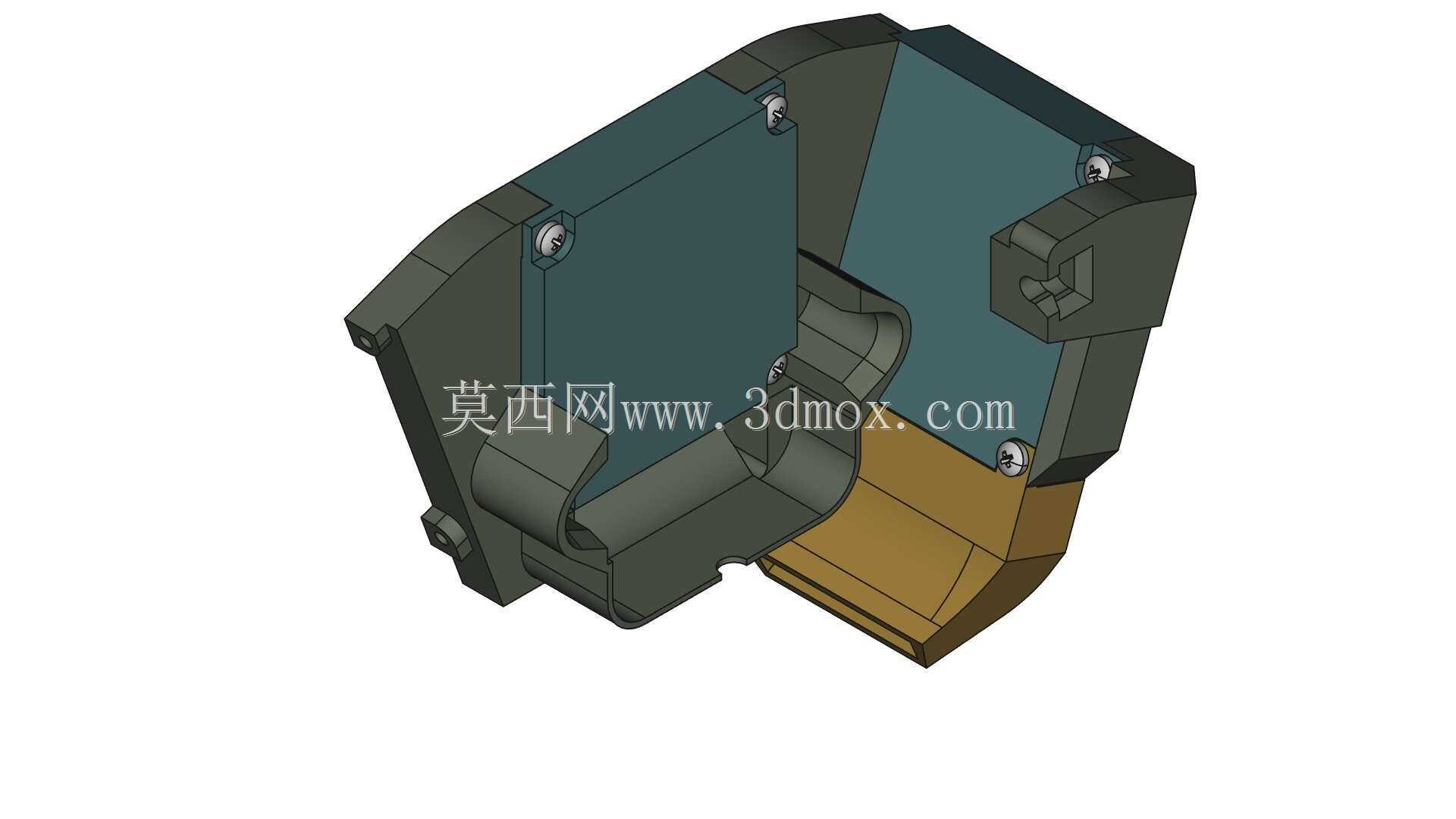

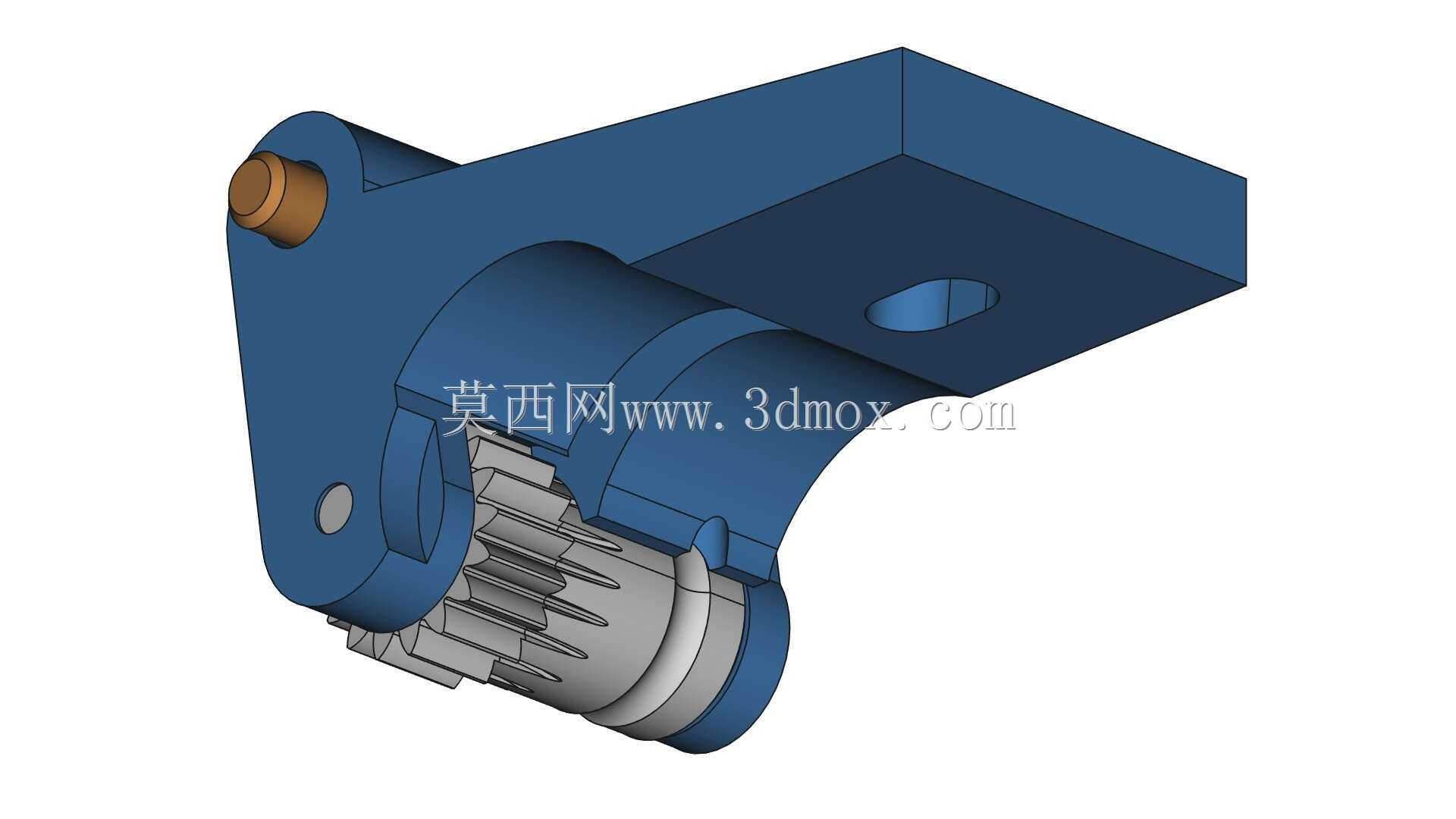

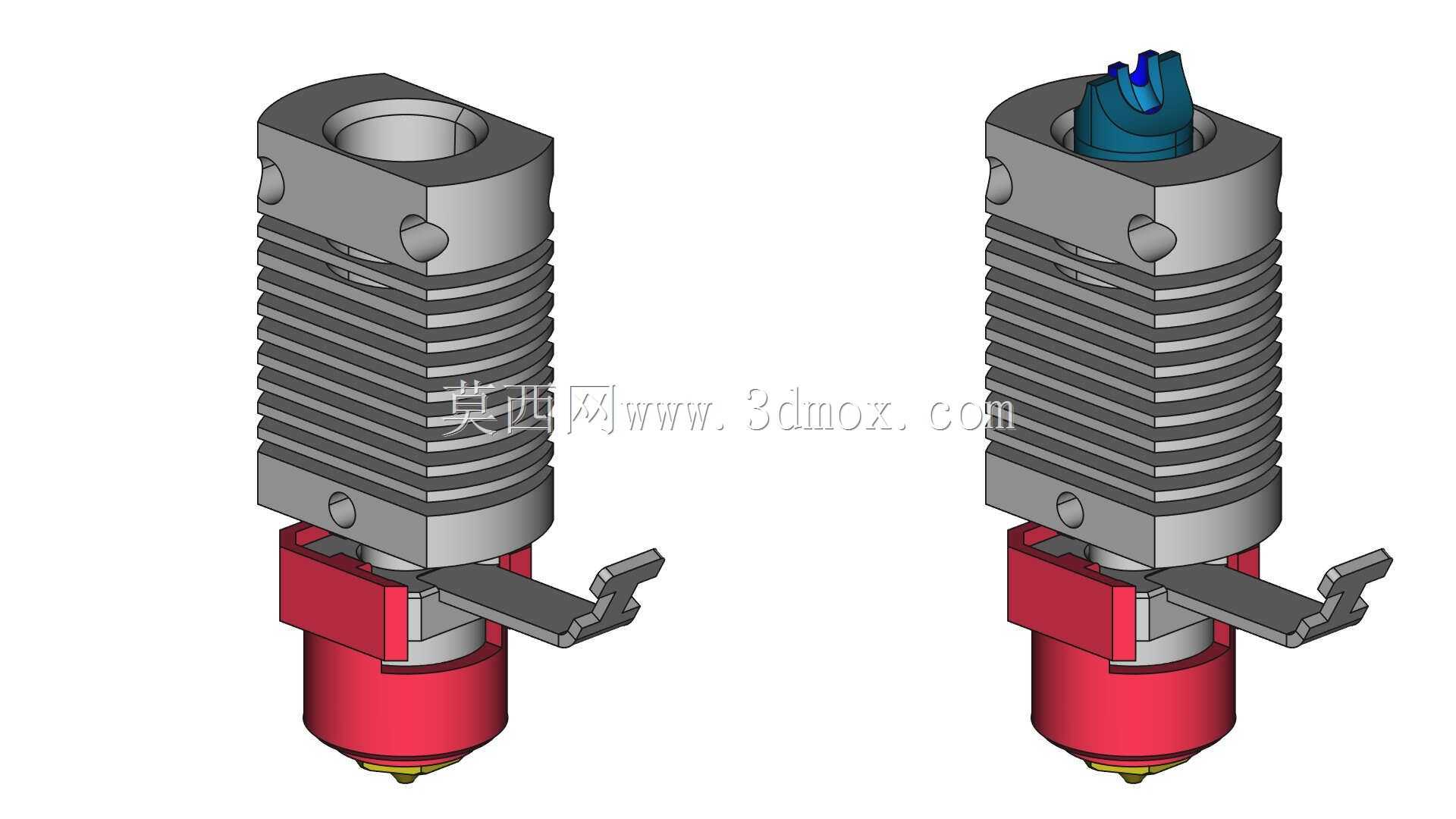

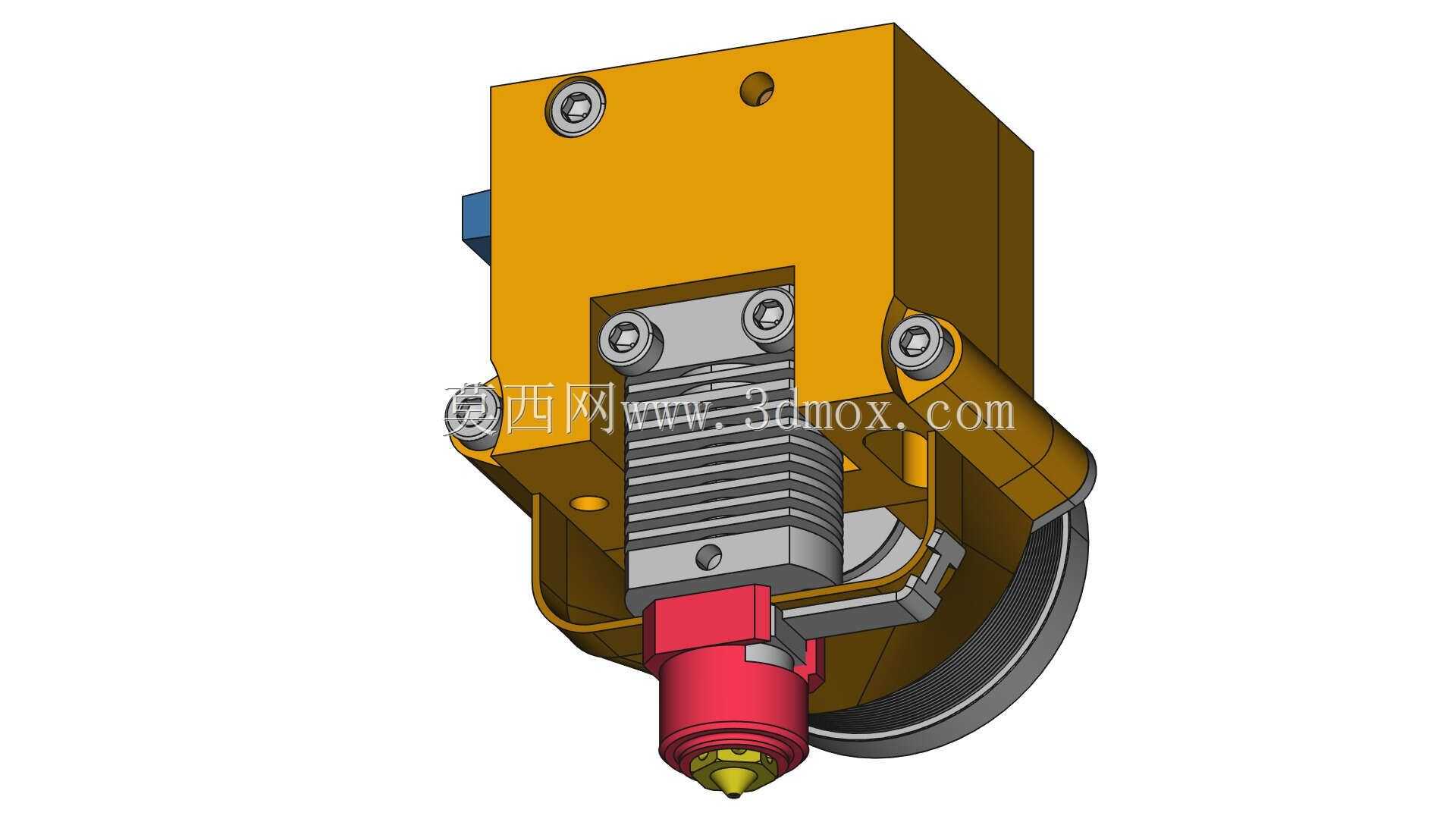

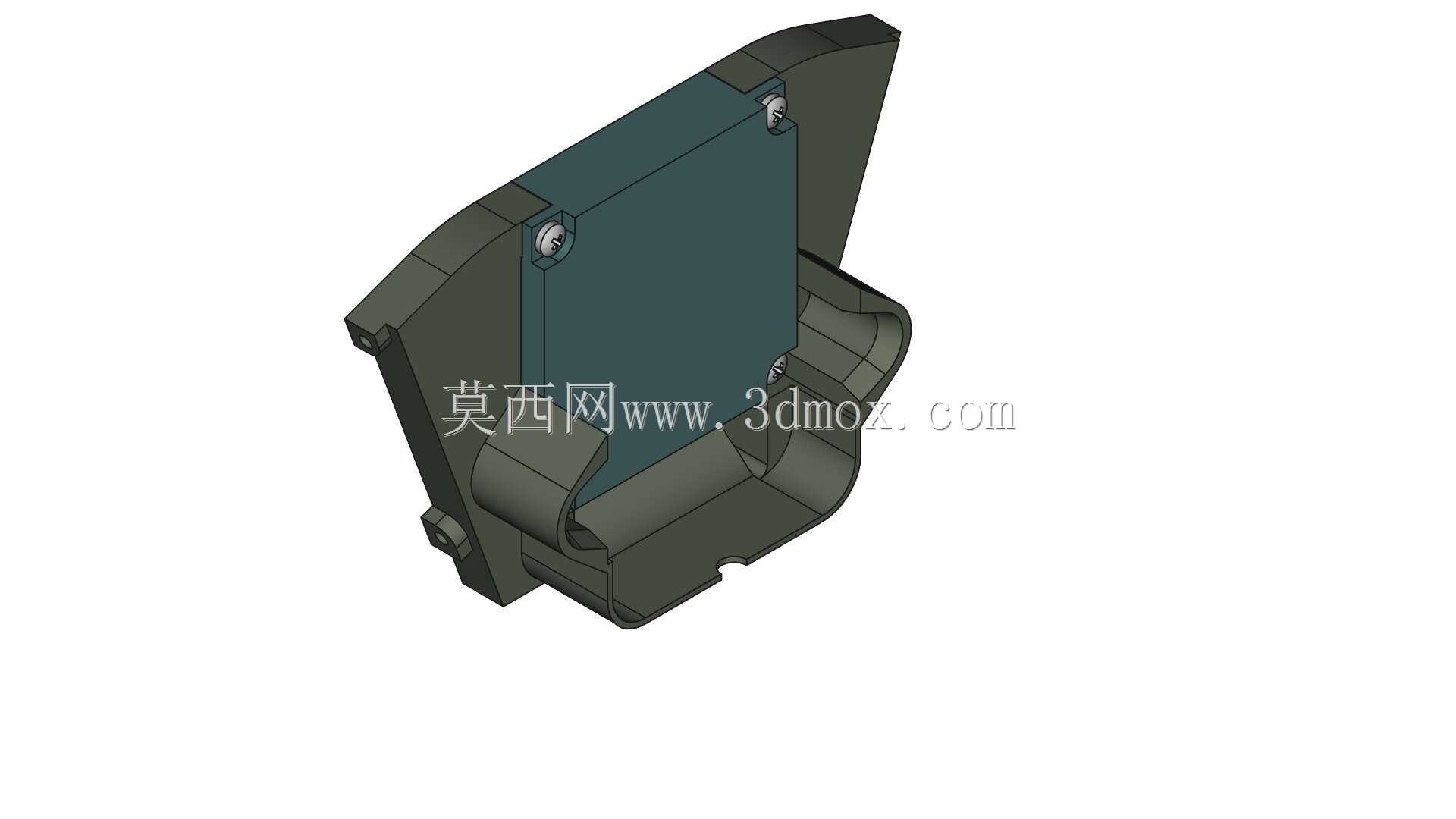

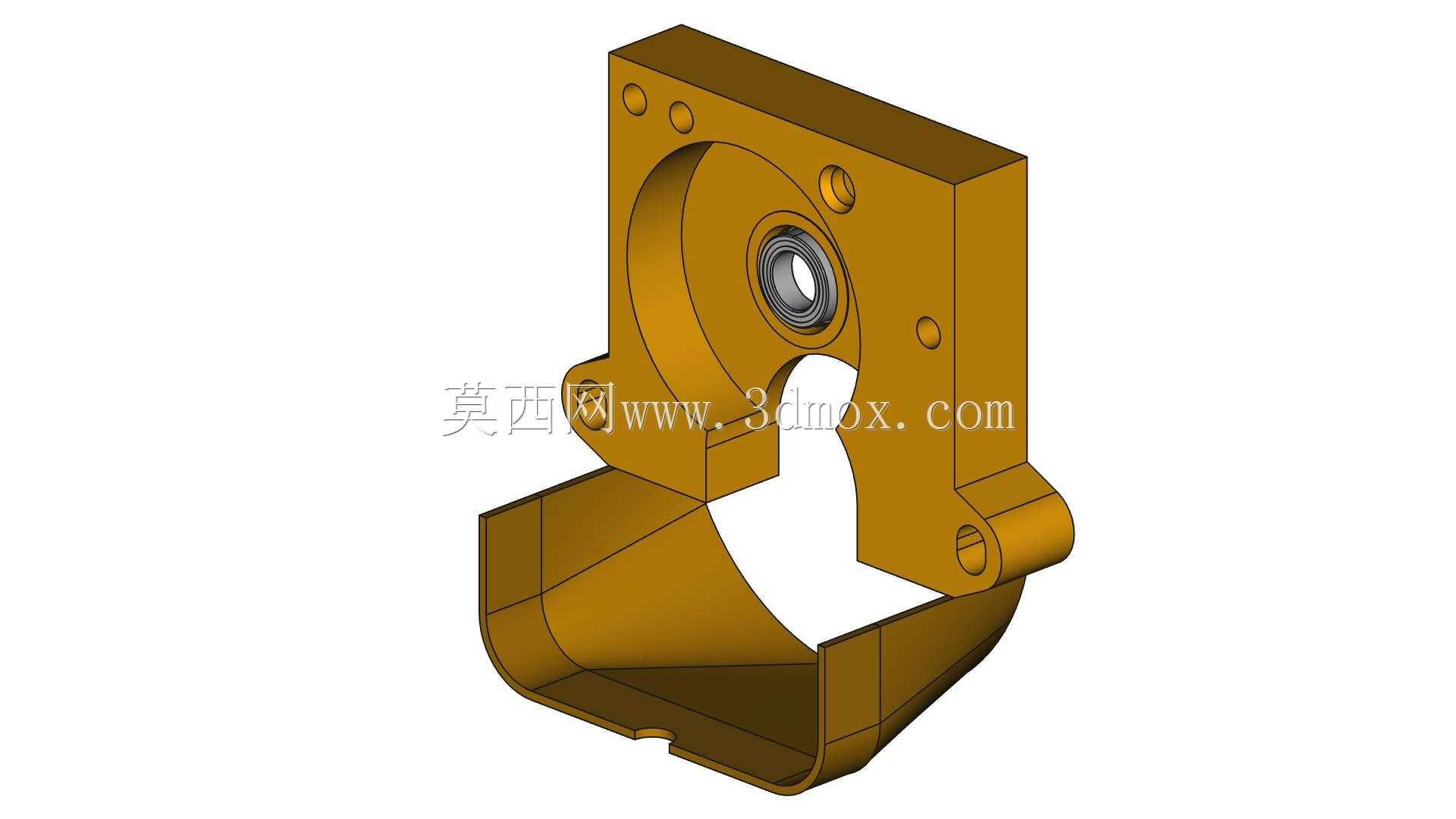

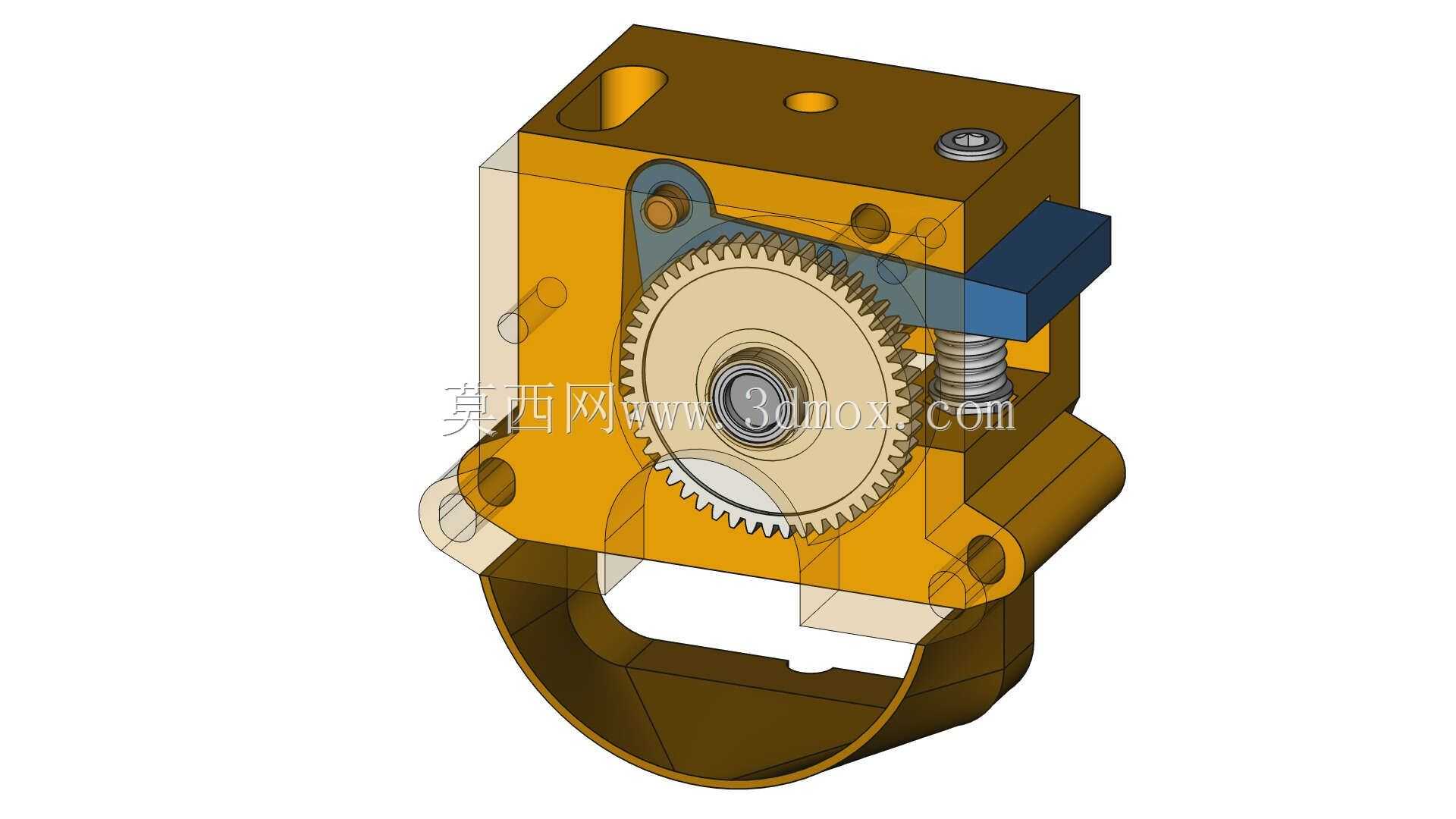

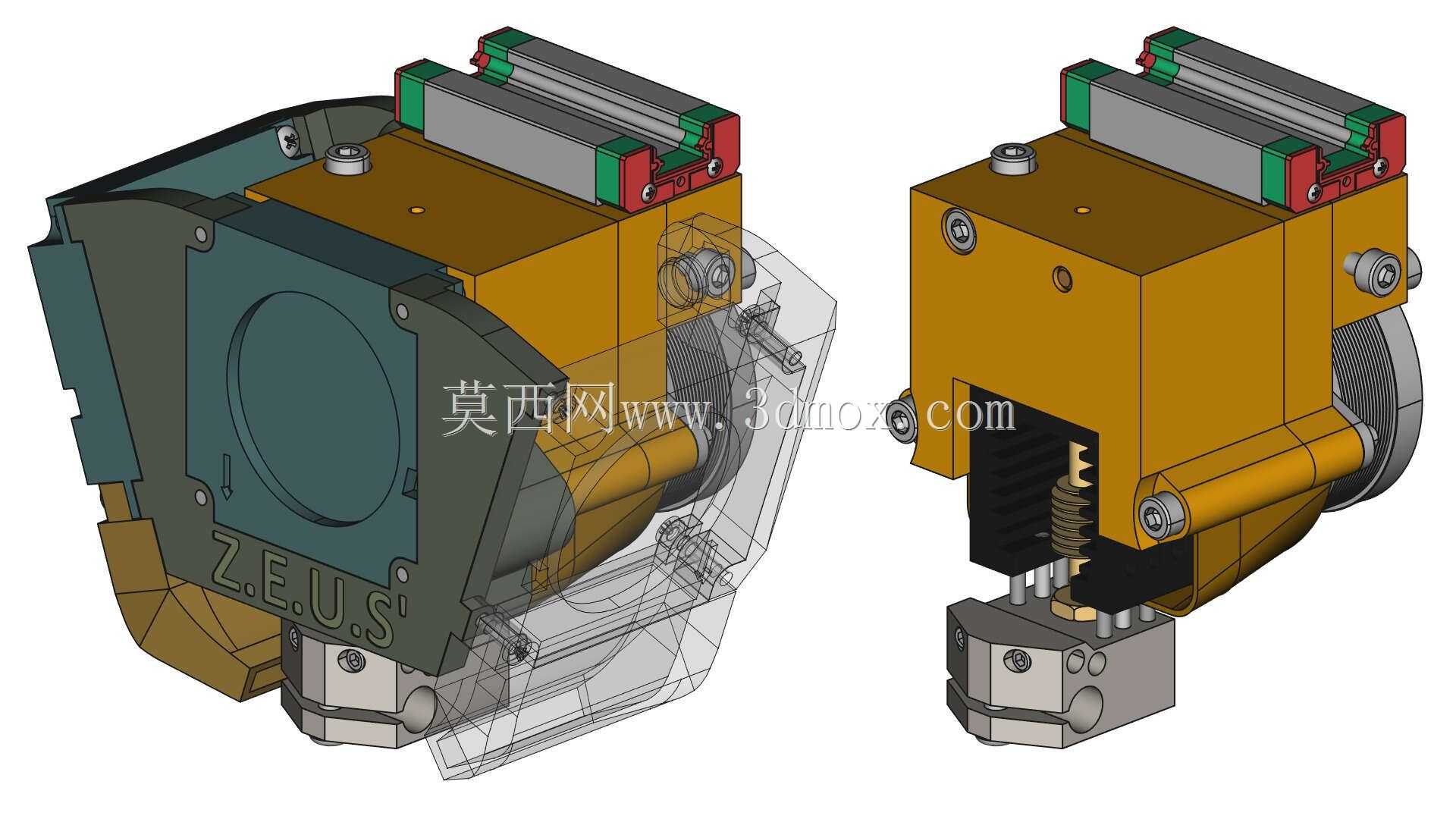

　　能有效降低X轴运动负载，提升高速打印时的运动稳定性。送料组件采用BMG双齿轮减速结构，通过双齿轮咬合耗材增大接触摩擦力，送料过程中耗材受力均匀，不会出现单齿轮送料时的耗材啃削、打滑问题，减速比设计匹配步进电机的输出扭矩，即使在高速回抽、大流量挤出场景下，也能保证送料量的精准控制，不会出现丢步导致的挤出不足问题。热端适配部分兼容CR-10规格以及NF Crazy hotend等市面主流通用热端，安装孔位做了标准化设计，用户可根据自身打印需求更换不同规格的热端，适配不同的打印温度区间与耗材类型，无需重新加工安装支架。散热部分集成了4010规格鼓风机的安装位，采用侧吹式散热风道对准热端散热鳍片，能快速带走喉管部位的热量，

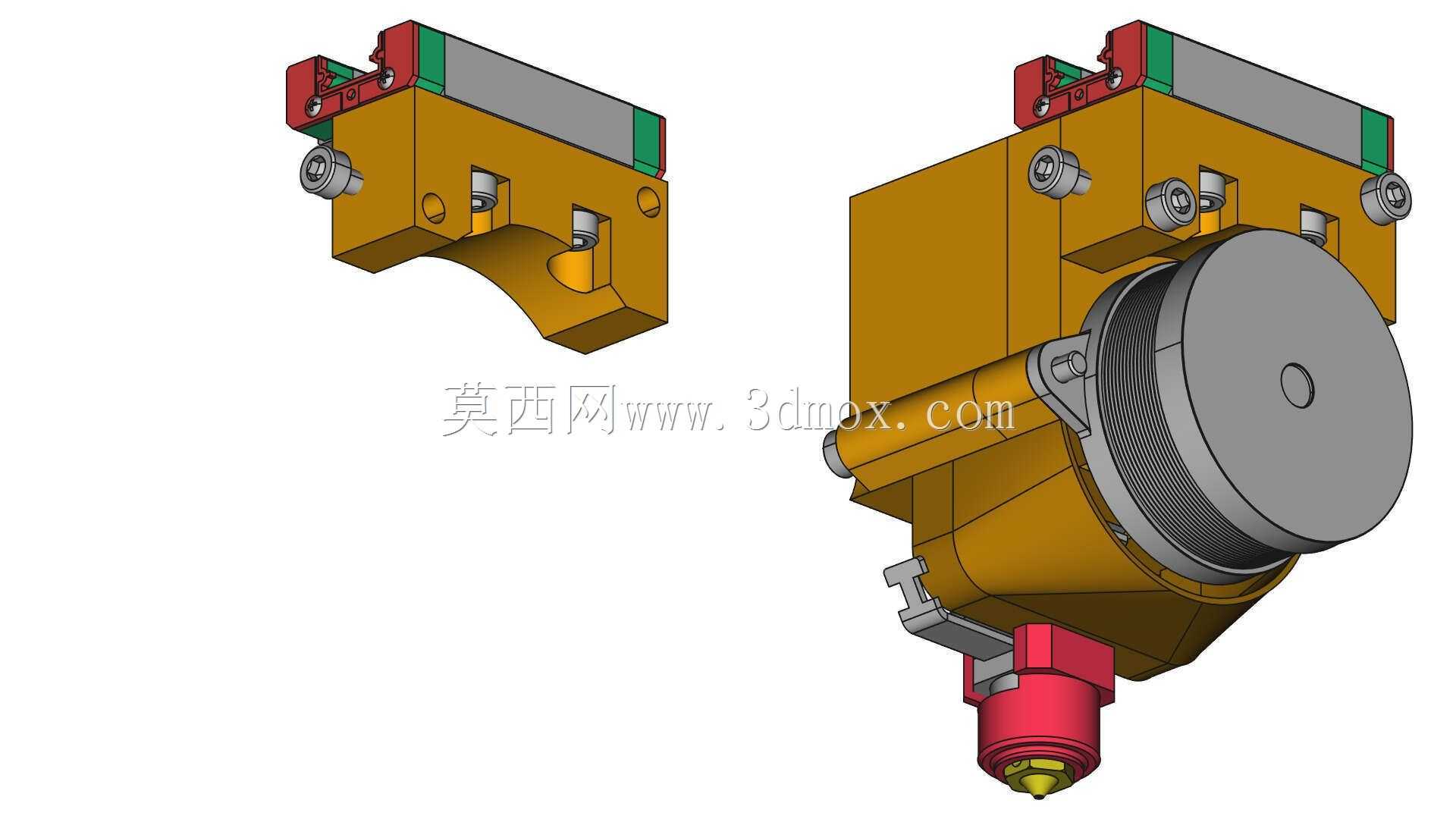

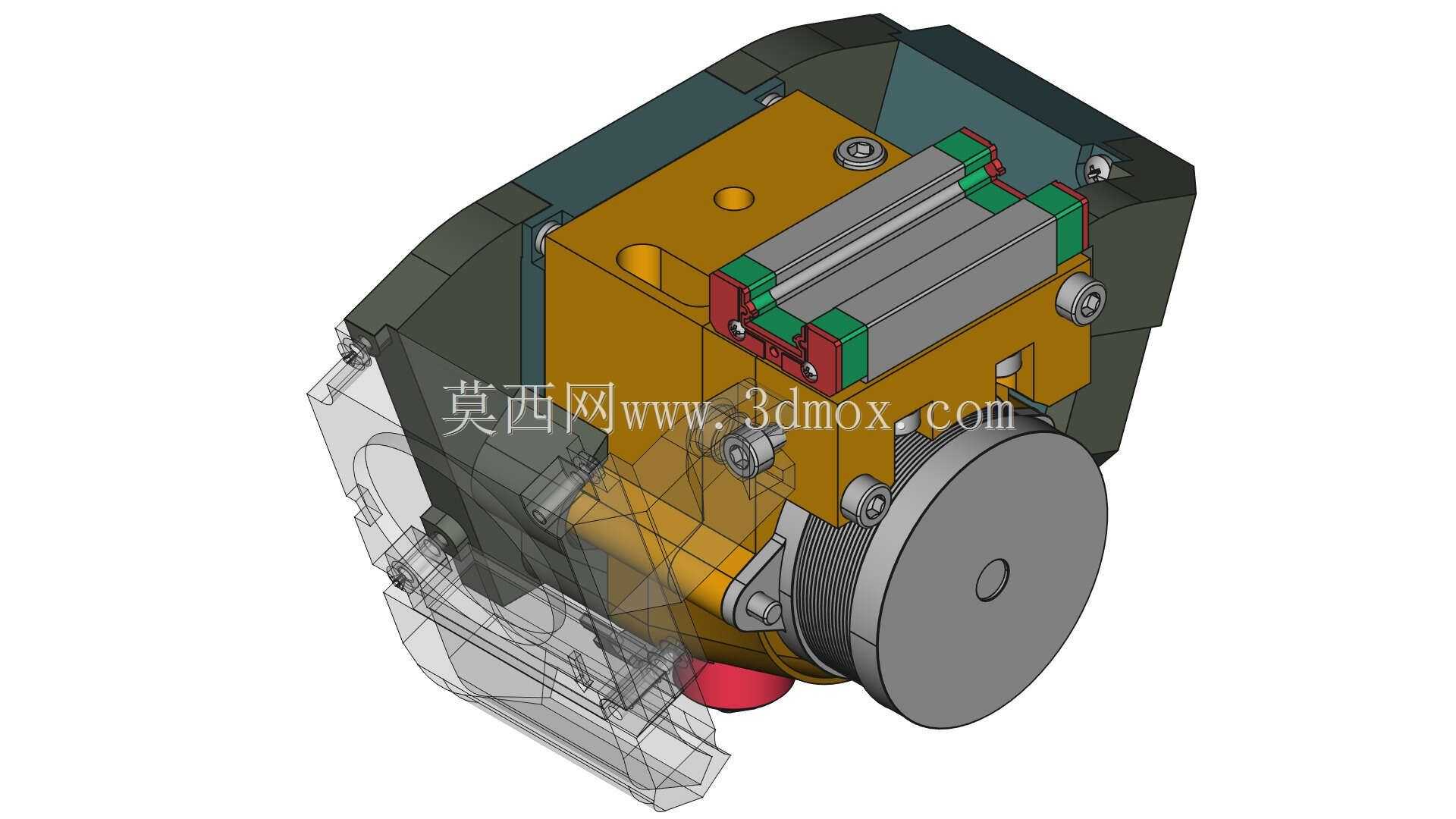

　　避免喉管温度过高导致耗材提前膨胀软化，造成堵头故障，风道结构做了导流设计，散热气流不会直吹打印件表面，避免打印件局部快速冷却导致的翘曲、层间结合力不足问题。安装边界上，该挤出机构整体宽度控制在65mm以内，高度方向从安装基准面到喷嘴末端的尺寸经过优化，不会与常规尺寸的打印平台调平传感器、自动调平探针产生干涉，适配市面上绝大多数采用2020、2040铝型材框架的桌面级3D打印机，X轴滑车的安装孔位做了多组兼容设计，可直接替换原有挤出机构，无需对设备框架做大规模改装。导向部分预留了皮带固定槽位，适配GT2同步带的安装尺寸，张紧结构集成在挤出主体框架上，安装时可直接调整皮带张紧度，无需额外加装张紧轮组件。从实际使用场景来看，

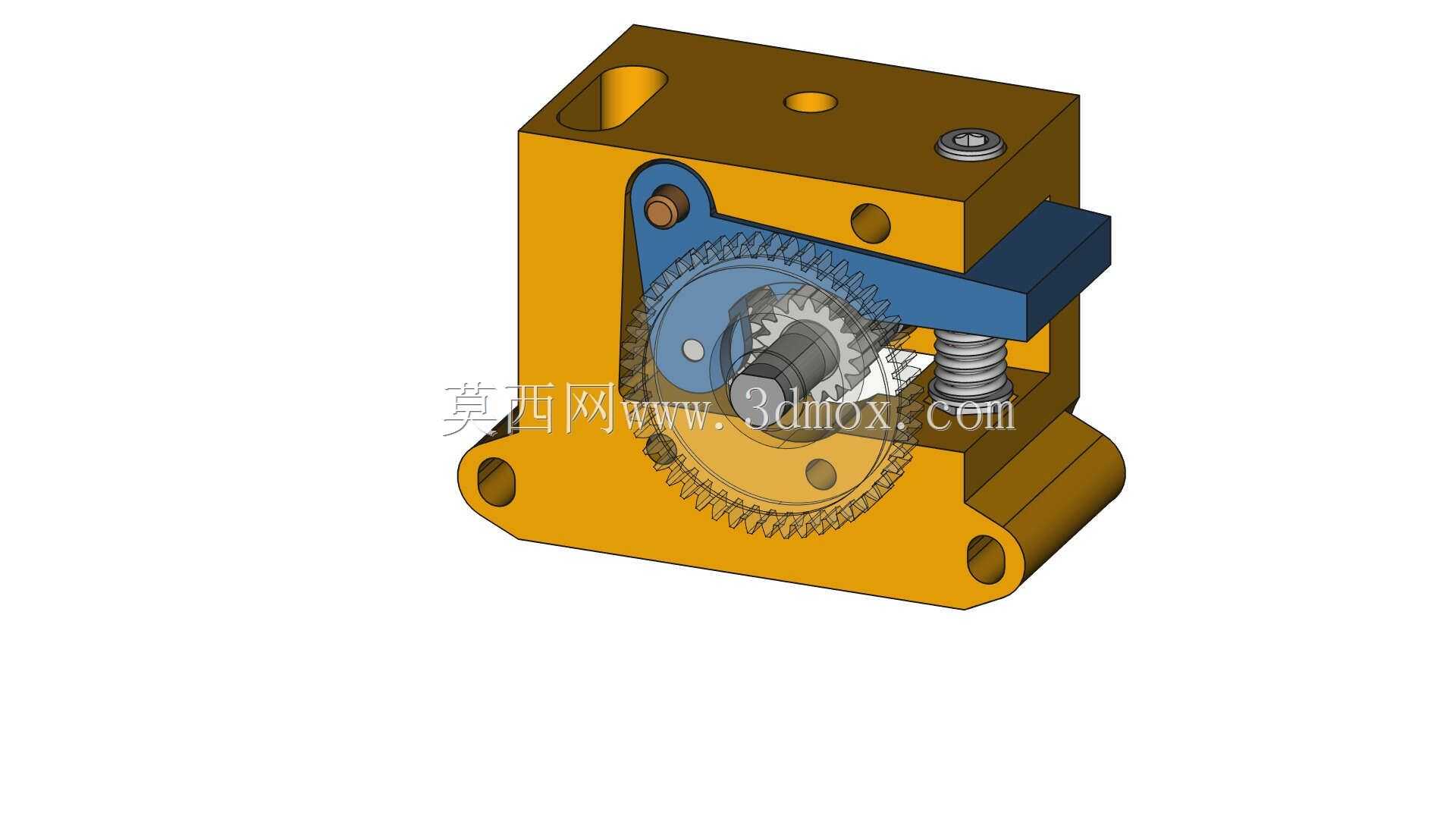

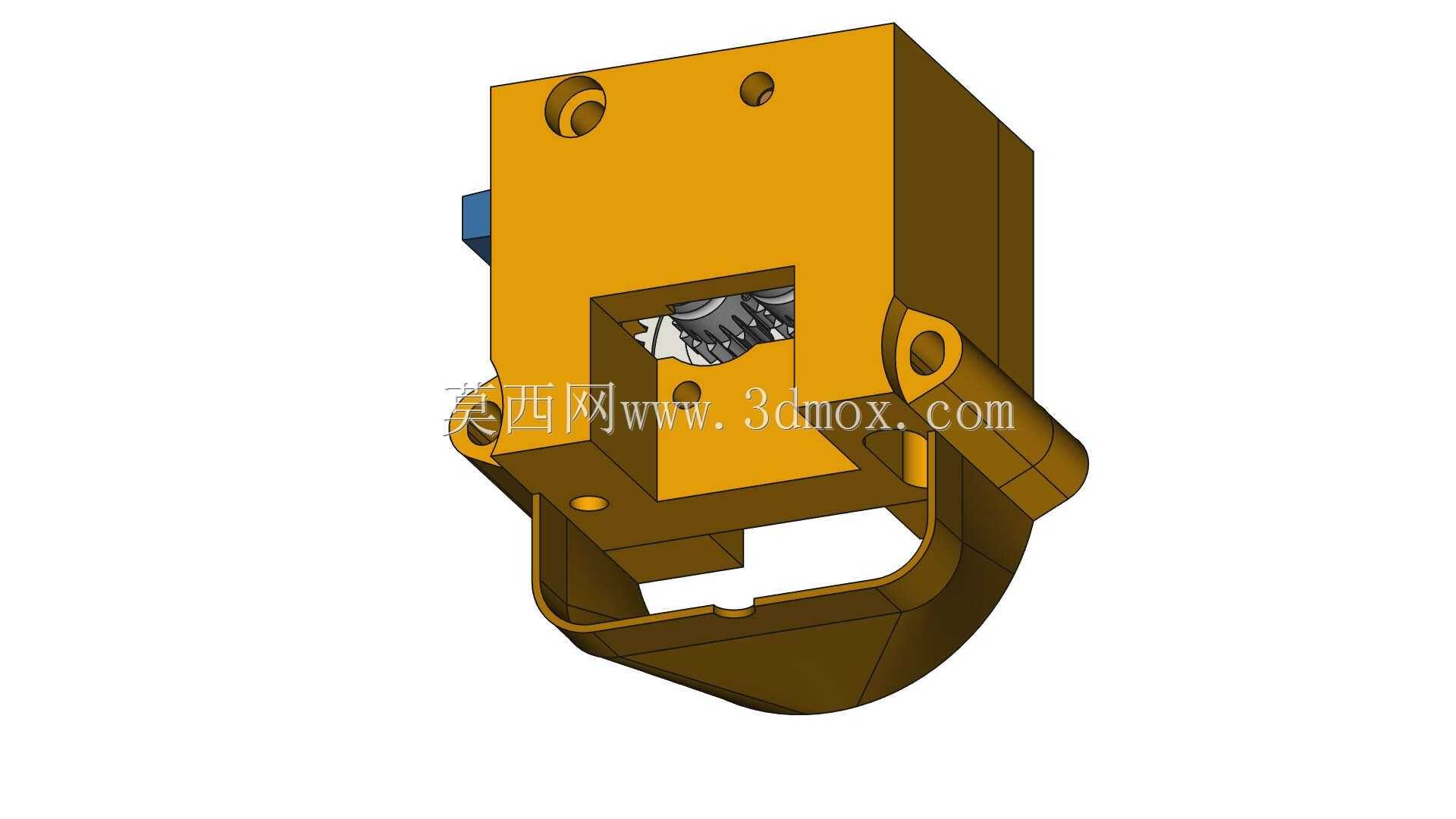

　　该结构既适合个人玩家对现有桌面级3D打印机做性能升级，也适合小型3D打印设备厂商做整机配套，在日常打印PLA、ABS、PETG等常规耗材时，回抽响应速度更快，可有效减少打印件的拉丝、垂料缺陷，在打印柔性耗材时，送料路径无冗余弯折，耗材输送阻力小，能实现稳定的连续挤出，不会出现耗材弯折卡滞的问题。结构设计上做了快拆式耗材导入通道，更换耗材时无需拆解送料齿轮组件，直接按压压杆即可松开耗材，操作便捷，压簧的预紧力可通过侧面的调节螺丝调整，可根据不同硬度的耗材设置合适的送料压力，避免压力过大导致的耗材变形，或是压力过小导致的送料打滑。整体结构的装配公差经过优化，各运动部件之间无多余旷量，送料齿轮与热端进料口的同轴度控制在0.1mm以内，耗材进入喉管时不会出现偏磨问题，长期使用也不会出现送料精度下降的情况。
