单反相机适配58mm太阳观测滤镜结构

　　该结构为适配单反相机镜头的太阳观测专用滤镜组件，核心应用场景覆盖日间太阳观测、天文摄影记录、日食天象拍摄等专业摄影与天文观测领域，可直接安装在带有标准58mm螺纹接口的单反镜头前端，实现强光环境下的安全成像，避免强光直射对相机感光元件以及观测者视力造成不可逆损伤。从功能特性来看，该组件采用分体式组合结构，主体滤光罩为锥台形腔体设计，大端朝向外侧用于承载滤光膜，小端设置标准镜头连接接口，侧方设置的凸起握持结构可方便安装时的旋拧操作，避免安装过程中打滑刮蹭镜头前端镜片。

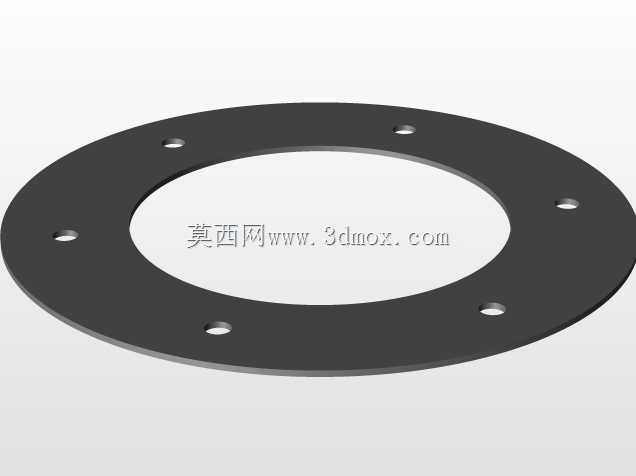

　　设计过程中优先考虑了滤光膜的安装平整度与固定可靠性，滤光膜选用OD5.0级别的专用太阳安全膜，安装时预留了足够的膜片张紧余量，避免膜片褶皱影响成像画质；两层法兰式压合结构可将滤光膜牢牢夹持在中间，压合面做了细微的磨砂处理，增大与膜片边缘的摩擦力，防止使用过程中膜片移位脱落。在安装边界设计上，滤光罩与镜头连接的螺纹段严格遵循58mm标准摄影镜头螺纹参数，螺距、牙型角均匹配通用镜头滤镜接口标准，旋合深度控制在合理区间，既保证连接后的同轴度误差控制在成像允许范围内，又不会出现旋入过深顶触镜头前组镜片的问题。

　　滤光膜安装位的有效通光直径为60mm，外围预留5mm宽度的压合边，保证膜片固定后有效通光区域完全覆盖镜头的最大入射光瞳，避免画面边缘出现暗角。结构设计上充分考虑了3D打印工艺的成型特性，所有壁厚均控制在打印工艺易成型的区间，没有出现过大的悬空结构，侧方的握持柄与主体采用一体化成型设计，无需额外组装即可获得足够的结构强度，打印完成后仅需对螺纹段做简单的砂纸打磨处理，即可获得顺滑的旋合手感。

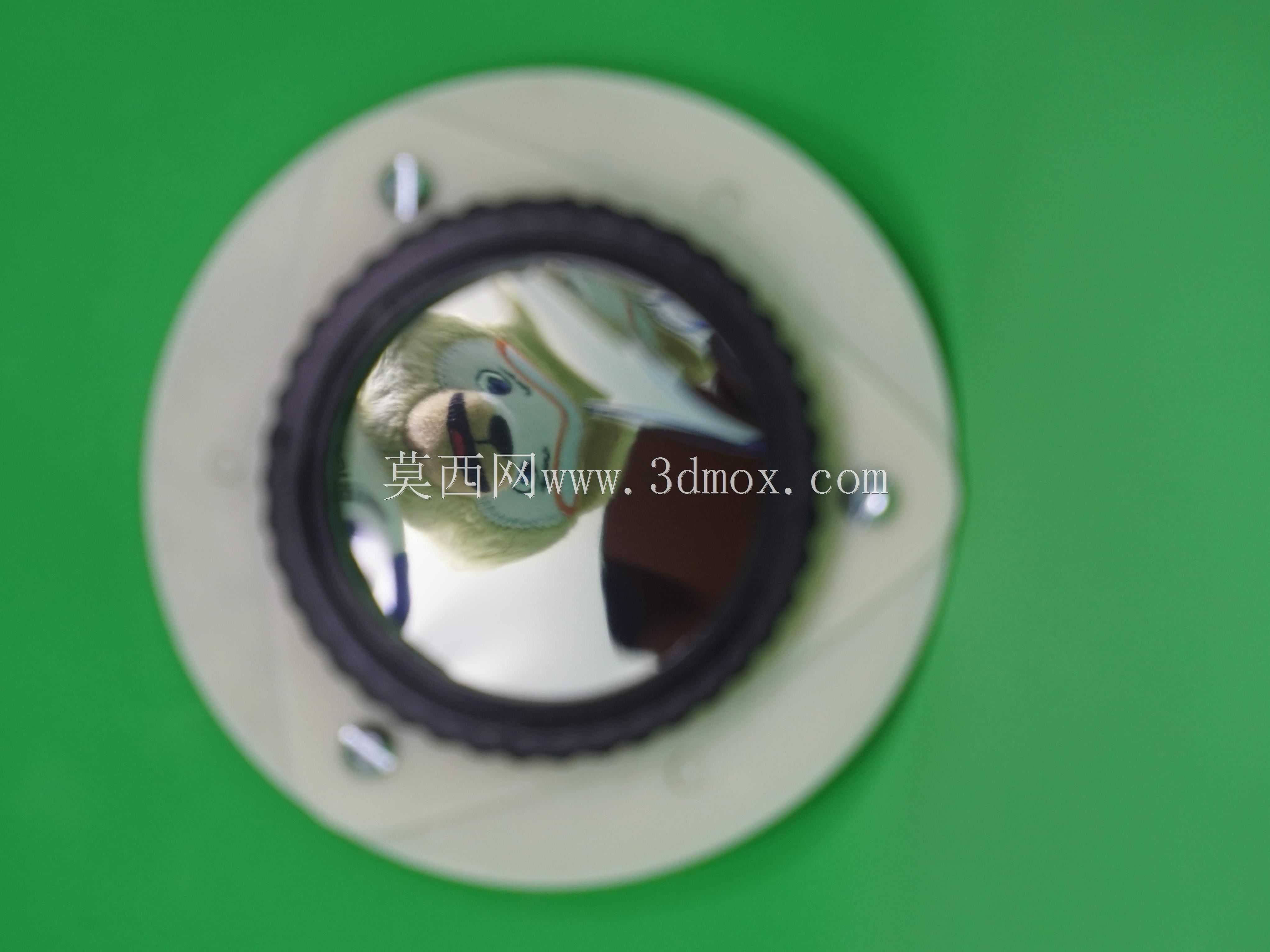

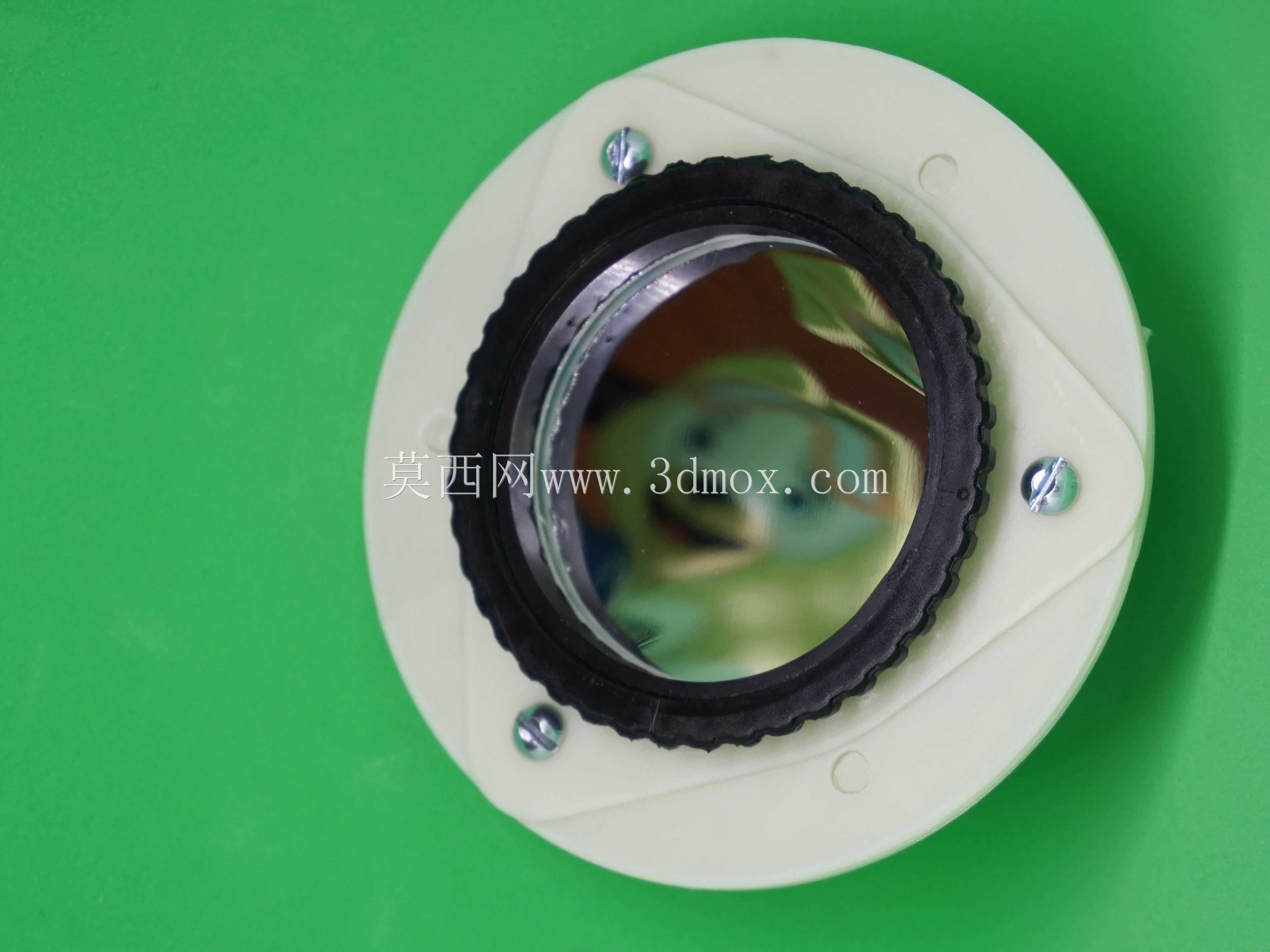

　　实际使用时，需先将滤光膜裁剪为直径70mm的圆形片，在法兰压合面均匀涂布耐紫外线的专用粘接剂，将膜片平整贴合在第一层法兰的凸缘上，再将第二层压合法兰对齐粘接，待粘接剂完全固化后，修剪掉边缘溢出的多余膜片，对螺纹段进行打磨修整，即可通过侧方的握持结构将整个滤镜组件旋接在相机镜头前端。该结构的锥台形外形设计可在保证通光口径的前提下尽可能减小整体体积，降低镜头前端的负重，避免长时间安装后镜头前端镜筒出现形变；外表面做了哑光消光处理，减少侧面杂光进入镜头对成像造成的眩光干扰，提升强光下的成像对比度。针对户外使用场景，结构边缘均做了圆角过渡处理，没有尖锐棱角，避免安装拆卸过程中划伤手或者镜头表面；整体重量控制在较低水平，不会对镜头的变焦、对焦操作造成额外负载，安装后不会干扰镜头的自动对焦动作，也不会在镜头前端产生偏心载荷，保证长时间使用的稳定性。
