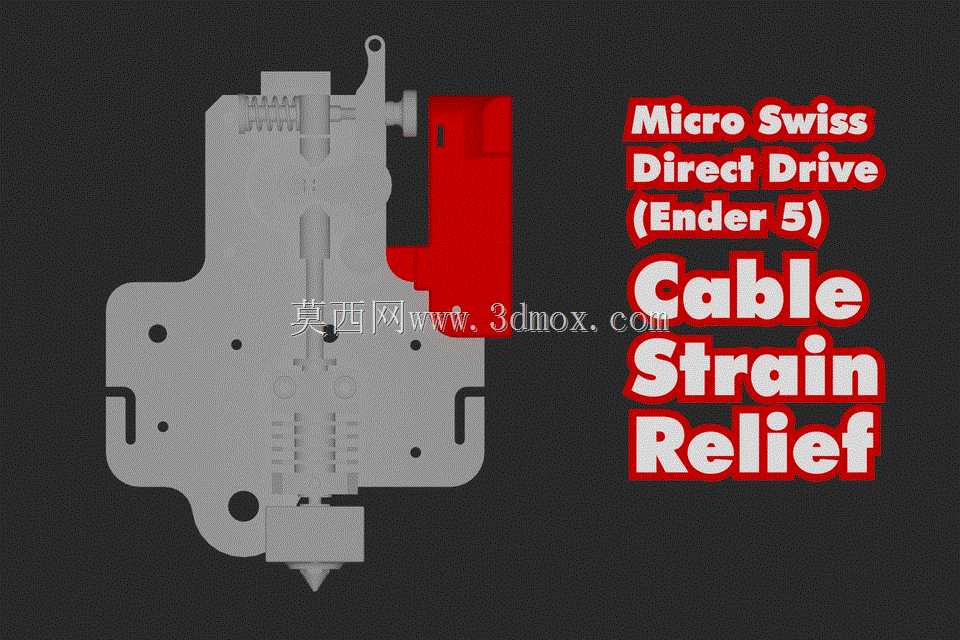

Ender5机型直驱结构电缆应力消除组件

　　桌面级FDM3D打印设备在改装直驱挤出结构后，挤出机端的电缆走线往往会出现反复弯折、拉扯的问题，尤其是Ender5这类采用十字运动结构、挤出机随X轴做高速往复运动的机型，原有走线方式没有针对直驱组件的出线位置做固定，打印过程中电缆随挤出机反复弯折，长期使用后容易出现线芯折断、外皮磨损、信号传输中断的故障，严重时还会因为线缆拉扯导致挤出机走位偏差，影响打印件成型精度。这款电缆应力消除组件就是针对MicroSwiss直驱套件适配Ender5机型的场景设计，专门解决直驱改装后的线缆固定痛点。

　　从实际安装场景来看，组件整体采用贴合适配的安装基准面，完全匹配直驱套件背部的铝板安装位，不需要对原有设备的结构做二次打孔或者切削修改，只需要通过现有安装位的螺丝就能完成固定，安装后不会和X轴的运动行程产生干涉，也不会触碰打印机的框架、同步带以及限位开关，完全在原有设备的安装边界内，不会额外增加挤出端的运动负载。组件的走线槽采用圆弧过渡设计，没有尖锐的棱角，电缆从挤出机接线端引出后，顺着走线槽的弧度自然弯折，弯折半径控制在电缆允许的最小弯曲半径以上，避免电缆出现死折，同时将电缆的活动段约束在合理范围内，打印过程中挤出机做快速移动、换向动作时，线缆的弯折点被固定在组件的出线端，不会在接线根部反复弯折，从根源上降低电缆的疲劳损伤概率。

　　设计上充分考虑了FDM打印的工艺特性，整个组件没有悬空超过45度的结构，不需要额外添加支撑材料就能完成打印，打印完成后只需要简单去除层纹毛刺就能直接装配，不需要做二次打磨或者攻丝处理，安装孔位的尺寸公差控制在合理范围内，既不会因为孔位过小导致螺丝无法拧入，也不会因为间隙过大出现安装松动的问题。组件的结构做了针对性的减重处理，在保证安装强度、线缆约束能力的前提下，尽可能减少不必要的材料堆积，降低挤出端的运动重量，避免因为额外负载过大导致X轴电机丢步、打印振纹加重的问题。

　　实际使用过程中，这款组件除了固定电机供电线、加热棒线、热敏电阻线之外，还预留了足够的走线空间，可以同时容纳挤出头的散热风扇线、BLTouch自动调平传感器的信号线，所有线缆都可以通过走线槽整理固定，避免线缆散乱垂落剐蹭打印件，也能防止线缆在运动过程中勾到设备上的其他部件。组件的出线位置做了限位挡边，线缆装入后不会因为长期拉扯从槽内脱出，不需要额外使用扎带固定也能保持走线的规整度，当然如果需要更高的固定强度，也可以在预留的扎带孔位使用扎带做二次加固，适配不同使用者的走线习惯。

　　从结构适配性来看，这款组件的安装面完全贴合MicroSwiss直驱套件的背部轮廓，安装后和直驱组件形成一个整体，不会出现突出的棱角，在打印大尺寸模型、挤出机移动到平台边缘位置时，组件不会和打印机的机架、Z轴型材发生碰撞，运动全程都能保持足够的安全间隙。针对Ender5机型的运动特性，组件的线缆引出方向顺着X轴的运动方向设置，线缆在随挤出机移动时的弯折方向和运动方向保持一致，不会出现侧向拉扯线缆的情况，有效降低运动过程中线缆对挤出机的反向作用力，让挤出机的运动更加顺畅，长时间高速打印也不会出现因为线缆拉扯导致的层错问题。

　　不同于通用型的线缆固定件，这款组件完全针对特定机型的特定直驱改装方案设计，没有多余的冗余结构，所有的结构特征都服务于线缆固定、应力消除的核心功能，安装后不会影响挤出机的散热，也不会阻挡挤出头的散热风道，保证挤出头的温度稳定，不会因为组件遮挡风道导致散热不足、耗材提前软化堵头的问题。对于自行改装直驱结构的Ender5用户来说，这类针对性设计的应力消除组件，能够大幅降低线缆故障的概率，减少设备维护的频率，同时提升打印过程的稳定性，避免因为线缆问题导致的打印失败，是直驱改装过程中实用性很强的配套结构件。
