后向圆弧叶片离心风机叶轮结构设计

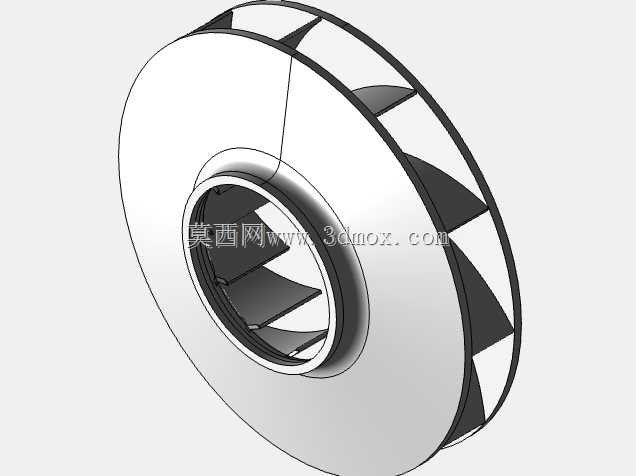

　　在工业通风、工艺送风、废气收集、暖通空调系统的末端动力单元里，离心风机的核心做功部件就是叶轮，其结构合理性直接决定整台风机的全压效率、运行噪声、抗积灰能力与长期运行稳定性，不少现场风机出现风量不足、振动超标、轴承温升过快的问题，追根溯源大多能落到叶轮的结构设计偏差上。这款叶轮采用后向圆弧叶片布局，和前向叶片相比，这种叶片形式的全压效率更高，相同风量风压下的轴功率更低，不会出现随管网阻力减小功率陡增的过载特性，对驱动电机的选型容错率更高，尤其适合管网阻力波动较大的车间通风、除尘系统引风、工艺设备排风这类工况，长期运行的能耗优势十分明显。从结构组成来看，这款叶轮包含轮盖、轮盘、叶片、轮毂安装座四个核心部分，轮盖采用收敛式锥弧过渡结构，

　　气流从轴向进入叶轮入口后，会顺着轮盖的型线平滑转向径向，避免入口处出现气流突扩造成的涡流损失，入口边缘做了小圆角钝化处理，能削弱入口处的气流剪切噪声，这一点对民用暖通、写字楼配套风机的低噪声要求十分关键。叶片采用等厚圆弧板型，相比机翼型叶片，这种结构的加工难度更低，抗粉尘磨损性能更好，即使输送含少量尘粒的气体，也不会因为叶片磨穿进灰破坏转子动平衡，适合除尘系统、物料输送引风这类含尘工况；叶片的进出口安装角经过匹配，出口气流的周向速度分量控制在合理区间，既保证足够的做功能力，又能降低气流进入蜗壳时的冲击损失，叶片和轮盘、轮盖的连接采用满焊结构，焊缝位置做了平滑过渡，避免应力集中，在高转速运行下不会出现焊缝开裂的失效问题。

　　轮毂部分采用中心通孔加键槽的安装形式，和电机轴或者传动组主轴配合时，能传递足够的扭矩，安装止口的同轴度公差控制在IT7级以内，保证叶轮装配后和旋转轴的同轴度，减少运行时的不平衡量；轮盘的厚度根据叶轮直径做了等强度设计，靠近轮毂的区域厚度略大，向外缘逐渐过渡到常规厚度，既保证整体刚度，又控制叶轮的整体重量，降低转动惯量，减少风机启动时对电机的冲击载荷。设计这类叶轮时，首先要匹配目标工况的风量风压参数，确定叶轮的外径、入口直径、叶片出口宽度这几个核心尺寸，外径直接决定叶轮的圆周速度，是决定风压上限的核心参数，入口直径要根据入口风速确定，一般控制在12-18m/s的区间，避免入口流速过高造成阻力损失，出口宽度则要和风量匹配，保证叶道内的气流流速均匀，不会出现叶道内的气流分离。叶片的型线绘制要保证气流在叶道内的平滑转向，从入口到出口的曲率变化均匀，避免出现局部曲率过大造成的气流脱流，相邻叶片之间的流道宽度变化要平缓，防止流道扩散角过大形成涡流。安装边界方面，这类叶轮的轴向安装尺寸要匹配风机蜗壳的宽度，轮盖和蜗壳进风口的间隙控制在叶轮直径的千分之五到千分之十之间，间隙过大会造成气流回流，降低风机效率，间隙过小则容易在运行时因为热膨胀、振动出现碰擦故障；径向方向要保证叶轮外缘和蜗壳内壁的间隙均匀，周向偏差不超过2mm，避免出现偏心造成的气动噪声和不平衡振动。做动平衡校验时，要按照刚性转子的平衡等级要求，一般通风机用叶轮要达到G6.3级以上，

　　高转速工况则要达到G4.0级，平衡块要固定在轮盘或者轮盖的外缘位置，采用焊接或者铆接的方式固定，防止运行时平衡块脱落造成振动事故。另外，针对不同的输送介质，叶轮的材质选择也有区分，输送清洁空气可以采用普通碳素钢板焊接，输送腐蚀性气体则要采用不锈钢或者玻璃钢材质，输送高含尘气体则要在叶片表面做耐磨堆焊或者粘贴耐磨陶瓷片，延长叶轮的使用寿命。在实际选型替换时，还要注意叶轮的旋向和出风口角度的匹配，避免因为旋向错误造成风机反转，无法正常送风，同时要核对轮毂的轴孔直径、键槽尺寸、锁紧螺纹位置，保证和原有主轴的配合精度，装配后要手动盘车检查，确认无碰擦、卡滞问题后再进行试运行，试运行时要逐步提升转速，监测轴承的振动和温度，确认运行参数符合设计要求。
