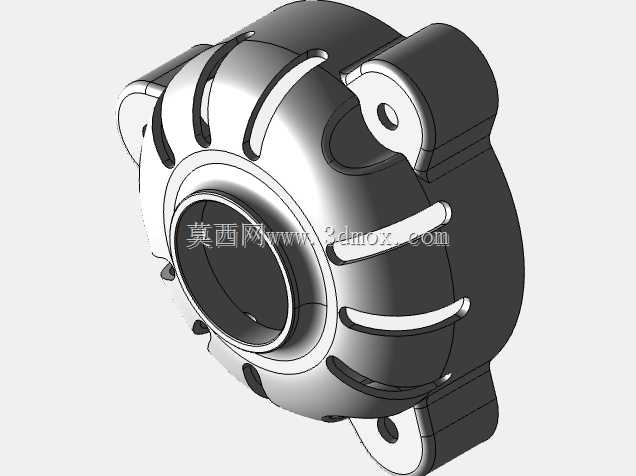

带安装凸耳的径向承载滚动轴承壳体

　　在各类通用传动设备的旋转支撑环节中，这类带侧装凸耳的轴承壳体是承担径向载荷、为轴承外圈提供稳定定位的核心配套零件，常见于中小型输送线辊筒支撑、农用机械传动辊组、轻工设备的旋转工位等场景，区别于标准剖分式轴承座，该壳体采用一体化铸造成型后机加工的结构思路，整体刚性更优，适配中等转速、中等冲击的工况环境。从结构设计逻辑来看，壳体中心的通孔为轴承外圈安装位，内孔公差按照基孔制过渡配合设计，能够保证轴承压装后不会出现外圈跑圈的问题，同时内孔端面预留了轴承外圈的轴向定位台阶，可限制轴承工作过程中的轴向窜动，避免旋转轴出现轴向偏移影响传动精度。壳体周向均匀分布的弧形散热槽并非装饰结构，在连续运转工况下，

　　轴承滚动体与内外圈摩擦产生的热量可以通过这些增大表面积的槽道快速散出，降低轴承工作温升，延长润滑脂的使用寿命，减少日常维护的频次。侧面伸出的三个带孔安装凸耳，是整个壳体与设备机架连接的核心边界，凸耳上的通孔为光孔设计，适配螺栓穿装固定，三个安装点呈非对称三角分布，相比传统四点安装的轴承座，该布局可以在有限的安装空间内获得更稳定的支撑效果，同时降低对安装面平面度的要求，即使机架安装面存在小幅加工误差，也能通过调整螺栓锁紧力矩实现壳体的稳定固定，不会出现安装应力导致的轴承内孔变形。壳体与安装凸耳的衔接位置做了大圆角过渡处理，能够有效分散设备运转过程中产生的振动应力，避免应力集中导致的凸耳根部断裂问题，

　　这一细节设计在存在小幅冲击载荷的工况下尤为关键，很多同类型简易轴承座往往忽略该过渡结构，在长期交变载荷作用下容易出现壳体开裂的故障。从安装边界尺寸来看，壳体中心安装孔的轴向长度与标准深沟球轴承的外圈宽度匹配，不需要额外加装调整垫片即可实现轴承的轴向定位，壳体最大外圆尺寸控制在安装孔直径的2.3倍左右，既保证了壳体自身的结构强度，又不会占用过多的设备安装空间，三个安装凸耳的孔位中心所在圆直径比壳体最大外圆大15%左右，安装时扳手有足够的操作空间，不需要特殊工装即可完成装配作业。在实际选型适配过程中，这类壳体适配的轴承内径范围覆盖常用的20mm到40mm轴径，能够满足大部分中小型传动设备的旋转支撑需求，相比标准带座外球面轴承，

　　该壳体的整体高度更低，适合安装空间紧凑、对支撑组件轴向尺寸有严格限制的场合，比如包装设备的送膜辊支撑、小型输送线的端部辊筒安装等场景。壳体的所有外露棱边都做了倒角处理，一方面是去除机加工产生的毛刺，避免装配过程中划伤操作人员，另一方面倒角结构可以引导轴承顺利压装入内孔，减少装配过程中对内孔边缘的磕碰损伤，保证配合面的精度不受装配操作影响。在结构强度校核层面，壳体的壁厚按照额定径向载荷的1.5倍安全系数设计，在承受最大额定载荷时，壳体的最大变形量控制在0.02mm以内，不会因为壳体变形导致轴承内孔出现椭圆度超差，进而影响轴承的正常运转，避免滚动体出现偏载磨损的问题。
