管壳式换热器共轭传热CFD仿真分析模型

　　在石油炼化、化工生产、暖通空调、动力发电等多个工业领域，管壳式换热器都是实现不同流体间热量传递的核心通用设备，其换热效率、流动阻力、温度场分布均匀性直接决定整套工艺系统的能耗水平与运行稳定性，传统依靠经验公式加样机试验的设计迭代方式，不仅需要投入大量的试验成本，还很难捕捉壳程折流结构附近的流动死区、管壁与流体交界面的温度梯度突变等细节问题，而基于计算流体动力学的共轭传热仿真，能够同时求解固体域的热传导与流体域的对流换热过程，精准还原设备实际运行中的热交换全过程，为结构优化提供量化的数据支撑。

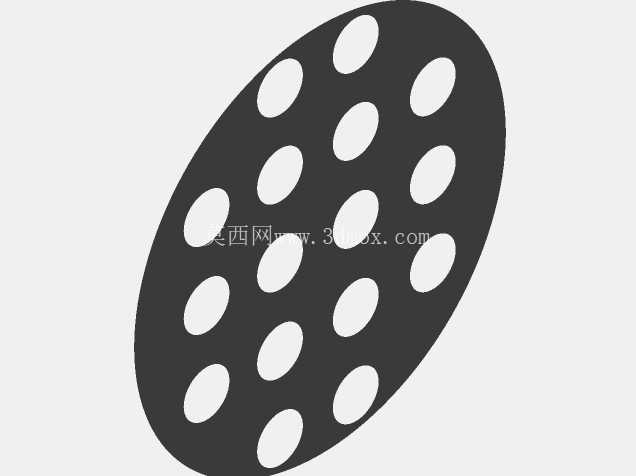

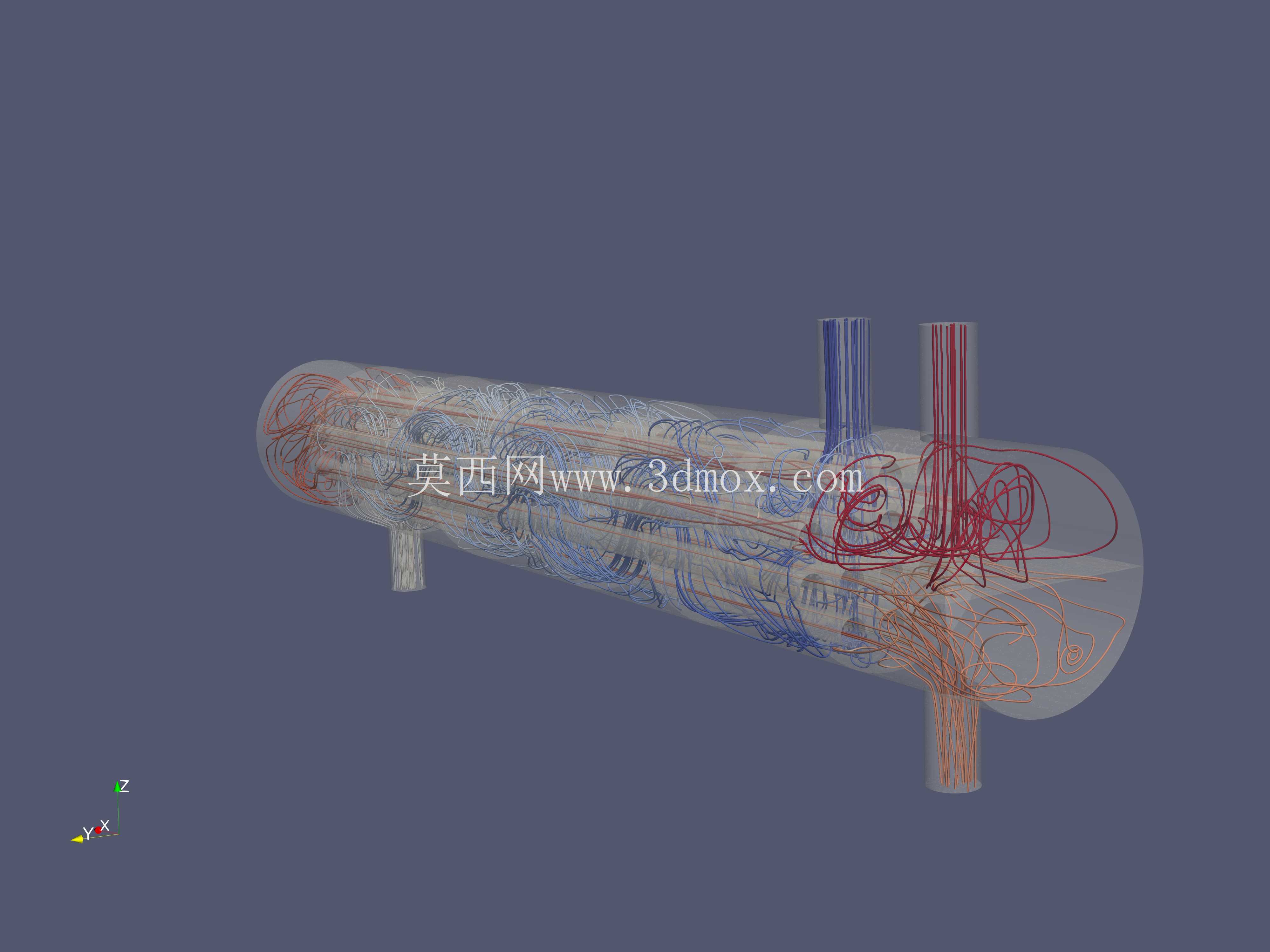

　　本次搭建的仿真模型完整还原了管壳式换热器的核心流道与固体结构，包含壳程筒体、内部换热管束、管板、进出口接管等关键结构，建模过程中对不影响流动与传热计算的微小倒角、螺纹连接结构进行了合理简化，既保证仿真计算的精度，也能有效控制网格总量，提升计算效率。模型的固体域覆盖换热管壁、壳程筒体等参与热量传递的实体部分，流体域则划分出壳程流体通道与管程流体通道两个独立区域，在管壁与流体接触的交界面设置共轭传热耦合边界，无需手动设定壁面换热系数，即可通过计算自动得到壁面热流密度、温度分布等参数，避免了经验给定换热系数带来的计算误差。从实际工程应用的角度出发，该模型可覆盖多种典型工况的仿真需求，既可以模拟管程走高温介质、壳程走冷却介质的冷却工况，也能适配壳程热流体加热管程冷介质的加热场景，计算过程中可根据实际介质属性调整流体的密度、粘度、导热系数、比热等参数，支持牛顿流体的层流、湍流多种流动状态计算，能够输出全流场的速度矢量分布、压力云图、温度云图、湍流强度分布等结果，可直观识别壳程内的流动滞留区、管束间的流速不均区域、管壁局部过热位置等设计缺陷。

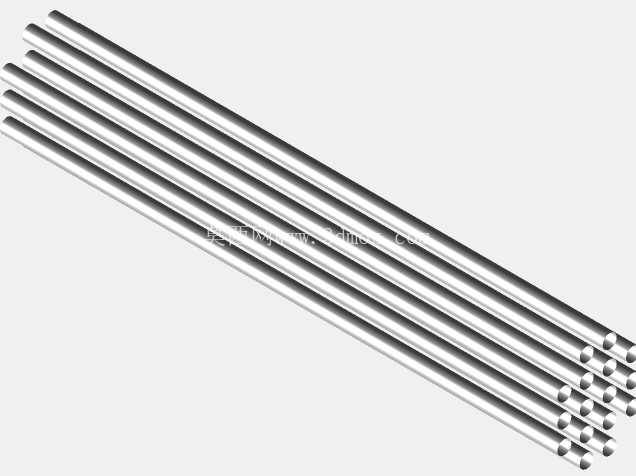

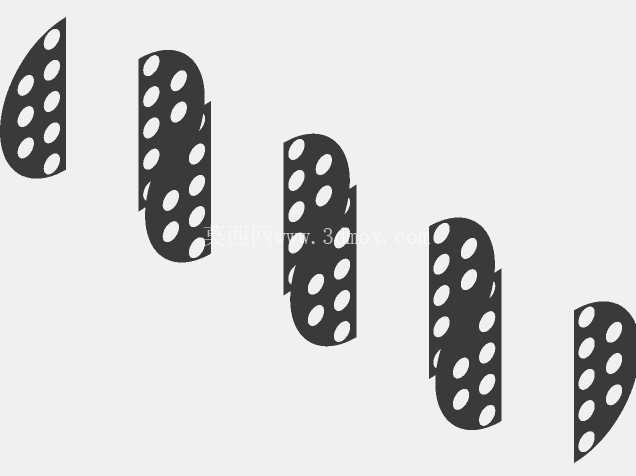

　　在安装边界层面，模型的进出口接管位置、筒体长度、管束排布间距均参考常规工业用管壳式换热器的通用设计规范设定，可直接对接不同管径的工艺管线，筒体支座的安装位置预留了足够的操作空间，不会与周边管线、设备框架产生干涉，设备整体的长宽高尺寸适配常规工业厂房的设备安装空间要求，无需额外调整安装基础即可适配多数技改项目的替换需求。设计思路上，模型没有采用理想化的全顺排管束结构，而是参考实际工业产品常用的折流板支撑结构，在壳程设置了合理间距的折流板，引导壳程流体横向冲刷管束，提升换热效率的同时也对换热管束起到支撑作用，避免长管束在流体冲击下产生振动；管束采用正三角形排布方式，在相同筒体直径下可布置更多换热管，提升单位体积的换热面积，同时兼顾了壳程流体的流通截面积，控制流动阻力在合理范围内，避免输送泵的能耗过高。

　　通过该仿真模型的计算，可量化获取不同流量、不同入口温度下的设备总换热系数、壳程与管程的压力降、出口介质温度等核心运行参数，设计人员可根据计算结果调整折流板间距、管束排布方式、进出口接管位置，在换热效率与流动阻力之间找到最优平衡点，相比传统设计方式可大幅缩短产品研发周期，减少样机试制与试验的成本投入，也可用于现有在役换热器的工况校核与改造优化，比如在换热器换热能力不足时，通过仿真判断是否需要调整折流板结构、是否存在管束结垢导致的流通截面变化等问题，为现场设备运维提供数据参考。需要注意的是，仿真计算过程中需要根据实际工况选择合适的湍流模型，对于存在大温差的工况还需要考虑流体物性随温度的变化，在近壁面区域设置合理的边界层网格，保证壁面y+值符合湍流模型的计算要求，才能得到与实际运行状态吻合度较高的计算结果，该模型的网格划分已经对近壁面区域进行了加密处理，可直接用于多数常规工况的仿真计算，使用者也可根据自身的计算需求对局部网格进行细化调整，进一步提升特定区域的计算精度。
