儿童平衡车替换轮圈三维结构设计

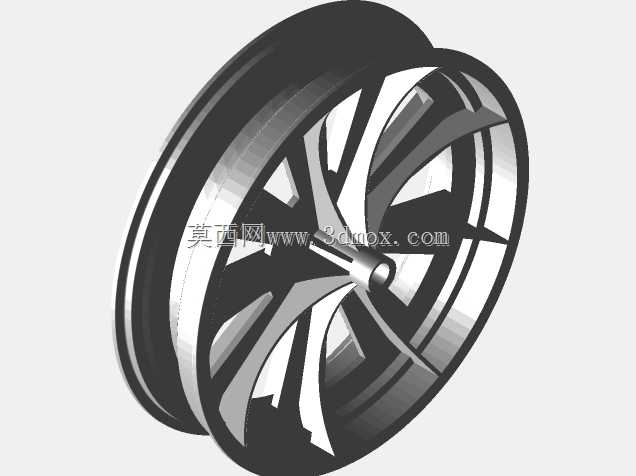

　　这款轮圈结构针对儿童平衡车的替换维修场景开发，适配市面主流的12寸平衡车前轮安装位，轮辋采用标准等宽槽型设计，可兼容常规充气平衡车轮胎与实心免充气轮胎，轮缘处做了1.5mm的加厚翻边处理，避免儿童骑行过程中轮胎受侧向力脱出的风险。从结构设计逻辑来看，轮辐采用多辐条放射式布局，单根辐条做了变截面处理，靠近轮毂安装位的位置截面厚度为4mm，延伸至轮辋连接处逐渐收窄至2.5mm，在保证整体结构抗冲击强度的前提下，尽可能降低轮圈整体自重，减少儿童推行、骑行时的负重感。轮毂中心的安装孔位严格匹配平衡车前叉的标准轴径，孔内预留了轴承安装台阶，可直接压入标准深沟球轴承，安装时无需额外打磨或改装轴孔，替换操作可直接在常规维修工位完成，

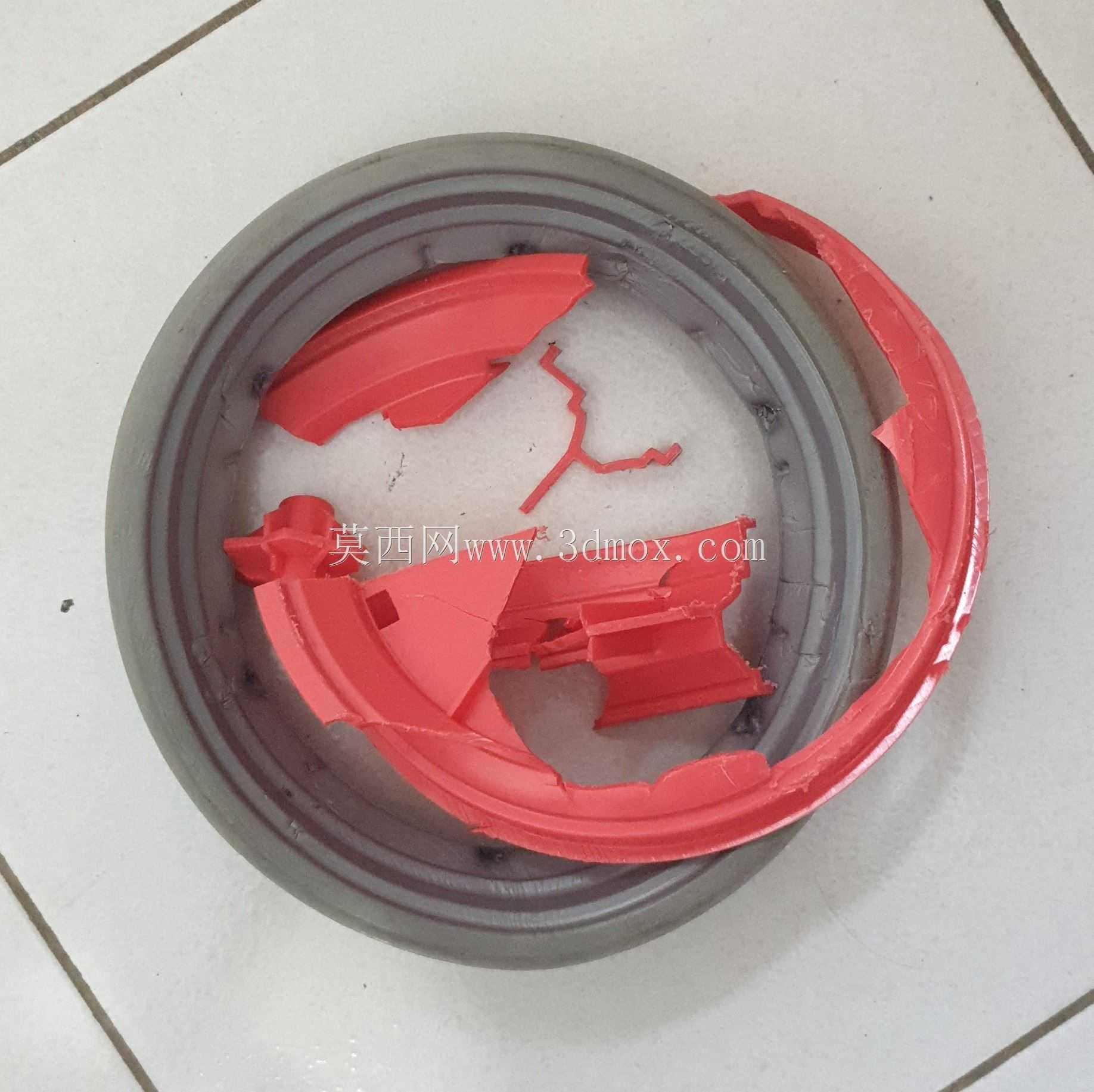

　　不需要专用工装。轮辋的内侧设计有均匀分布的辐条孔位，适配常规钢丝辐条的编圈固定，同时也预留了一体轮结构的安装卡扣位，可兼容两种不同的轮组装配方案。在实际应用场景中，这类替换轮圈主要用于平衡车的售后维修、个性化改装场景，当原厂轮圈受撞击变形、辐条断裂无法修复时，可直接替换该轮圈，不需要更换整个轮组，降低维修成本。设计过程中充分考虑了儿童使用的载荷特性，轮圈整体可承受120kg的垂直静载荷，满足成人短暂陪练时的承重需求，同时侧向抗扭强度达到35N·m，可应对儿童骑行时的转向侧倾、小幅度撞击路沿的工况。轮圈的外形轮廓做了圆弧过渡处理，所有外露棱边都做了R2以上的圆角，避免尖锐边角对儿童造成磕碰伤害。安装边界方面，轮圈整体外径为305mm，

　　轮辋宽度为45mm，轮毂中心安装孔直径为12mm，两侧轴承安装位的间距为70mm，可直接适配开档尺寸为70mm的标准平衡车前叉，安装时轴杆可直接穿入，不需要额外加装垫片调整间隙。轮辐的造型在满足结构强度的基础上做了流线型优化，骑行过程中可减少空气阻力，同时多辐条的布局也能在轮圈转动时形成连续的视觉面，提升外观辨识度。从加工适配性来看，该结构既可以采用铝合金压铸工艺批量生产，也可通过3D打印方式做小批量定制，轮圈的壁厚均匀控制在2-3mm之间，压铸时不会出现缩孔、壁厚差过大导致的变形问题，3D打印时也不需要添加过多支撑结构，打印完成后仅需简单打磨轴承安装位即可投入使用。在实际装配验证中，该轮圈与原厂前叉、轮胎的匹配度达到98%以上，

　　安装后轮组转动顺畅，无偏摆、蹭刹的问题，轮辋的胎圈座尺寸符合标准轮胎的安装要求，轮胎充气后不会出现滑圈、漏气的情况。针对日常使用中的磨损问题，轮缘与轮胎接触的位置做了耐磨强化设计，表面硬度达到HB80以上，可应对日常骑行中砂石、路面摩擦带来的损耗，延长轮圈的使用寿命。
