DDR3 SODIMM笔记本内存插槽连接器结构

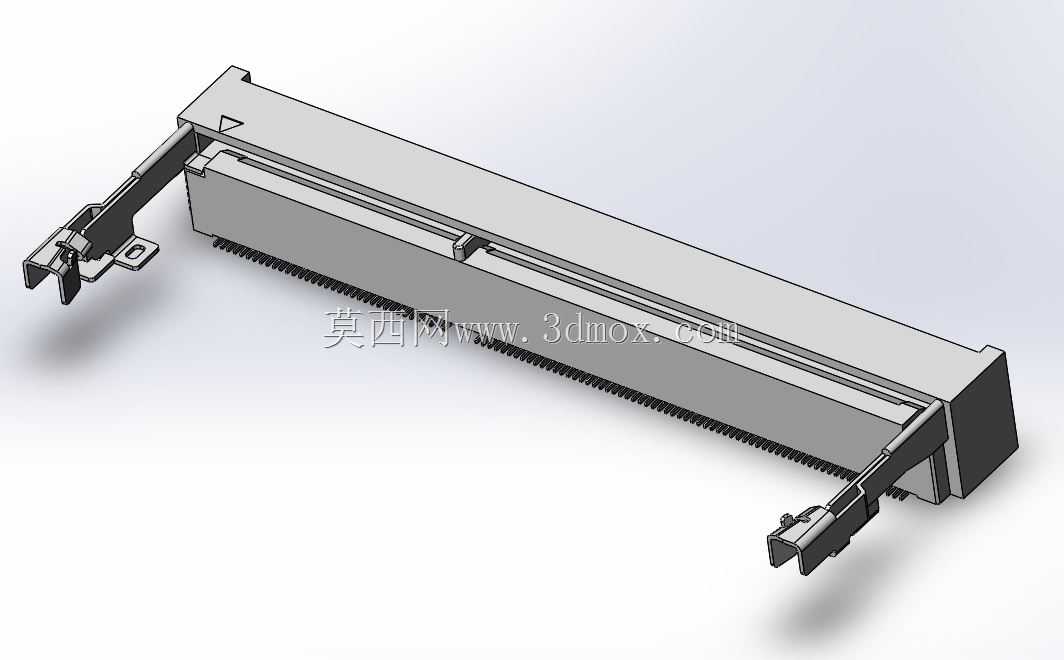

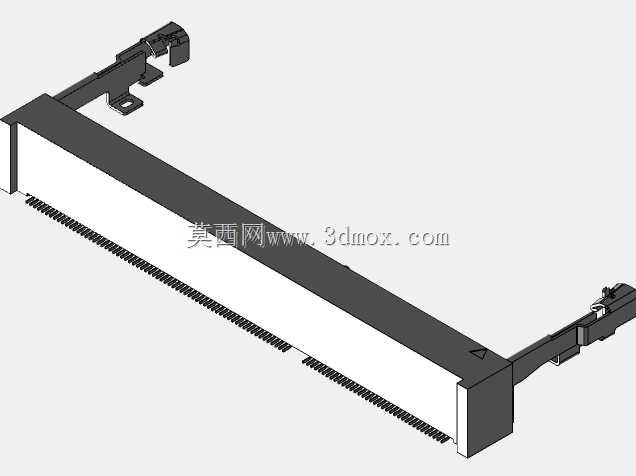

这款DDR3规格SODIMM内存插座连接器，主要面向紧凑型计算设备的板载内存扩展场景，常见于笔记本电脑、迷你主机、工业嵌入式控制板、便携检测仪器这类对内部空间占用有严格限制的硬件产品中，承担内存模组与主板之间的信号传输、供电连通的核心作用，是移动计算类硬件里实现内存可插拔扩展的关键结构件。从结构设计逻辑来看，整体采用长条形卧式布局，主体绝缘基座采用耐高温工程塑料注塑成型，基座内部排布对应204pin的接触端子，端子采用镀金铜合金材质，兼顾接触可靠性与抗磨损性能，能够承受数百次的内存插拔循环而不出现接触阻抗超标的问题。基座两端设计有翻转式锁扣结构，当内存模组以斜角插入插槽到位后，向下按压内存两端即可触发锁扣卡入内存模组两端的定位缺口，完成内存的机械固定，同时保证所有端子与内存金手指充分接触，拆卸时只需向外拨开两侧锁扣，内存模组会自动弹起至斜角位置，即可轻松取出，这种锁扣结构经过多代产品迭代，能够在设备受到振动、冲击的工况下避免内存松脱导致的设备宕机。从安装边界来看，该连接器采用表面贴装工艺焊接在PCB板上，整体高度控制在极低的范围内，不会过多占用板卡上方的堆叠空间，适配轻薄型设备的内部堆叠要求，基座两侧的固定焊片能够增强连接器与PCB的结合强度，避免长期插拔过程中连接器根部焊盘脱落。接触端子的排布严格遵循DDR3 SODIMM的标准定义，区分信号引脚、供电引脚、接地引脚，不同功能引脚的长度做了差异化设计，实现插拔过程中的接地引脚先接通、信号引脚后接通，避免热插拔过程中产生的浪涌损坏内存颗粒与主板控制芯片。基座内部的端子槽做了防呆设计，与内存模组上的防呆缺口位置对应，能够从物理上避免内存反向插入导致的引脚烧毁问题，两端的锁扣臂做了加强筋结构，在反复扳动的过程中不易出现断裂变形，锁扣与内存接触的位置做了圆角处理，不会刮伤内存模组的PCB边缘。在实际选型应用中，需要注意该连接器的焊接温度曲线符合表面贴装工艺的要求，回流焊过程中基座不会出现形变导致端子移位，安装时需要保证连接器与PCB丝印对齐，避免偏移导致的内存插入卡滞问题。
