直插式黄色安规电容三维结构

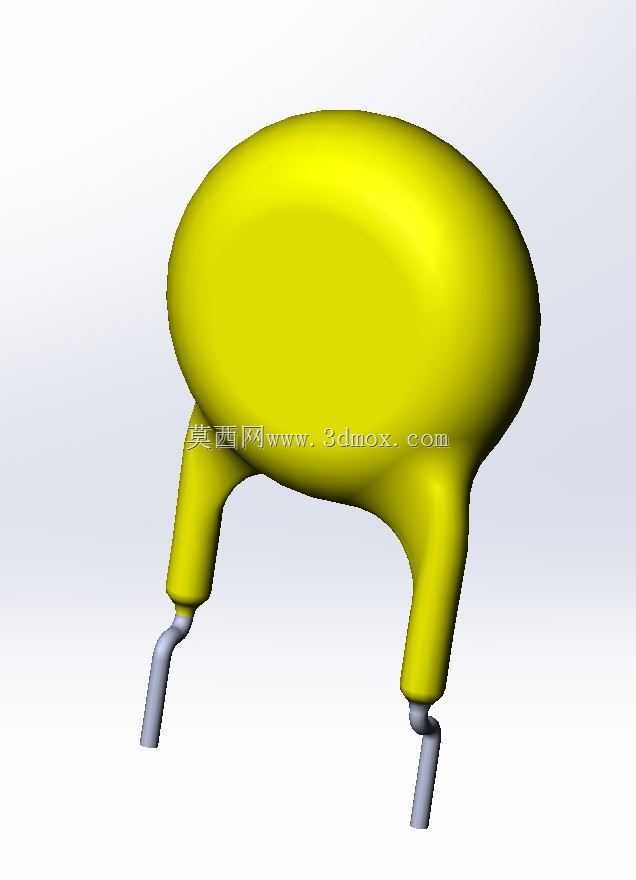

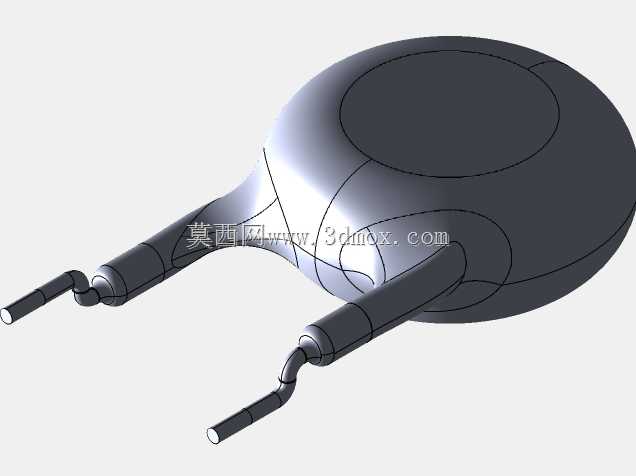

　　该三维模型还原的是一枚直插封装的黄色安规电容器，主体采用扁圆椭球式树脂包封外形，底部引出两根镀锡软铜引脚，是电源输入端口、通讯终端、消费电子及工业控制板卡中常见的无源滤波元件。建模时先依据实物测绘确定包封体的长轴、短轴与厚度比例，再对椭球外壳与引脚根部的过渡封胶区域做圆角融合处理，避免出现尖锐棱边，使外观与注塑包封后的真实状态一致。

　　从板级布局角度看，这类电容通常布置在交流输入回路、整流桥前端或开关电源初级侧，用于抑制共模、差模干扰，吸收瞬态脉冲，降低线路传导噪声。黄色包封层不仅承担绝缘防护作用，也能在元件失效时提供阻燃与抗开裂保护。模型中两根引脚并非简单圆柱直出，而是保留了根部封胶包覆、引脚折弯及末端可焊段的形态，这一细节对PCB装配校核很关键：工程师在进行板框堆叠时，需要确认引脚中心距、伸出长度、折弯方向与焊盘孔位之间的匹配关系，同时检查电容本体与周边变压器、保险丝、连接器、散热片等器件的安全间隙。

　　结构设计上，扁圆本体相比圆柱形电容更利于在低矮空间内贴板布置，顶部弧面可减少包封材料应力集中，底部收窄的封胶区则为引脚提供机械支撑，降低波峰焊或手工焊接后因振动产生的根部断裂风险。引脚采用软性线材并带轻微弯折，能够补偿PCB与元件之间的热膨胀差异，在温度循环、运输振动和插拔受力场景下提升焊点可靠性。三维建模过程中，引脚与本体相交处需要建立连续过渡，不能只做独立杆件穿插，否则在工程剖视图、装配干涉检查或渲染输出时会出现结构关系不真实的问题。

　　实际选型与安装边界校核时，应重点关注本体最高点距PCB板面的高度、椭球长轴方向占用面积、引脚跨距以及焊孔外侧到邻近器件的距离。若设备内部空间紧凑，电容可能靠近塑胶壳体、金属屏蔽罩或线束固定位，模型可用于验证包封体与壳体之间的爬电距离、电气间隙和维修拆装通道。对于自动化插装产线，还可借助该外形数据评估飞达供料、插件机抓手夹持、波峰焊过炉姿态以及引脚剪切后的剩余长度。

　　该模型把电子元件的外观包封、引脚成型和装配关系完整表达出来，既适合用于电源板、通讯设备主板、工控驱动板的三维布局，也可作为电子元器件库建模、干涉检查、产品展示和装配教学的参考对象。
