长丝导向双锥卷轴辊支撑组件

　　这套卷轴辊支撑结构主要面向细丝类物料的卷绕输送工序，常见于灯丝生产、细金属丝收放卷、化纤长丝导向这类需要稳定承托卷装芯轴的生产场景，在小型卷绕设备、线材加工工位中承担芯轴的转动支撑与轴向限位作用，避免长丝在走丝过程中出现跳动、偏移、卡滞问题，保障细丝输送的张力稳定性。

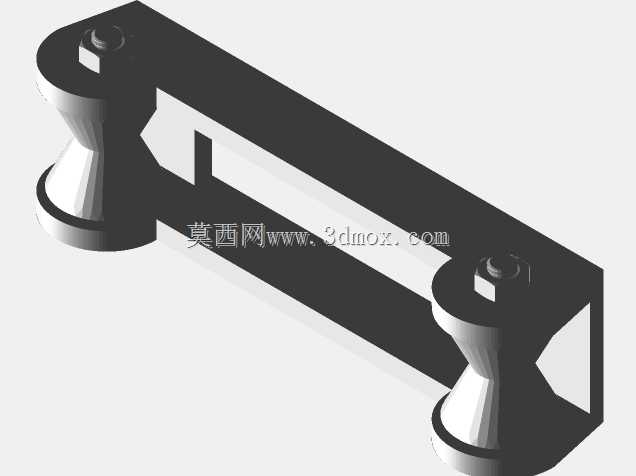

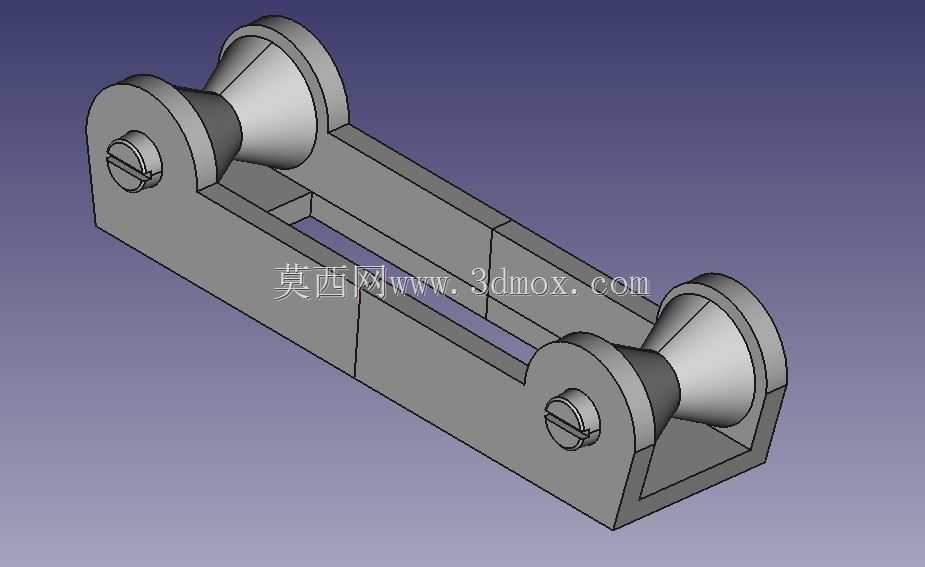

　　结构整体采用分体式双侧支撑布局，两个带锥面的辊座分别安装在框架式底座的两端，锥面设计可适配直径150到200毫米范围的卷装阀芯，无需额外定制适配套，锥面的自定心特性可让阀芯装夹后自动与支撑轴保持同轴，减少转动过程中的径向跳动量。单个线轴工位配置两组该支撑组件，分别承托阀芯的两端，支撑轴处适配尺寸规格为10x5x4的轴承，单组支撑结构共配置8个该型号轴承，分别布置在锥辊与支撑销的转动配合面，降低锥辊随阀芯转动时的摩擦阻力，避免长丝走料时出现额外的拖拽张力波动。

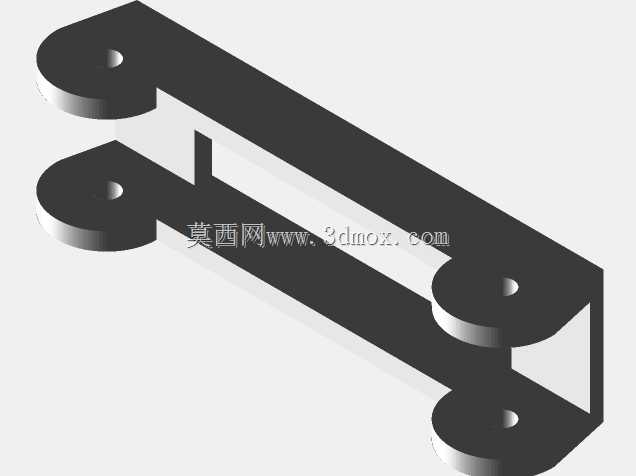

　　底座采用长槽式框架结构，两侧的支撑座可沿槽道调整间距，适配不同长度规格的卷装阀芯，调整到位后通过紧固件锁紧固定，无需重新加工安装孔位，可快速适配同工位不同批次的卷装物料换型需求。支撑销采用开槽圆柱头结构，穿入支撑座与锥辊的内孔后，通过M5x35螺钉配合M5螺母实现轴向锁紧，既保证锥辊转动时不会出现轴向窜动，也可在更换阀芯时快速拆卸，无需完全拆解整个支撑结构，缩短工位换料的辅助时间。

　　从安装边界来看，整体结构的安装基面为框架底座的下平面，可直接通过螺栓固定在设备的安装台面上，安装时需保证两侧支撑锥辊的同轴度误差控制在0.1毫米以内，避免阀芯转动时出现别劲、卡滞问题，加剧轴承磨损。锥面的粗糙度控制在Ra1.6即可，既保证与阀芯端面的接触摩擦力足够，不会出现阀芯与锥辊相对滑动的问题，也不会因锥面过于粗糙刮伤阀芯的端面定位部位。

　　设计过程中优先考虑了工位的快换需求与运行稳定性，没有采用复杂的一体式轴承座结构，而是通过框架式底座配合可调式锥辊支撑的方案，在保证结构刚性的前提下压缩了整体制造成本，同时兼顾了不同规格卷装芯轴的适配性。轴承选型时选用常规的微型深沟球轴承，采购替换成本低，日常维护时无需特殊工具即可完成轴承更换，适合小型加工工位的长期运维需求。锁紧螺钉与螺母均采用常规标准件，无需定制非标紧固件，进一步降低了整套结构的加工与装配难度，普通机加工车间即可完成整套零件的加工与组装，无需特殊加工工艺。

　　在实际使用场景中，该结构可直接安装在细丝放卷工位的机架上，将装好长丝的阀芯两端架在两侧锥辊上，抽拉丝料时阀芯带动锥辊随轴承平稳转动，锥面的限位作用可避免阀芯在转动过程中出现轴向窜动，防止长丝跑偏脱离卷装。相比固定式的穿轴支撑结构，这种架式双锥支撑无需穿入整根长轴穿过阀芯，对于重量较大、长度较长的卷装芯轴，上下料时只需将阀芯吊放至两个锥辊之间即可，无需对准长轴孔位，大幅降低了操作工人的上下料劳动强度，尤其适合小批量多批次的细丝加工生产场景，可有效减少工位换料的等待时间，提升生产工序的连续运行效率。
