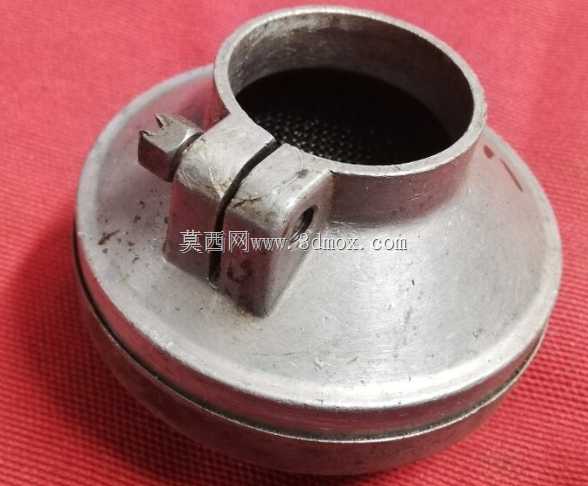

Jawa摩托空气滤清器壳体金属构件

　　这款金属壳体构件是适配Jawa 125/355、175/356系列摩托车进气系统的空气滤清器本体，属于进气过滤单元的核心承载结构件，在整车进气回路中承担固定滤芯、密封进气通路、隔绝未过滤空气的核心作用。摩托车行驶过程中，外界含尘空气会先进入该壳体围成的腔室，经过内置滤芯过滤后再流入化油器与燃烧室，壳体的结构密封性直接决定了进气清洁度，若壳体配合间隙过大，未经过滤的沙尘会直接进入气缸，造成活塞、缸壁的异常磨损，大幅缩短发动机大修周期。

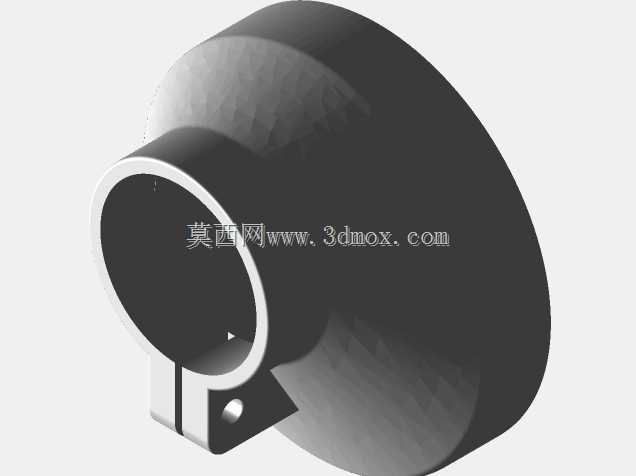

　　从结构设计来看，整体采用矮胖型回转体构型，下部为双层叠边的扣合结构，用来和滤清器下半部分壳体压合密封，叠边处预留的均匀间隙可嵌入密封胶圈，避免车辆行驶振动过程中出现配合松脱。上部的开口为进气对接端，内径尺寸匹配对应车型的化油器进气接口公差，安装时可直接套入进气喉管通过卡箍锁紧。侧面的夹装式凸耳结构是整个构件的安装受力点，凸耳上开有贯通的螺栓孔，拧紧螺栓时夹口会产生微量弹性形变，抱紧安装支架的固定柱，这种结构相比一体式焊接座，能抵消车辆行驶中产生的高频振动，避免固定位置出现应力断裂，同时拆装维护时无需完全拧下螺栓，松开一定间隙即可将壳体取下，大幅提升空滤保养的操作效率。

　　建模过程中需要重点关注几个尺寸边界：首先是下部扣合边的同轴度公差，若上下壳体配合的圆度偏差超过0.2mm，密封胶圈会出现局部压缩量不足的问题，车辆涉水行驶时容易出现进水故障；其次是侧面夹装凸耳的开口间隙，间隙过小会导致安装时无法卡入固定支架，间隙过大则螺栓拧紧后夹装力不足，车辆颠簸时壳体容易出现移位；上部进气口的端面平面度也需要严格控制，若端面存在翘曲，和进气喉管对接后会出现漏气，导致混合气浓度异常，影响发动机怠速稳定性。

　　实际装车应用场景中，该壳体采用铸铝材质成型，表面做氧化处理，兼顾轻量化和抗腐蚀性能，能够适应雨天、扬尘路段等不同骑行环境，不会因为长期接触泥水出现锈蚀破损。壳体内部的腔室容积经过匹配计算，刚好容纳对应型号的纸质滤芯，预留的气流缓冲空间可以降低进气阻力，避免高转速工况下出现进气不足导致的动力下降。夹装凸耳的位置经过重心校核，安装后整个滤清器的重心落在固定支架的受力轴线上，不会因为单侧偏重导致长期振动后固定螺栓出现疲劳断裂。在做三维结构校验时，还需要模拟螺栓拧紧过程中的应力分布，确保凸耳根部的圆角过渡处应力值低于铸铝材料的屈服强度，避免拧紧力矩过大时出现夹耳断裂的问题，同时要核对壳体和周边车架、线束、燃油管的安装间隙，保证转向到最大角度时不会出现部件干涉。
