锥形腿椅用球头连接支撑垫结构

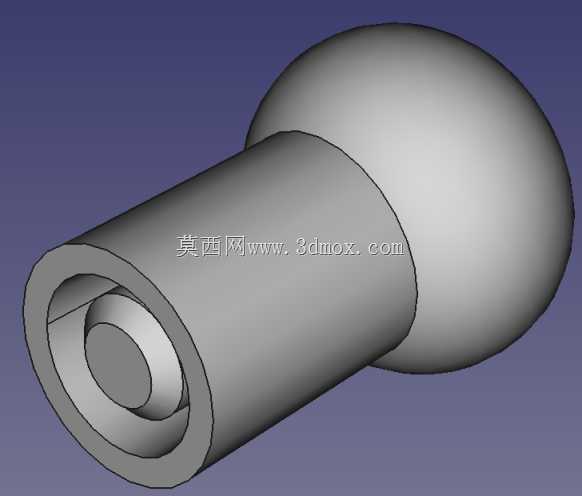

　　这款支撑连接件主要应用于民用家具的椅类产品改装与量产场景，针对传统平垫式椅脚接触地面摩擦力不足、易刮花地板、椅腿受力不均易开裂的痛点做了结构优化，适配将原有平直椅腿替换为锥形腿的改造需求，也可直接配套锥形金属、实木椅腿做出厂预装配件。从结构设计逻辑来看，整体采用球头加同轴套筒的组合形态，球头端为与地面接触的支撑端，球面设计可以在椅腿出现小角度倾斜时自动适配地面坡度，避免硬接触导致的椅腿悬空、局部应力集中问题，哪怕是铺设了地垫、存在轻微地面高差的使用场景，四个支撑点也能保持均匀受力，不会出现椅子晃动、坐感不稳的情况。套筒端为与锥形椅腿连接的安装端，内部做了阶梯孔设计，外层套筒与锥形椅腿的小端外径做过渡配合，

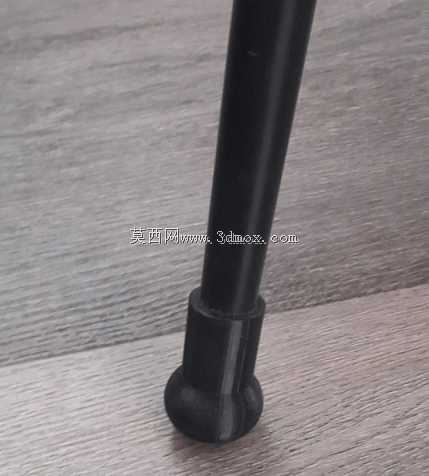

　　内层的凸台结构可以抵住椅腿端面，既可以通过过盈配合实现无紧固件快速装配，也可以预留打胶、拧入自攻螺丝的安装空间，适配实木、金属、硬质塑料等不同材质的锥形椅腿安装需求，安装时不需要复杂的加工工序，只需要将锥形椅腿小端插入套筒内，确认到位后即可完成装配，普通用户也能自行完成椅腿更换操作。从安装边界来看，套筒的外径与常规直径20-30mm的锥形椅腿适配，内部阶梯孔的深度可以覆盖15-25mm的椅腿插入深度，球头的直径比套筒外径大30%左右，既保证了足够的接地接触面积，降低单位面积的地面压强，避免在软质地板、地毯上留下压痕，也不会因为球头尺寸过大显得突兀，破坏椅子整体的外观协调性。在实际使用场景中，这款支撑垫可以适配餐椅、办公椅、

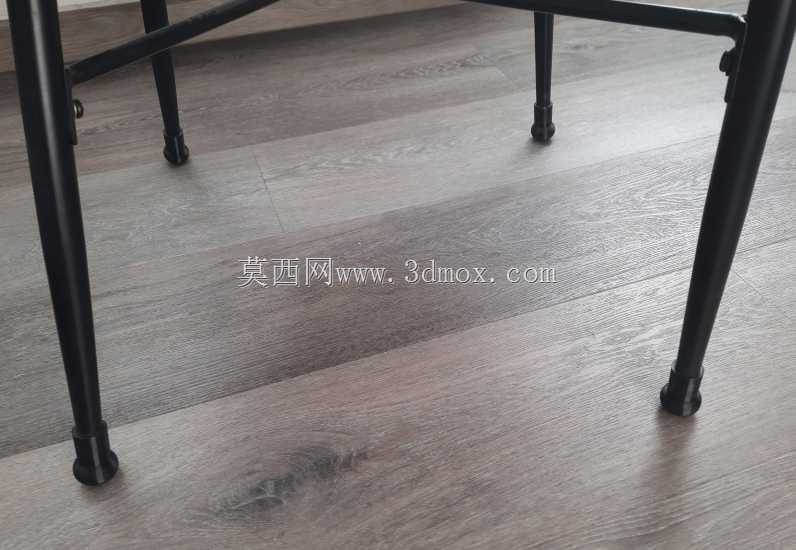

　　休闲椅等多种带锥形腿的椅类产品，球头表面可以根据使用需求包覆防滑橡胶、毛毡等不同材质的垫层，在瓷砖地面使用时搭配橡胶垫层可以提升防滑性能，在实木地板使用时搭配毛毡垫层可以避免刮擦地板表面。设计过程中重点考虑了受力传递路径，人体坐压产生的载荷通过椅腿传递到套筒端面，再顺着套筒壁均匀传递到球头结构，最终分散到地面接触区域，整个结构没有应力集中的薄弱截面，静态承重可以满足常规椅类150kg以上的承重要求，反复拆装也不会出现连接松动、结构开裂的问题。不同于传统的固定式椅脚垫，这款带球头结构的支撑垫可以自适应一定范围内的椅腿安装角度误差，哪怕椅腿加工时存在小角度的垂直度偏差，也能通过球头的自适应调整保证支撑平稳，降低了椅腿的加工精度要求，

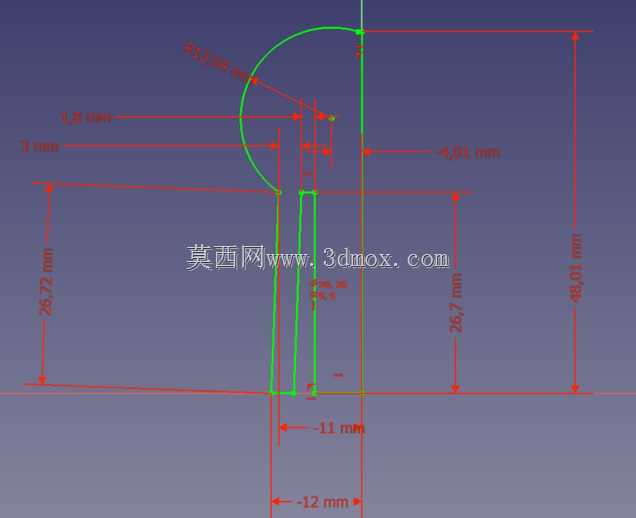

　　间接降低了家具生产的加工成本。同时套筒与球头为一体化结构，没有额外的活动铰接部件，不存在长期使用后铰接部位磨损、松动产生异响的问题，耐用性相比分体式的活动脚垫有明显提升。在三维建模过程中，重点对套筒内部的阶梯孔过渡圆角、球头与套筒连接的根部圆角做了优化，所有过渡位置都采用R2以上的圆角过渡，避免注塑或者金属压铸过程中出现应力集中、填充不满的工艺缺陷，也能减少使用过程中尖锐边角磕碰造成的损伤。接地的球头端面做了微小的平面处理，避免纯球面接触导致的椅子容易滑动的问题，在保证自适应调平能力的同时，保留足够的静止摩擦力，日常使用时不会出现轻轻一碰就移位的情况。
