参数化XL型同步正时带轮结构设计

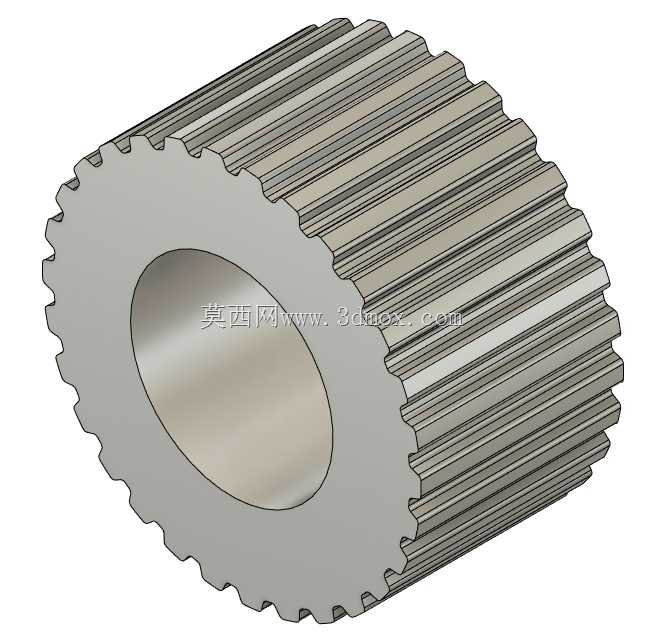

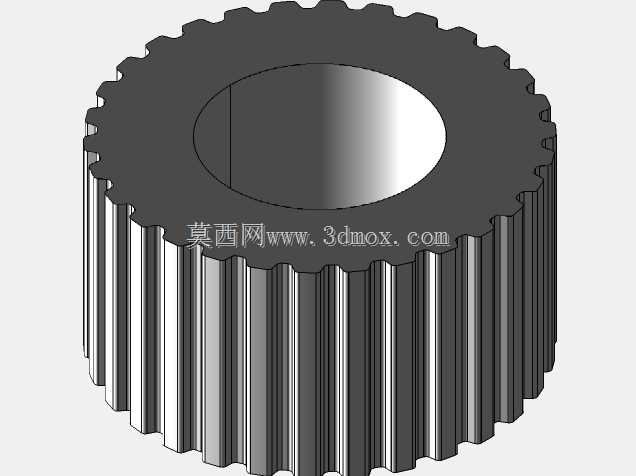

　　在轻工自动化输送、小型精密传动工位、桌面级加工设备的动力传递环节，XL型正时带轮是小扭矩同步传动场景里的核心适配部件，这类带轮匹配XL节距的同步齿形带，依靠齿面啮合完成动力传输，不会出现平带传动的打滑丢转问题，传动比精度能够满足多数中低速精密工位的需求，常见于小型包装线的进料辊驱动、3D打印设备的轴系传动、桌面型点胶机的位移驱动、小型检测设备的样本输送机构等场景，相比齿轮传动，带轮搭配同步带的传动形式具备缓冲吸振能力，运行噪音更低，且不需要严苛的润滑维护，安装中心距的适配范围更灵活，在小负载精密传动场景的应用占比逐年提升。这款参数化设计的XL正时带轮，核心设计逻辑围绕齿数可调的适配性展开，设计阶段将齿形参数、带轮宽度、内孔安装尺寸、

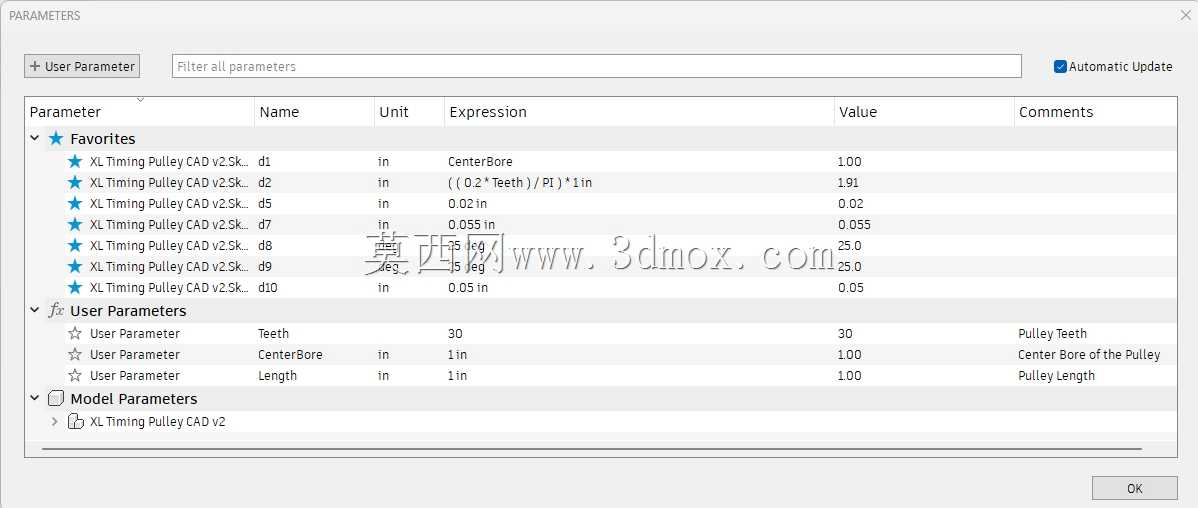

　　轮毂厚度等核心尺寸做了参数关联，使用者可以根据实际传动比需求调整带轮齿数，无需重新绘制齿形轮廓，参数变更后能够自动生成对应规格的带轮实体，大幅缩短非标设备设计阶段的传动件选型建模周期。从结构细节来看，带轮的齿形完全贴合XL同步带的齿廓标准，齿侧间隙控制在合理范围，既能够保证啮合过程中不会出现卡滞，也能避免间隙过大带来的传动回差，满足多数精密传动工位的回差控制要求；带轮的内孔为光孔设计，可根据实际安装的轴径需求加工键槽或者搭配顶丝固定，适配不同直径的传动输出轴，轮毂部分的厚度根据带轮宽度做了等比例匹配，保证带轮安装到轴上之后不会出现轴向窜动，轮缘部分的宽度略大于适配同步带的宽度，避免皮带运行过程中出现跑偏掉带的问题。从安装边界来看，

　　这类XL带轮的外径随齿数变化线性调整，设计选型时需要根据中心距、传动比计算对应的带轮齿数与节圆直径，安装时要保证主从动带轮的端面处于同一平面，偏角不能超过1度，否则会加剧皮带齿面的磨损，缩短传动组件的使用寿命；带轮的轴向定位通常依靠轴肩或者轴用挡圈完成，安装时要注意带轮齿面与轴的同轴度控制，同轴度误差过大会导致皮带运行过程中出现周期性张紧力波动，带来额外的振动与噪音。在实际设备调试过程中，这类参数化带轮能够快速适配不同的传动比调整需求，比如在小型输送线的速度优化阶段，若需要调整输送速度，只需要修改带轮齿数参数就能快速生成新的带轮模型，直接用于加工或者3D打印打样，不需要重新进行齿形绘制与校核，大幅提升非标设计的迭代效率。

　　齿形部分的设计做了齿顶修缘处理，能够减少皮带啮入啮出过程中的冲击，降低运行噪音，同时减少齿面的磨损，提升带轮与皮带的使用寿命；带轮的材质选择范围较广，若用于3D打印快速打样，可以选择PLA、PETG等常见打印材料，若用于长期运行的工业设备，可以选择铝合金、45号钢等金属材质加工，参数化模型能够直接导出对应格式的加工文件，适配不同的加工工艺需求。在传动系统布局时，XL正时带轮通常搭配张紧机构使用，张紧轮的布置要避开带齿的啮合工作面，避免对齿形造成额外磨损，张紧力的调整要控制在合理范围，张紧力过大会加剧轴承受力，带来额外的功率损耗，张紧力过小则会出现跳齿问题，影响传动精度。这款带轮的参数化设计覆盖了常用的XL带轮规格范围，从十几齿到几十齿的常用规格都能通过参数调整快速生成，不需要重复建模，对于经常做小型非标设备设计的工程师来说，能够大幅减少通用传动件的建模时间，把更多精力放在核心机构的设计优化上。在实际应用中，这类小规格正时带轮的传动扭矩通常在10N·m以内，适配功率不大的伺服电机、步进电机输出端，在桌面级自动化设备、小型实验装置、教学演示设备中应用十分广泛，相比模数更小的齿轮传动，同步带轮的传动不需要严格的中心距精度要求，安装调试难度更低，后期维护也更加简便，只需要定期检查皮带的张紧状态与磨损情况即可，不需要添加润滑油，不会对洁净生产场景造成油污污染，适配电子组装、食品包装等对洁净度有要求的生产场景。
