格斗机器人无刷电机减震夹装支座结构

　　这款夹装支座是专门适配小型格斗机器人动力单元的配套安装结构，主要服务于3磅、12磅量级格斗赛事的机器人动力布局，核心作用是为高功率无刷电机与变速箱的连接单元提供可靠的减震支撑，同时解决动力输出端的轴系隔离问题，避免格斗过程中冲击载荷直接传递到电机轴造成轴承损坏、绕组移位等常见故障。

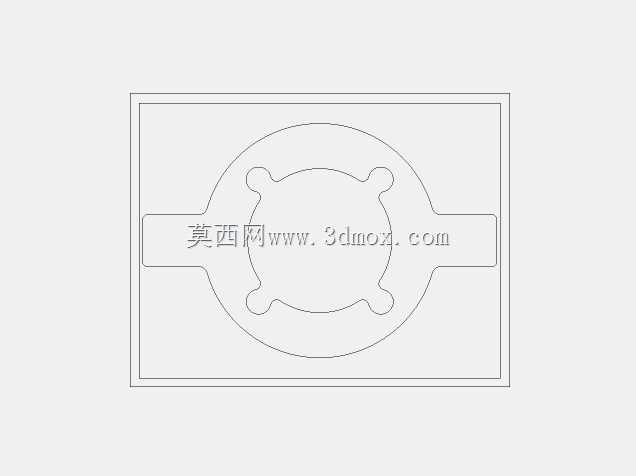

　　从实际赛场应用场景来看，格斗机器人在对抗中会持续受到来自撞击、武器反冲、落地冲击的多方向交变载荷，常规硬连接的电机安装方式很容易在数次强冲击后出现电机轴弯曲、固定螺丝断裂、电机与变速箱同轴度偏移的问题，这款支座的设计正是针对这类失效场景做了针对性优化。结构上分为两个核心功能段，靠近变速箱的旋转连接板采用1.5mm厚度碳纤维板材加工，利用碳纤维材料高比强度、抗冲击韧性好的特点，承受动力输出端的扭矩传递与冲击载荷，同时降低连接段的整体重量，对于严格限制整机重量的格斗机器人来说，每减少1克无效重量都能给武器或装甲留出更多配重空间。

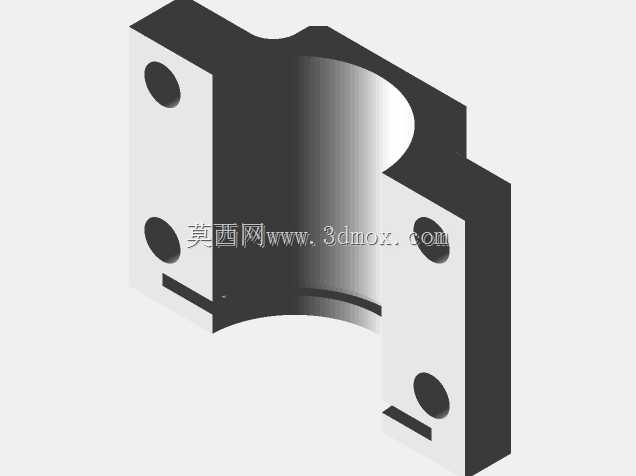

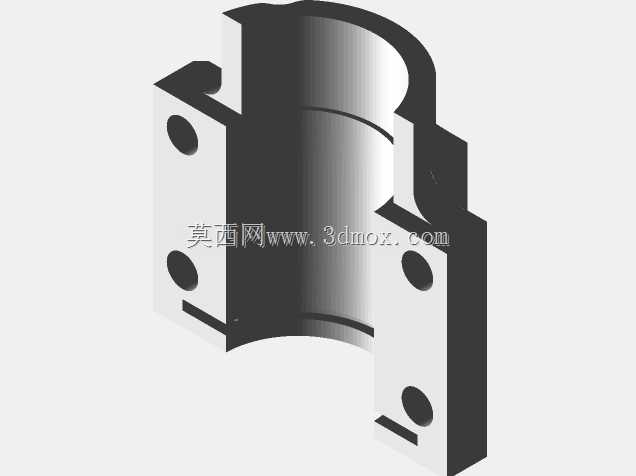

　　电机夹持段的夹具与轴承座部分采用100%填充的Priline TPU材料印刷成型，TPU材料本身具备良好的阻尼减震特性，100%填充的设置既保证了夹持刚度，避免电机在大扭矩输出时出现打滑转动，又能通过材料自身的微变形吸收来自机架传递的振动与冲击能量，相当于在电机与刚性机架之间增加了一层阻尼缓冲层，大幅降低冲击载荷向电机内部的传递效率。夹持结构采用上下对合的夹装形式，配合多颗内六角螺丝实现抱紧力的均匀分布，安装时不需要额外做复杂的定位工装，只要将电机圆柱面放入下半夹座的定位槽内，扣合上半夹座后按对角顺序拧紧螺丝即可，夹座内孔与电机外径的配合公差控制在合理范围，既不会因为过盈量太大造成装配困难，也不会因为间隙过大出现电机晃动。

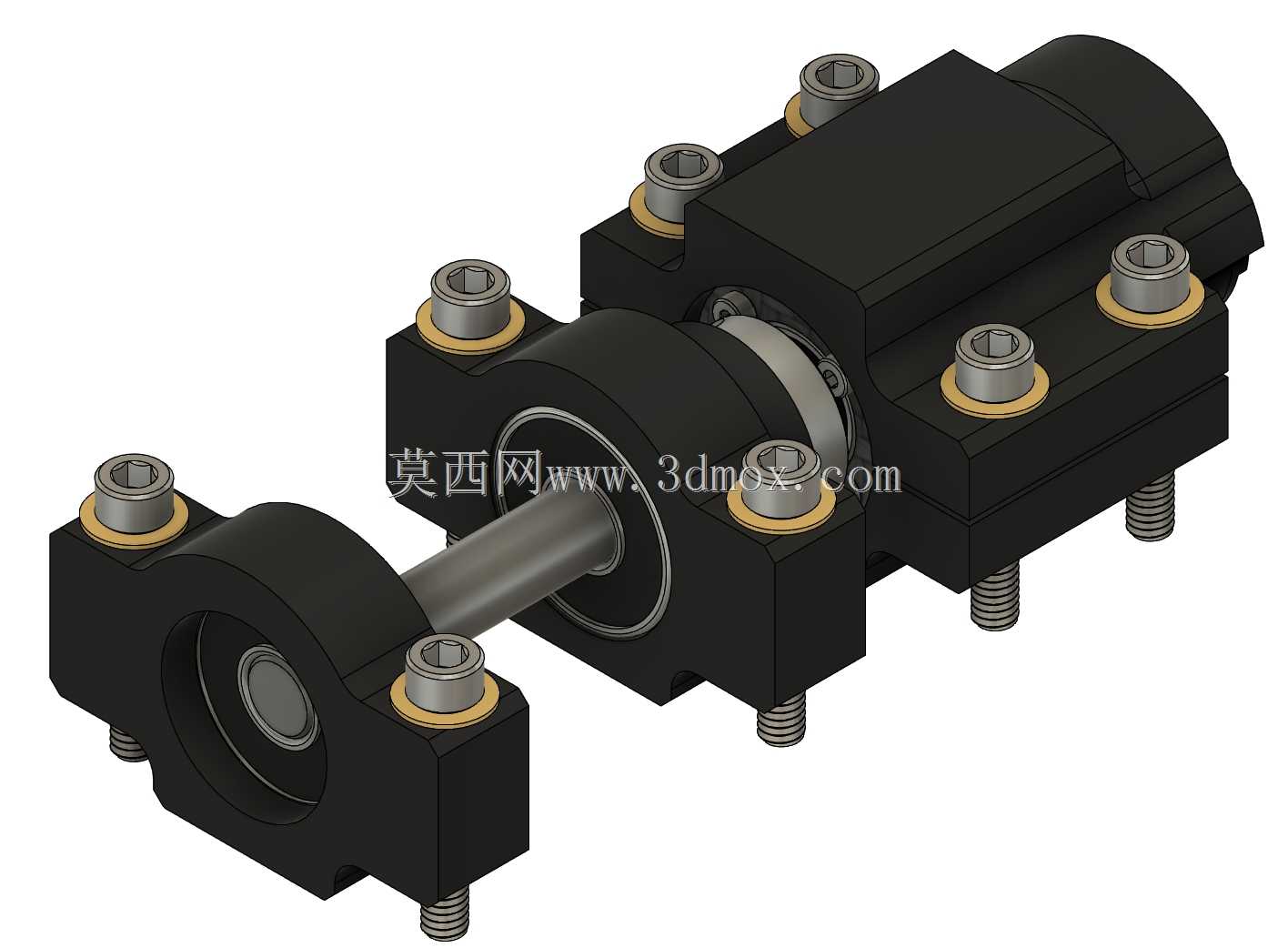

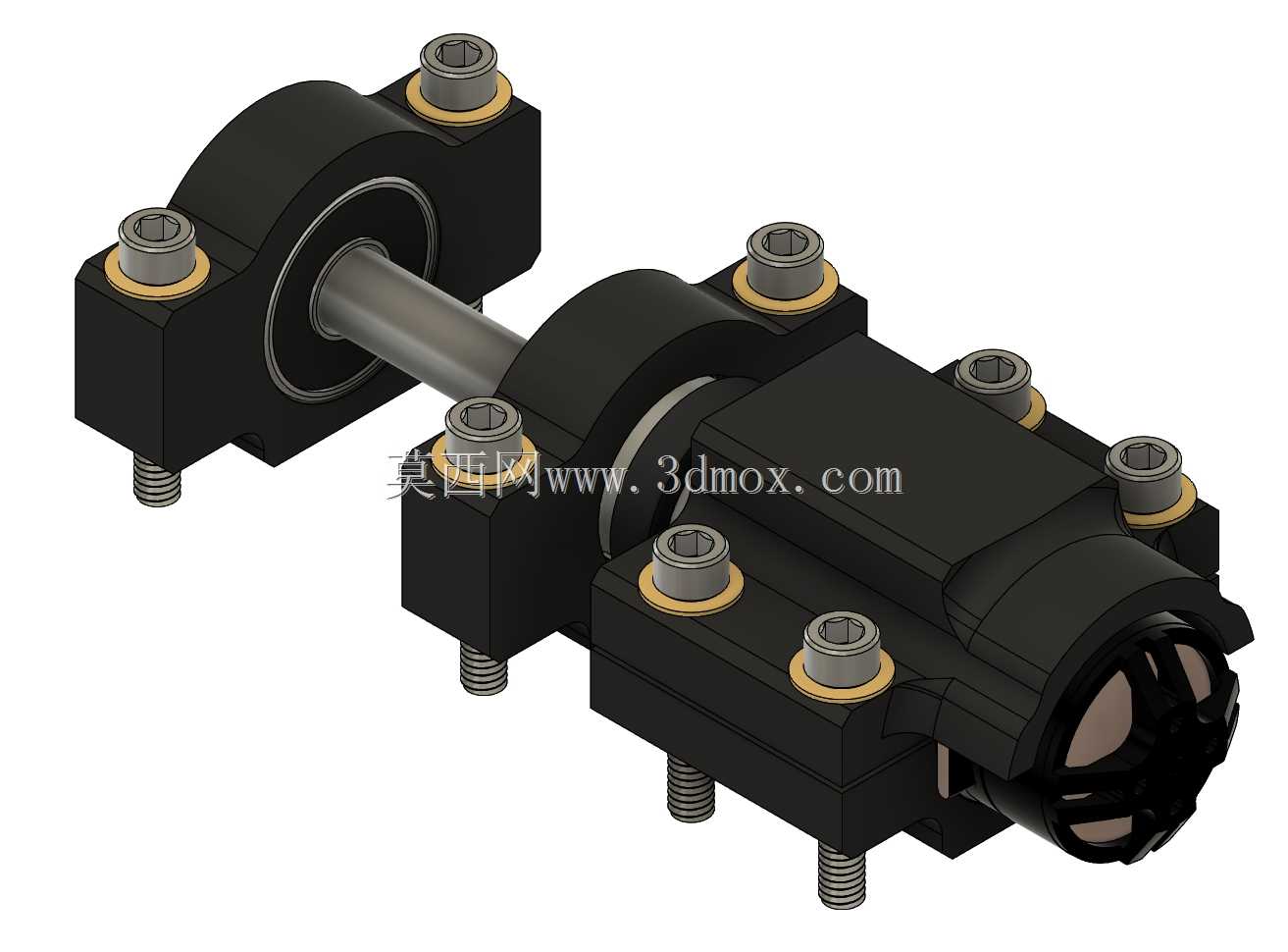

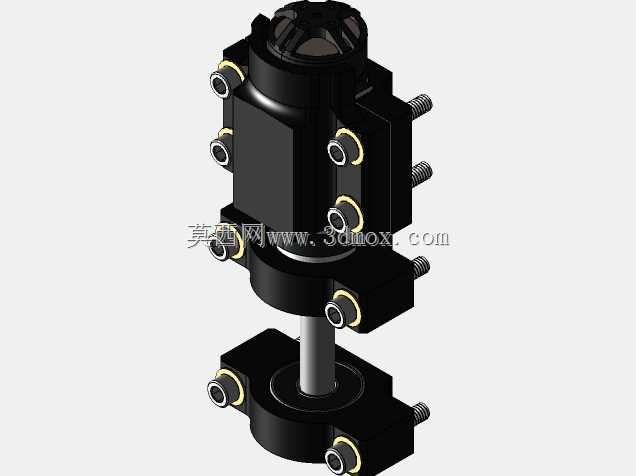

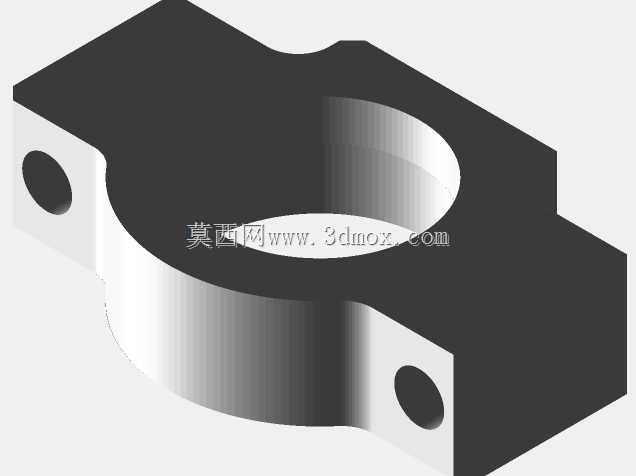

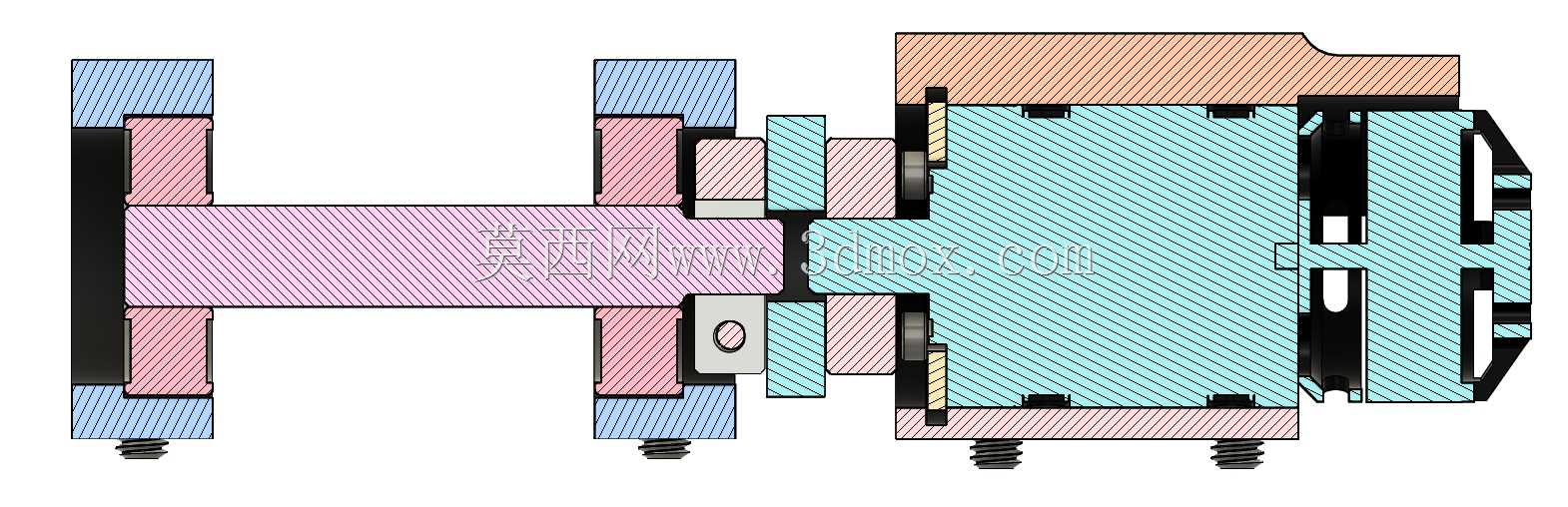

　　轴系隔离是这款支座的核心设计亮点，电机输出轴与变速箱输入轴之间通过支座上的轴承座实现支撑隔离，两个轴段不直接刚性硬连接，冲击产生的径向窜动会被轴承座吸收，不会直接作用到电机的输出轴承上，这一设计经过多轮实机对抗测试验证，能将电机轴承的冲击损坏率降低七成以上。安装边界方面，整个支座的固定点位分布在夹座两侧的凸耳上，每个凸耳都预留了穿螺丝的通孔，适配格斗机器人常用的铝型材机架或者碳纤维机架安装，安装孔位的间距经过标准化设计，能直接兼容同系列多款变速箱的安装尺寸，不需要用户自行重新打孔定位。

　　细节设计上，所有螺丝与TPU夹座的接触面都增加了金属垫片，避免螺丝拧紧时压溃TPU材料造成夹持力衰减，轴承座内的轴承采用过盈配合压装，外圈与TPU座紧密贴合，内圈与连接轴配合，转动过程中不会出现松旷异响。整个结构的重量控制在198克，在保证结构强度与减震性能的前提下，尽可能压缩了自身重量，不会给整机重量控制带来额外负担。对于格斗机器人的结构设计者来说，这款支座可以直接套用在同量级的动力布局中，不需要从零开始设计电机安装与减震结构，能大幅缩短整机的开发周期，同时经过实机验证的结构可靠性也能减少赛场故障概率，避免因为结构件失效输掉比赛。日常装配时需要注意，连接碳纤维旋转板与变速箱的螺丝要涂抹适量螺纹胶，避免对抗中的振动造成螺丝松脱，TPU夹座的拧紧力矩要控制在合理范围，既要保证足够的抱紧力，又不能因为力矩过大造成夹座开裂变形。
