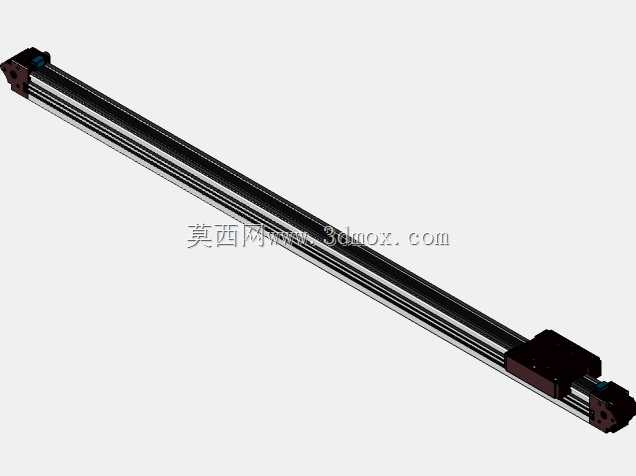

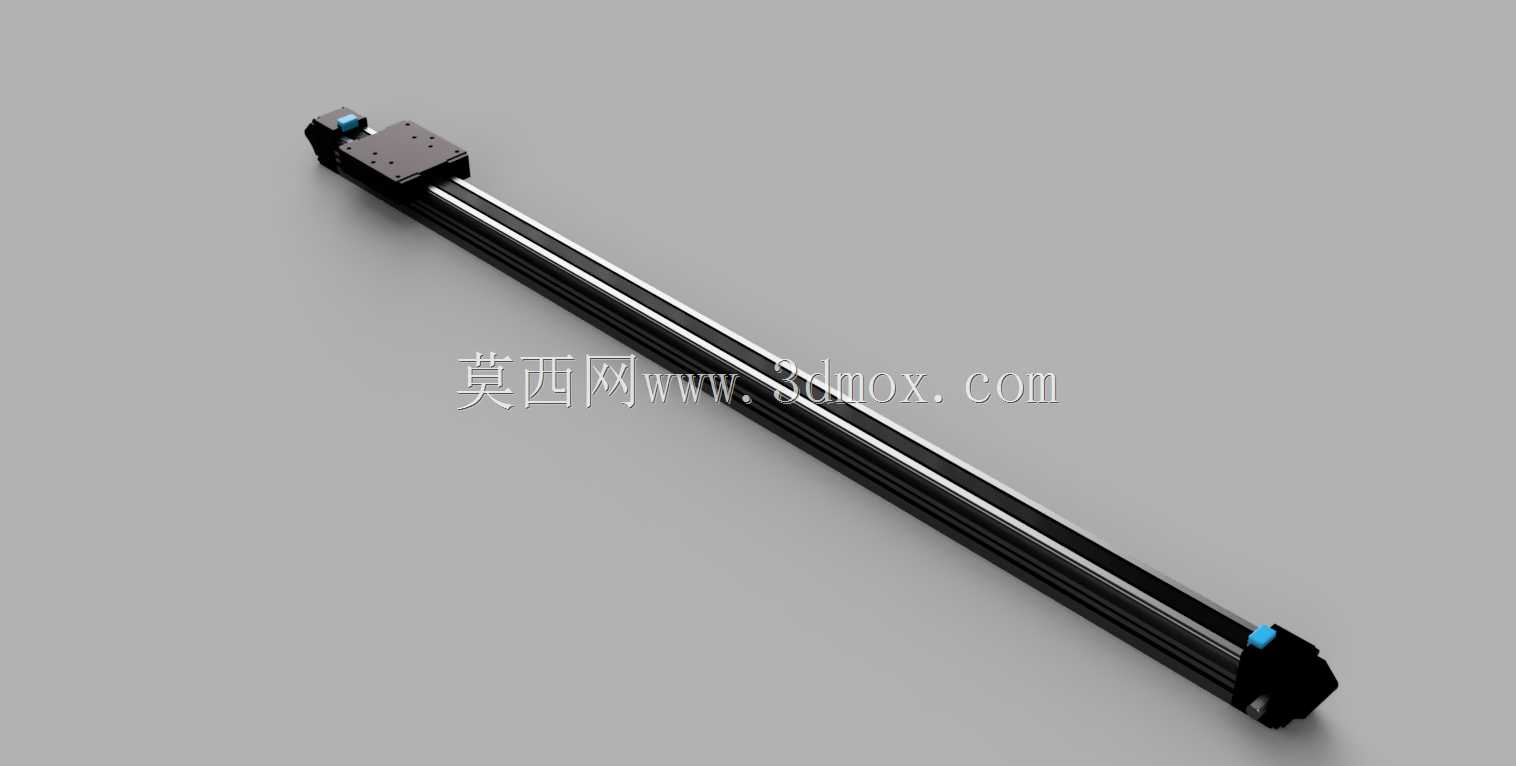

W45系列1250行程皮带驱动线性传动滑台

　　这款长行程皮带驱动线性滑台，在3C电子组装产线的点胶、螺丝锁付工位，包装设备的物料移送工位，以及小型检测设备的探头往复驱动场景中都有广泛适配，相比丝杆传动的同规格滑台，它的高速运行特性更适合长行程、轻载的快速往复作业需求，不会出现长丝杆高速转动下的甩动、共振问题，运行噪音也更低，适合对车间环境噪音有一定要求的组装类车间使用。从结构设计来看，这款滑台采用铝型材作为主体基座，型材本身的槽道结构集成了直线导轨的安装基准，不需要额外加工安装基面，既降低了整体重量，也能保证导轨安装的平行度要求，滑座部分通过四个滑块与内嵌的直线导轨配合，承载侧的受力直接传递到导轨滚道上，侧向负载和倾覆力矩的承受能力比单导轨悬臂结构提升40%以上，适配水平安装、

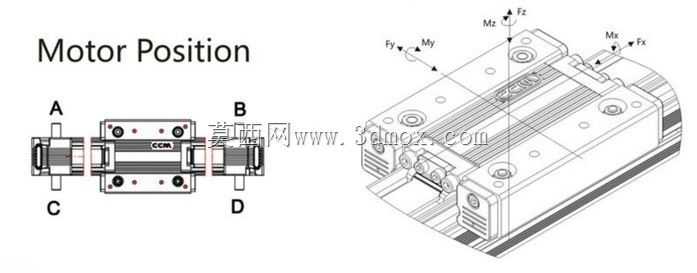

　　侧装甚至一定角度的倾斜安装场景，不过垂直安装时需要额外加装制动装置，避免断电后滑座下坠。传动部分采用同步带传动结构，主动端集成了同步轮安装座，可适配NEMA23规格的伺服或步进电机安装，配套的电机支架直接通过型材槽道内的T型螺母固定，不需要在型材上额外打孔，调整电机张紧度时只需要松开支架固定螺丝，调整位置后锁紧即可，维护调整的操作门槛很低，从动端的同步轮座集成了张紧调节结构，通过顶丝就能调整同步带的预紧力，不需要拆解滑台主体结构，日常维护只需要定期给导轨补充润滑脂，检查同步带张紧度即可，没有复杂的保养流程。从安装边界来看，这款滑台的有效行程为1000mm，整体型材长度比有效行程长出两端的安装座尺寸，选型时需要预留两端的安装空间，

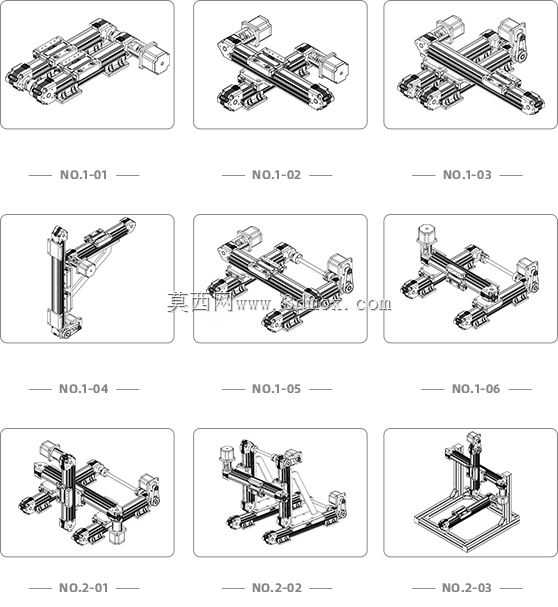

　　滑台的整体截面宽度为45mm，属于窄型线性滑台，适合安装空间紧凑的多轴组合搭建场景，比如搭建X-Y双轴运动平台时，两个同规格滑台可以通过连接板直接拼接，不需要额外设计过渡转接件，滑座上预留了标准的螺纹安装孔，可直接固定末端执行器，比如点胶阀、吸嘴、检测探头等，负载能力方面，水平安装时最大可承载15kg的负载，运行速度最高可达1m/s以上，重复定位精度可以控制在0.05mm级别，完全满足普通组装、移送、检测类工位的精度要求，不需要额外加装高精度光栅尺就能达到使用需求。设计过程中，这款滑台的同步带采用内嵌钢丝芯的开口同步带，长期运行下的伸长率控制在很低的水平，不需要频繁调整张紧度，两端的限位块采用硬橡胶缓冲结构，

　　滑座运行到行程端点时可以起到缓冲作用，避免硬碰撞损坏传动部件和导轨，型材基座的槽道还可以加装行程开关、光电传感器的安装片，不需要额外焊接或打孔，传感器位置可以根据实际工位的行程需求随意调整，适配不同的作业行程设置。在实际设备改造场景中，这款滑台可以直接替换老旧设备上的气缸传动结构，相比气缸的固定行程、多点定位困难的问题，这款滑台可以通过电机控制实现任意位置的停留，多段位置设置的灵活性更高，而且运行速度平稳，不会出现气缸启停的冲击问题，对于易碎物料的移送场景适配性更好，比如电子屏幕、小型玻璃工件的搬运，不会因为启停冲击造成工件损坏。另外，这款滑台的所有零部件都采用模块化设计，导轨、同步带、滑块、同步轮都属于标准通用件，后期更换配件不需要专门定制，直接采购对应规格的标准件就能替换，降低了设备的后期维护成本，对于中小设备厂商来说，不需要自己开模加工型材和结构件，直接选用这款滑台就能快速搭建运动机构，缩短设备的研发和生产周期。
