5065S传感外转无刷动力电机结构

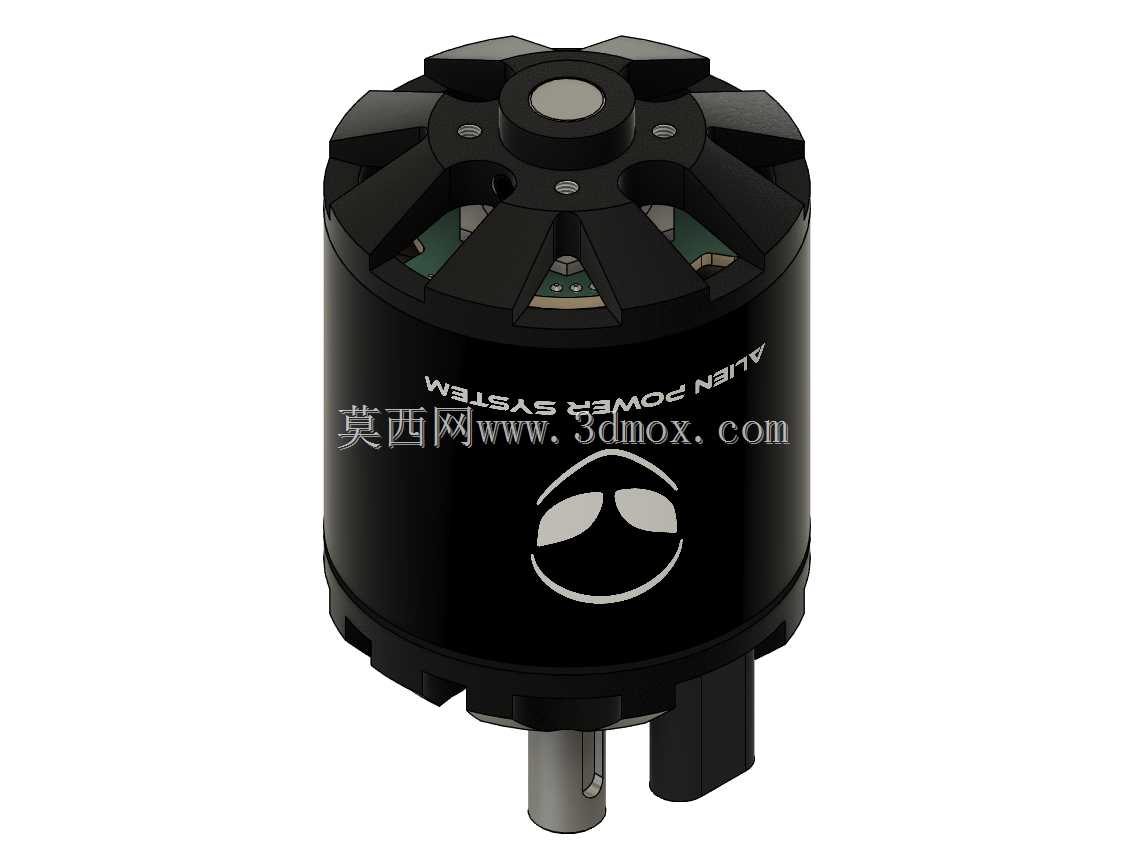

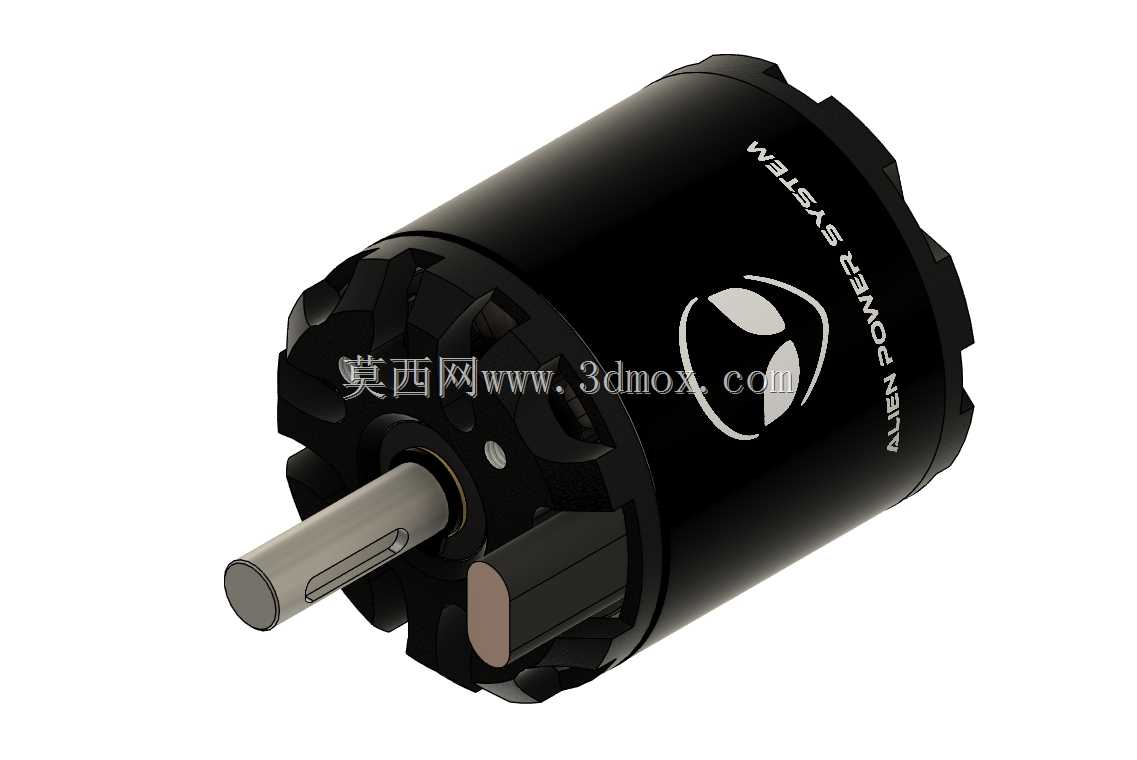

　　这款外转子无刷电机的三维结构还原度覆盖了从外部壳体到内部装配间隙的全部细节，对于做航模、小型无人设备动力选型的结构工程师来说，拿到这类完整模型可以直接跳过实物测绘环节，直接在装配环境里做动力段的干涉检查与安装位匹配。从实际应用场景来看，这类KV值750、持续功率2200W级别的外转电机，多用于中型固定翼航模、大载重多旋翼无人机、小型电动滑板或者遥控越野模型的动力输出端，相比同功率级别的内转子电机，外转子结构的扭矩输出特性更适配直接驱动螺旋桨或者轮组的场景，不需要额外搭配大减速比的减速组，能简化动力段的整体结构，降低传动环节的能量损耗。

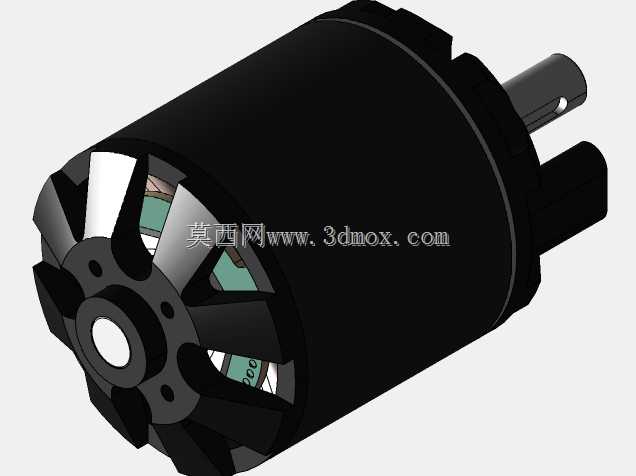

　　从结构设计思路来看，模型完整还原了轴承位的配合尺寸、紧定螺钉的安装位置、卡环的限位结构，甚至定子与转子之间的气隙边界都做了精准还原，做结构设计时可以直接参考这些配合公差，比如转子壳与输出轴的过盈配合量、轴承与端盖的台阶定位尺寸，这些细节如果靠手动测绘很容易出现公差累积，导致后续加工出来的配件出现扫膛或者轴承卡滞的问题。外转子的壳体采用一体化冲压加切削的结构，顶部的散热开槽直接对应内部定子绕组的发热区域，运转时转子外壳随输出轴同步转动，开槽结构能带动气流直接扫过定子绕组端部，相比封闭外壳的电机，同等负载下绕组温升能降低15%左右，这也是外转子航模电机常用的散热设计思路。

　　安装边界方面，模型还原了电机底座的四个安装孔位间距、输出轴的轴径与伸出长度，还有侧边出线的位置与接头尺寸，在做设备整体布局时，可以直接把这个模型调入装配体，确认安装孔与设备机架的孔位是否对齐，输出轴与传动部件的连接长度是否合适，出线位置会不会和周边结构件出现干涉。比如在做固定翼航模的动力座设计时，不需要等实物电机到货就能完成动力座的开孔、加强筋布局设计，甚至可以直接根据模型的外壳直径设计电机整流罩的内部型腔，保证整流罩和电机外壳之间留有足够的散热间隙，同时不会出现运转时的摩擦问题。

　　从功能特性来看，这款带传感的外转电机相比普通无传感无刷电机，低速扭矩输出更线性，在起步或者低转速大负载的场景下不会出现丢步或者抖动的问题，所以除了航模场景之外，也可以适配小型低速履带车、云台转台这类需要低速精准控制的设备。模型里还原的传感元件安装位、磁钢的排布位置，能帮助电控工程师确认霍尔元件与磁钢的相对位置，在做驱动程序调试时可以直接参考这个位置关系，减少实物调试时的对位调整工作量。内部的绕组排布、定子硅钢片的叠厚结构也在模型里做了体现，做电磁仿真的工程师可以直接提取模型里的定子、转子、磁钢的几何参数，导入电磁仿真软件里做效率、扭矩特性的仿真验证，不用再重新绘制电磁部分的几何结构。

　　另外模型里的细节结构，比如转子外壳上的动平衡开槽、输出轴上的卡环槽、端盖的扣合结构，都是实际量产电机里的真实结构，做同类电机仿制或者优化设计的工程师，可以直接参考这些细节的设计逻辑，比如动平衡槽的位置是对应转子磁钢的重量偏差位置，卡环槽的位置是用来限制输出轴的轴向窜动，端盖的扣合结构是为了减少装配时的螺丝用量，同时保证端盖与定子座的同轴度。这些细节如果没有完整的三维模型做参考，靠二维图纸或者实物照片很难精准还原各个特征的相对位置，很容易在建模时出现特征位置偏移，导致后续加工出来的零件装配不上。
