槽轮驱动四向滑动从动件传动机构

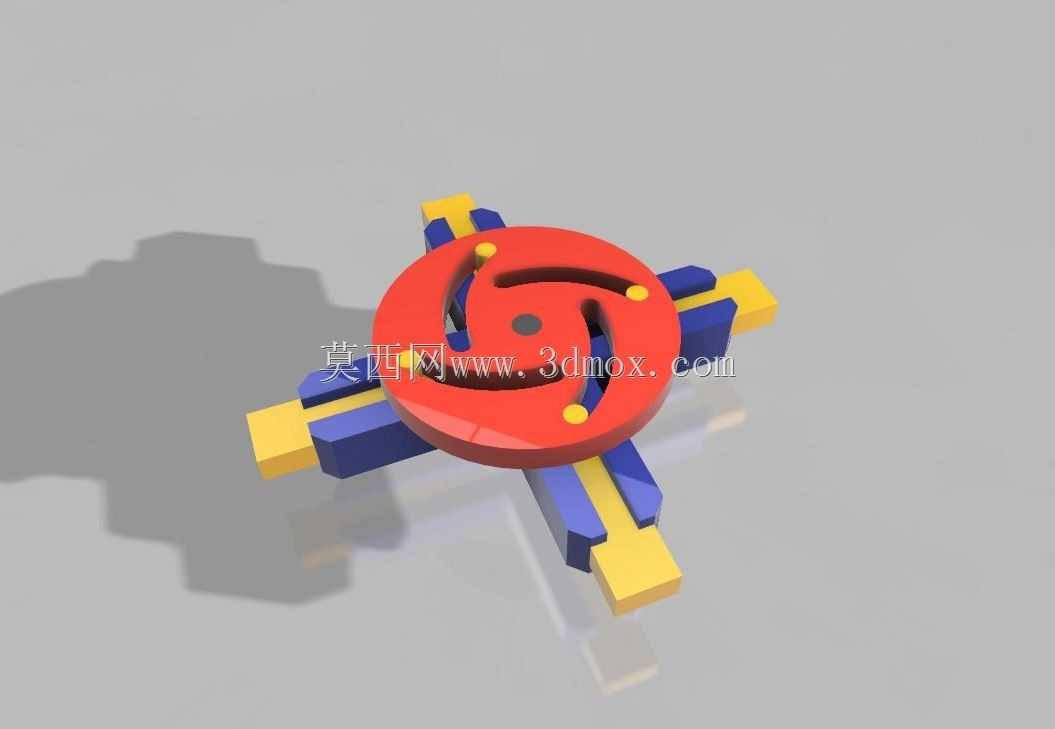

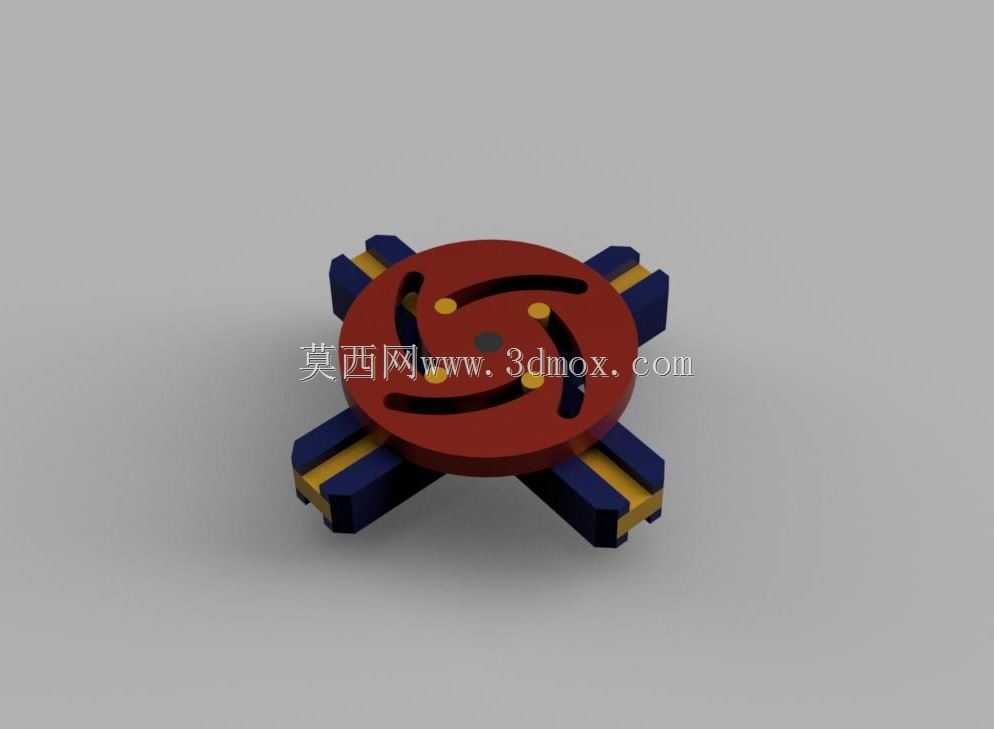

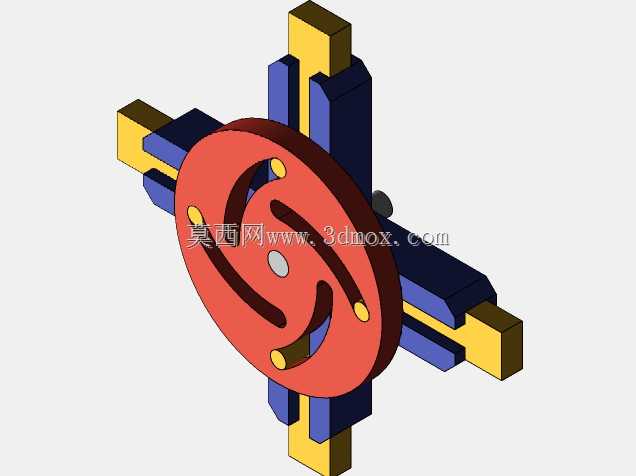

　　这套槽轮搭配四组滑动从动件的传动结构，核心应用场景集中在需要实现周向转动到多方向直线间歇运动转换的轻工自动化设备、小型工位切换装置以及教学演示教具领域，比如多工位小型装配台的工位送进、简易包装线的分料推送动作，都能通过这类结构实现稳定的动力传递，相比连杆式的多方向输出结构，它的运动同步性更易保证，单动力输入即可完成四个正交方向的同步往复滑动，不需要额外配置分动齿轮或者同步带组件，能大幅简化小型设备的传动链布局。从功能特性来看，中心的槽轮通过端面的封闭曲线槽与四个从动件端部的圆柱销配合，当槽轮绕中心固定轴做整周回转时，曲线槽会推动圆柱销带动对应的滑动块沿正交布置的导轨做直线往复运动，四个滑动块的运动相位差保持90度，

　　能实现相邻方向从动件的交替伸出与缩回，运动过程中槽道与圆柱销的接触为面接触形式，相比尖顶从动件的凸轮结构，接触应力更低，长期运行的磨损量更小，不需要频繁更换易损接触件。设计思路上，这套结构优先保证了运动的无卡滞特性，槽道的轮廓曲线采用等距偏置的设计方式，曲线的曲率半径全程大于从动件端部圆柱销的半径，避免出现运动死点或者刚性冲击，槽道的深度根据从动件的受力大小设置，保证圆柱销嵌入槽道后有足够的接触长度，不会在传动过程中出现脱槽问题；四个滑动从动件的导轨采用正交十字形的布局，导轨的导向面做了等宽设计，滑动块与导轨的配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅无卡滞，又不会因为间隙过大导致运动精度下降。安装边界方面，

　　整个机构的径向最大尺寸由槽轮的外圆直径决定，四个滑动块处于完全缩回位置时，整体外轮廓为与槽轮直径一致的圆形，当滑动块完全伸出时，径向伸出长度为槽轮半径的二分之一，安装时需要预留对应四个方向的滑动行程空间，中心槽轮的输入轴端需要保留与驱动电机或者手轮连接的轴伸长度，轴伸的同轴度公差需要控制在0.02mm以内，避免槽轮转动时出现偏摆导致槽道与圆柱销的额外磨损；滑动从动件的端部可以根据实际使用需求加装推头、夹具等执行端配件，加装配件后需要保证从动件的整体重量对称，避免滑动过程中出现偏载导致导轨磨损不均。实际使用过程中，这类结构的输入转速不宜过高，通常适配每分钟30-60转的输入转速，过高的转速会导致从动件在行程端点出现刚性冲击，

　　影响运行平稳性，如果需要提升运行速度，可以在槽道的行程端点位置设置过渡缓冲曲线，降低加速度突变带来的冲击。另外，这套结构的所有运动副都采用开放式的布局，日常维护时只需要定期在槽道接触面和导轨滑动面涂抹润滑脂即可，不需要设计复杂的密封油路，维护成本极低，非常适合用于低成本的小型自动化工位改造，以及机械原理教学中的运动演示场景，能直观展示周向转动转换为多方向直线运动的传动逻辑，帮助设计人员理解槽形凸轮的轮廓设计要点与滑动从动件的配合要求。在建模过程中，槽道的轮廓曲线需要保证连续性，不能出现折线或者曲率突变的位置，否则会导致运动过程中出现卡顿，四个滑动从动件的安装基准面需要与槽轮的端面保持平行，平行度公差控制在0.03mm以内，保证圆柱销能完全嵌入槽道内部，不会出现局部接触导致的应力集中问题；导轨的安装位置需要严格保证正交，相邻导轨的角度公差控制在±0.1度以内，避免滑动块运动时出现别劲的问题。
