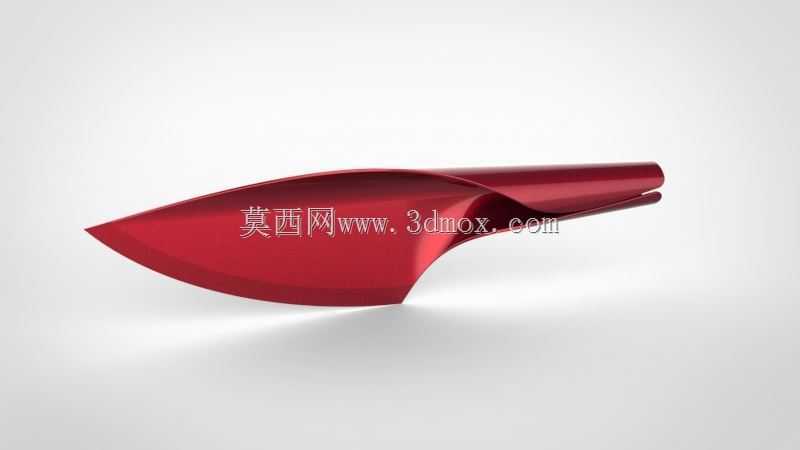

流线型曲面红刃刀具结构设计

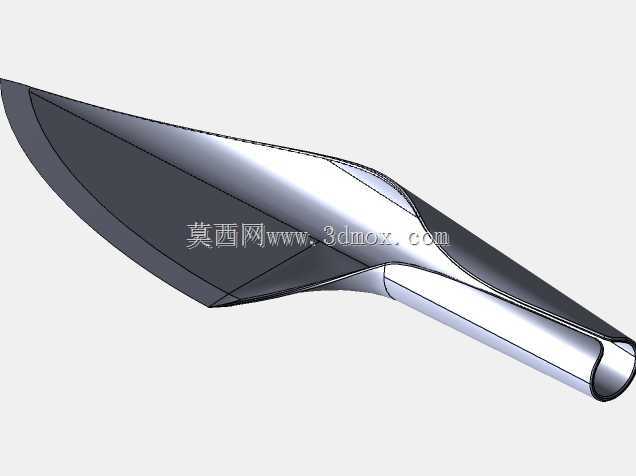

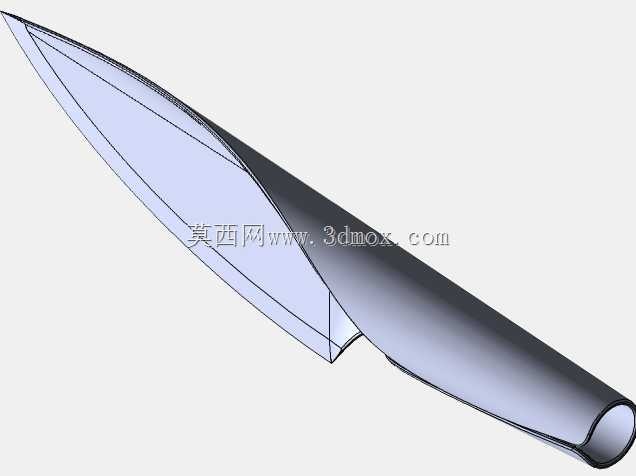

　　这款曲面刃具的设计，最初是为了解决常规直刃刀具在软质复合材料裁切作业中，刃口切入阻力大、切面易出现纤维拉扯毛边的问题，在小型精密裁切工装、手工修边工位都有对应的适配场景。从实际使用的角度出发，刃具整体采用一体化流线曲面构型，没有传统刀具的直棱直角过渡，刃部从尖端到尾部的曲率是连续变化的，切入物料时可以顺着曲面的弧度分散切削阻力，不需要操作人员施加过大的下压力就能完成顺滑裁切，尤其适合厚度在3mm以内的橡胶片、柔性皮革、玻纤预浸料这类容易出现裁切形变的材料，能有效减少切面的形变回弹，保证裁切尺寸的一致性。

　　设计过程中没有采用常规的实体拉伸切除思路，而是先通过多组截面曲线搭建刃部的基础曲面框架，再通过边界曲面拼接完成整体的曲面闭合，过程中反复调整曲面的G2连续参数，避免出现曲率突变的棱线——这类棱线不仅会在实际使用中造成应力集中，缩短刃具的使用寿命，还会在裁切时在物料表面留下压痕，影响成品的外观质量。刃部的尖端做了小半径的圆角过渡，不是尖锐的直角结构，这是考虑到工位操作的安全性，避免操作人员误触时造成严重的割伤，同时这个圆角的半径控制在0.2mm以内，不会影响尖端的切入性能，针对薄型材料的定位穿刺依然能保持足够的锋利度。

　　从安装边界来看，刃具尾部的圆柱连接段直径为8mm，长度为12mm，表面做了微糙的喷砂处理，适配常规的弹簧夹头刀柄安装，安装时不需要额外做定位销孔，依靠夹头的抱紧力就能传递切削扭矩，针对高频往复裁切的工位，也可以在连接段侧面加工M3的紧定螺钉平面，防止长时间作业出现刃具转动移位的问题。整体刃具的总长度控制在120mm，刃部的最大宽度为28mm，安装后伸出刀柄的长度为108mm，在小型桌面裁切设备上使用时，不会和设备的压料板、送料导轨产生运动干涉，对应的作业安全预留间隙能达到5mm以上，满足常规自动化裁切工位的安装空间要求。

　　曲面的厚度从刃口的0.1mm逐步过渡到尾部连接段的5mm，厚度变化是顺着曲面的法向均匀过渡的，没有出现局部壁厚突变的区域，这样在后续做淬火硬化处理时，能有效减少热处理变形，保证刃口的直线度误差控制在0.05mm以内，不需要后续做大量的磨削校形工作，能降低生产加工的成本。刃部的曲面角度经过反复验证，裁切时的后角保持在8度，既可以保证刃口的锋利度，又能避免后角过小造成刃口强度不足、容易崩口的问题，针对硬度在邵氏60A到邵氏90A之间的柔性材料，单次刃磨后的使用寿命能比常规直刃刀具提升40%左右。

　　在实际的工位适配中，这款刃具除了固定安装在自动化裁切设备上，也可以适配手持修边刀柄，用于注塑件的浇口飞边修除、复合材料制品的边缘修整作业，曲面的构型可以让操作人员顺着工件的弧面做顺滑的修边动作，不需要频繁调整手腕的角度，能降低长时间操作的疲劳感。设计过程中还考虑了刃具的重磨便利性，刃口的曲面是等法向厚度的，使用常规的平面磨床配合专用的仿形治具就能完成刃口重磨，不需要使用五轴磨削设备，后期的维护成本更低。针对不同的使用场景，刃部的表面可以做类金刚石涂层处理，进一步降低刃口和裁切物料之间的摩擦系数，减少裁切过程中的粘料问题，尤其适合裁切带背胶的柔性材料，避免胶层粘附在刃面上造成裁切阻力上升的问题。
