Ktm125摩托车铝合金水泵盖结构设计

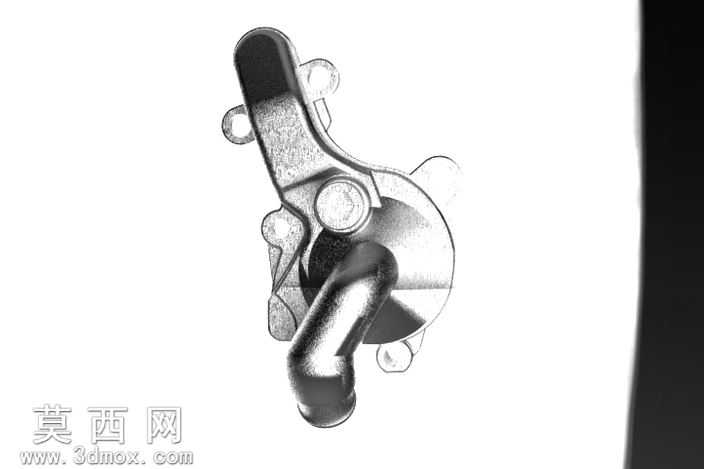

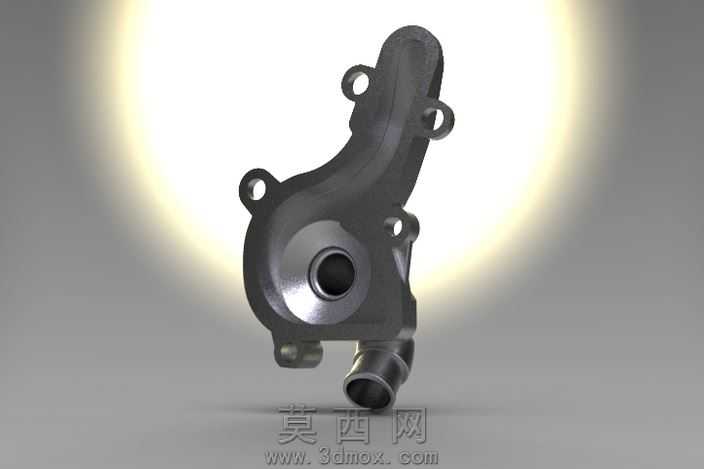

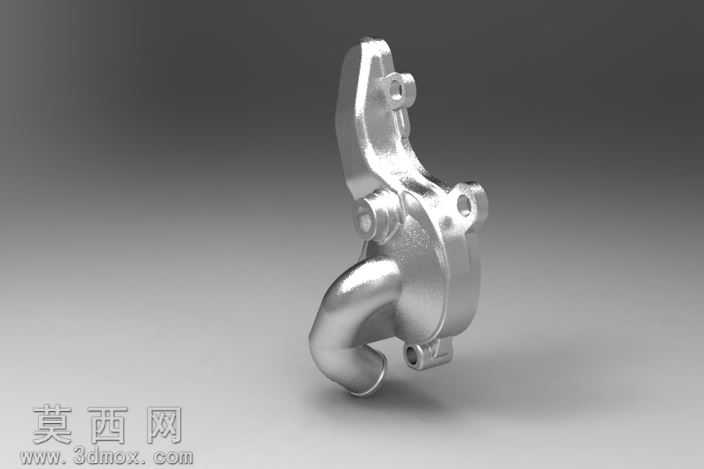

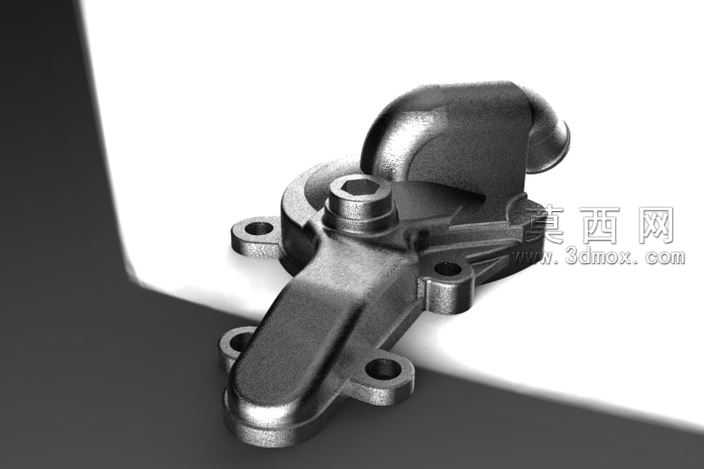

本作品为Ktm125车型配套的水泵盖三维设计模型，建模阶段依托CATIAV5平台完成全参数化结构搭建，首先基于水泵总成的装配边界确定基准坐标系，依次绘制安装定位耳、流体流道轮廓、密封配合面的二维草图，通过凸台拉伸、多截面曲面扫掠、凹槽切除、倒圆角等特征命令完成实体建模，全程保证各安装孔位的同轴度、密封面的平面度公差符合车用冷却部件的装配要求，针对压铸成型的工艺特性，对所有转角位置做了均匀的圆角过渡处理，避免应力集中与压铸充型缺陷。材质设定为压铸铝合金，渲染阶段采用金属磨砂铝材质，调整环境反射参数模拟压铸件经抛丸处理后的亚光金属质感，通过三点布光方案突出零件的曲面转折与结构层次，清晰展现流道弯管的弧度、安装凸台的位置、密封槽的结构细节。设计过程中充分考虑零件的实际使用需求：弯曲的出水流道经过流体走向优化，降低冷却液循环的流阻；三个分布在不同方位的安装耳匹配水泵壳体的对应定位点，保证装配后连接强度可靠；侧面的工艺孔位预留了传感器或放水螺塞的安装空间，兼顾功能拓展性；盖体与泵体配合的端面预留了密封胶圈的安装槽位，保证冷却系统的密封性能，避免冷却液渗漏。模型同时导出了STL格式用于3D打印验证，可直接用于手板样件制作、压铸模具开模参考、整车冷却系统装配干涉检查等场景，完整还原了量产铝合金水泵盖的全部结构细节，各特征参数可根据同系列不同排量车型的冷却需求做快速调整，适配不同的泵体安装尺寸与流量要求。
